Powermax30 XP Руководство по сервисному обслуживанию 80815J
147
6 – Замена компонентов источника тока
Установите провод резака и кабельный зажим
Если заменяется только кабель провода резака, а не весь резак в сборе, подробную информацию о
подсоединении нового провода к резаку см. в разделе
Замена провода резака на странице 192.
1. Устанавливаете новый кабельный зажим?
Если да, наденьте гайку кабельного зажима и новый кабельный зажим на новый провод резака и
проложите его к отверстию в передней панели.
Если нет, перейдите к следующему этапу.
2. Проложите провода нового провода резака через отверстие в передней панели, а затем через стопорную
гайку кабельного зажима.
3. По направлению к стороне вентилятора источника тока наденьте кольцевую клемму жгута, состоящего из
3 белых проводов, на левую шпильку (с надписью «WHT» на центральной панели).
4. Наденьте кольцевую клемму красного провода на правую шпильку (отмечена надписью «RED» на
центральной панели).
Если на шпильках «RED» и «WHT» отсоединены какие-либо другие провода,
подключите их.
5. Затяните гайку на каждой шпильке с усилием 23,0 кг-см с помощью гаечного ключа 8 мм.

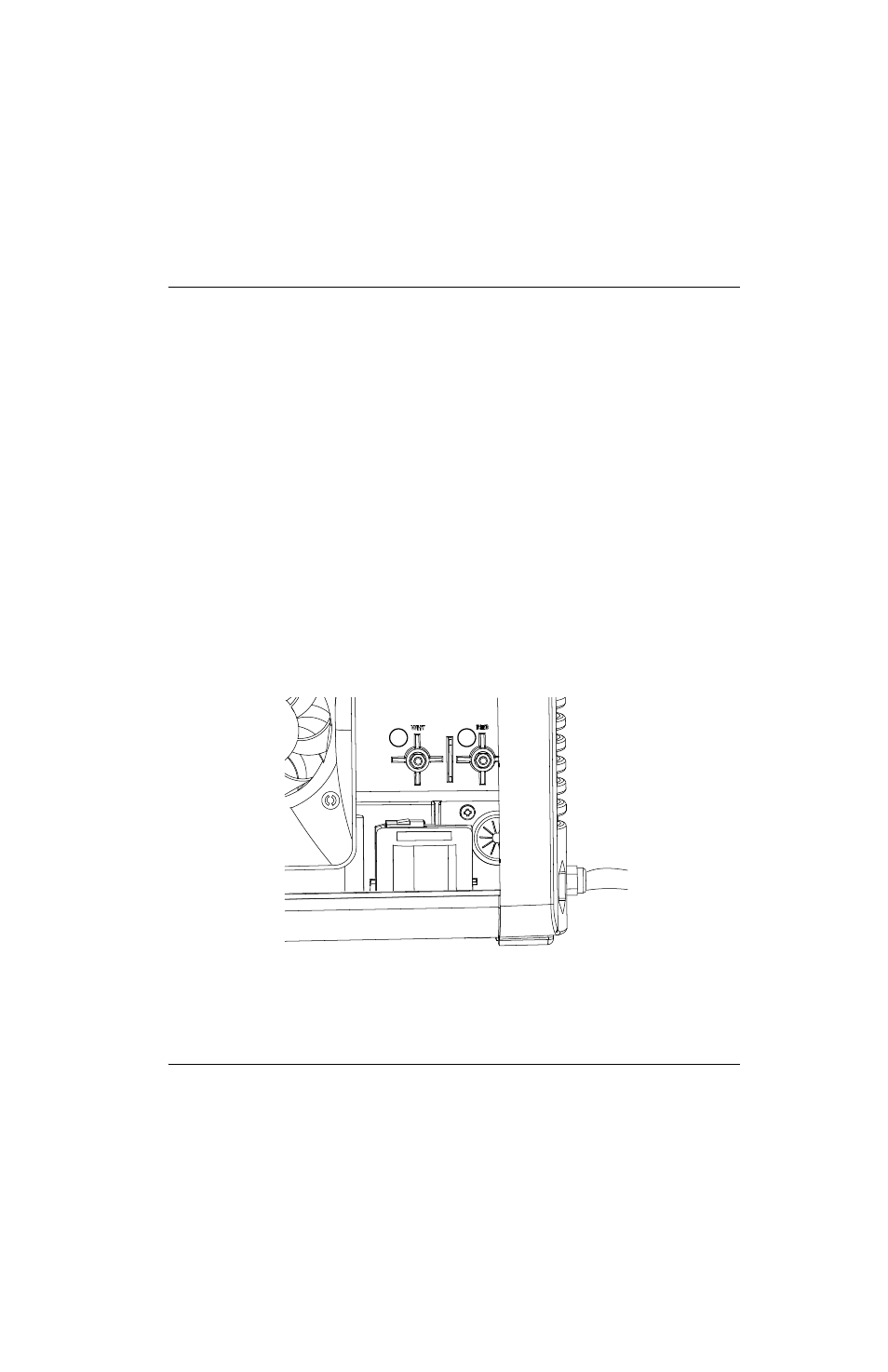

Рисунке 72
6. Вставьте пластиковый прямоугольный фитинг в латунный фитинг источника газа на проводе резака.
1
2
1
Шпилька подключения провода WHT
2
Шпилька подключения провода RED
