Замена рабочего кабеля и зажима заземления
Отсоедините и установите рабочий кабель
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
г. См. Отсоедините переднюю панель на странице 102.
2. Ослабьте гайку кабельного зажима на рабочем кабеле.
3. Открутите и отложите в сторону винт и шайбу из позиции J22 (обозначена как WORK LEAD (РАБОЧИЙ
КАБЕЛЬ)) на силовой плате, крепящие провод к плате.

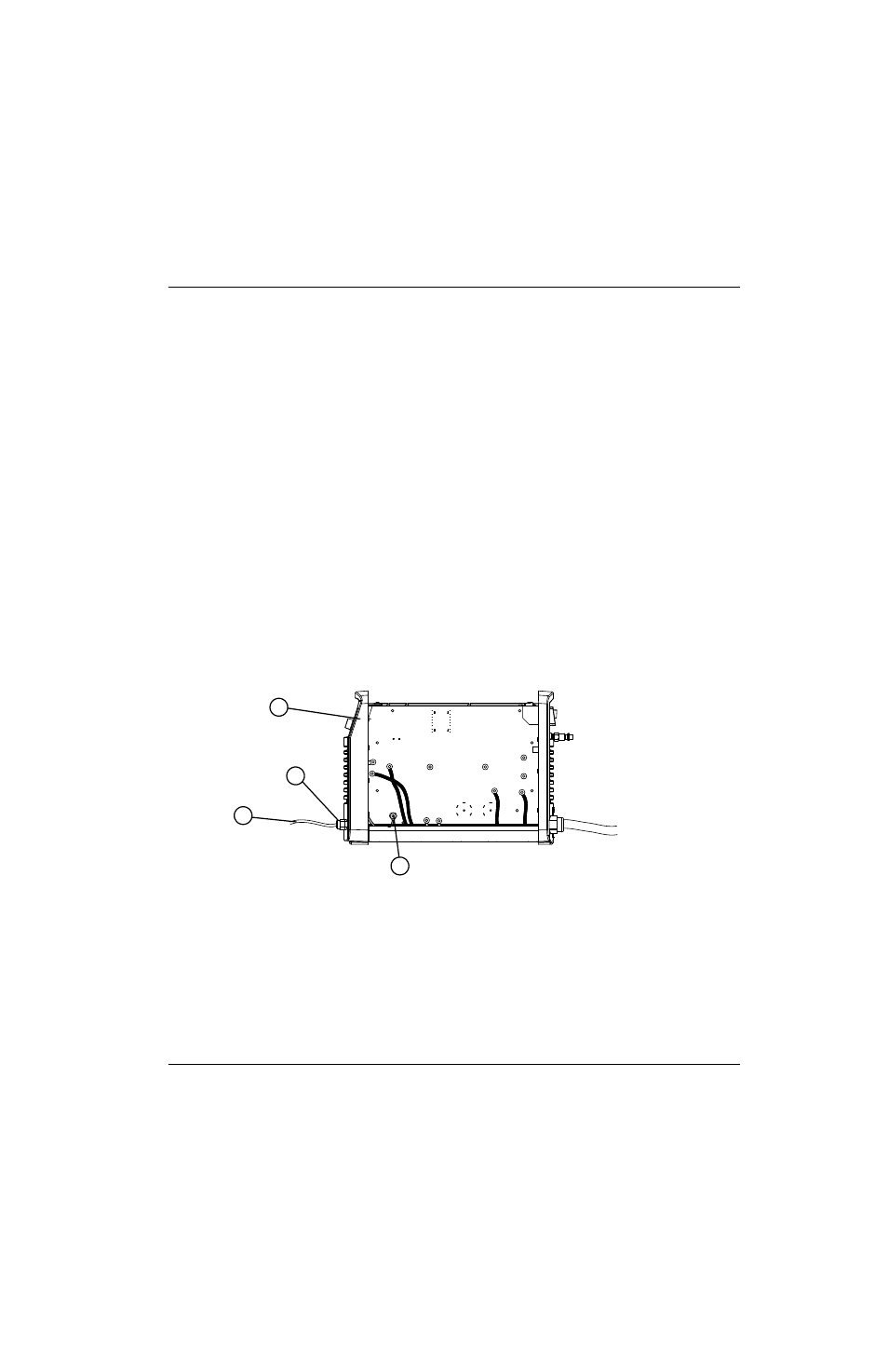

Рисунке 98
№ комплекта
Описание
Комплект: рабочий кабель 4,6 м с зажимом заземления
1
2
3
4
1
Передняя панель
2
Гайка кабельного зажима
3
Рабочий кабель
4
Подключение рабочего кабеля к силовой
плате (J22)
