Страница 127
Powermax30 XP Руководство по сервисному обслуживанию 80815J
127
6 – Замена компонентов источника тока

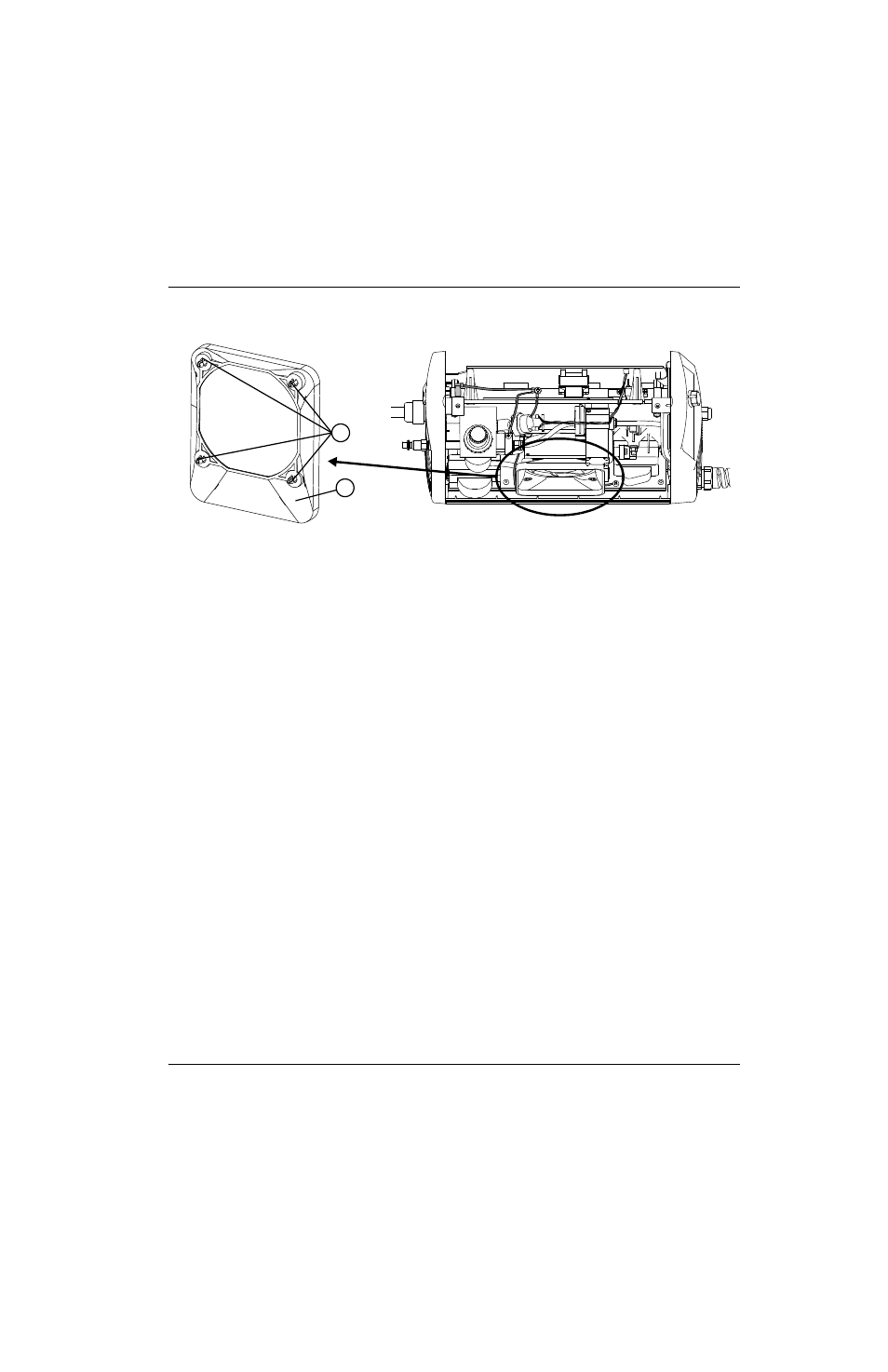

Рисунке 54
4. Отвинтите фиксирующие винты на каждом углу вентилятора.
5. Выдвиньте вентилятор из источника тока и отложите его в сторону.
6. Установите новый вентилятор. Расположите вентилятор так, чтобы красно-черные провода находились
в верхнем левом углу вентилятора (на стороне, ближайшей к задней панели).
7. Установите четыре фиксирующих винта и затяните их с усилием 11,5 кг-см. При необходимости используйте
новые винты из комплекта (075711).
8. Поверните новую камеру вентилятора так, чтобы более широкая сторона оказалась внизу, и надавите, чтобы
закрепить ее зажимами. (См.
Рисунке 55).
9. Проложите красно-черные провода вентилятора через паз в верхней части центральной панели, ближайший
к электромагнитному клапану. (См.
Рисунке 55).
10. Присоедините разъем красно-черных проводов к J5 на силовой плате. (См. Рисунке 53 на странице 126).
2
1
