6 – Замена компонентов источника тока
8. Отсоедините кабель заземления от зажима заземления, который располагается возле верхней части задней
панели. См. Рисунке 90.
9. Отсоедините 4 провода в задней части выключателя источника тока.
10. Маленькой плоской отверткой нажмите один из выступов в верхней части выключателя источника тока
и выдавите этот угол выключателя из задней панели.
11. Нажмите другой выступ в верхней части выключателя источника тока и выдавите этот угол выключателя
из панели. Убедитесь, что первый выступ не защелкнулся обратно при вытаскивании второго выступа.
12. Повторите два предыдущих действия в нижней части выключателя источника тока, чтобы вытащить нижнюю
часть выключателя из задней панели. Полностью вытащите выключатель из панели.

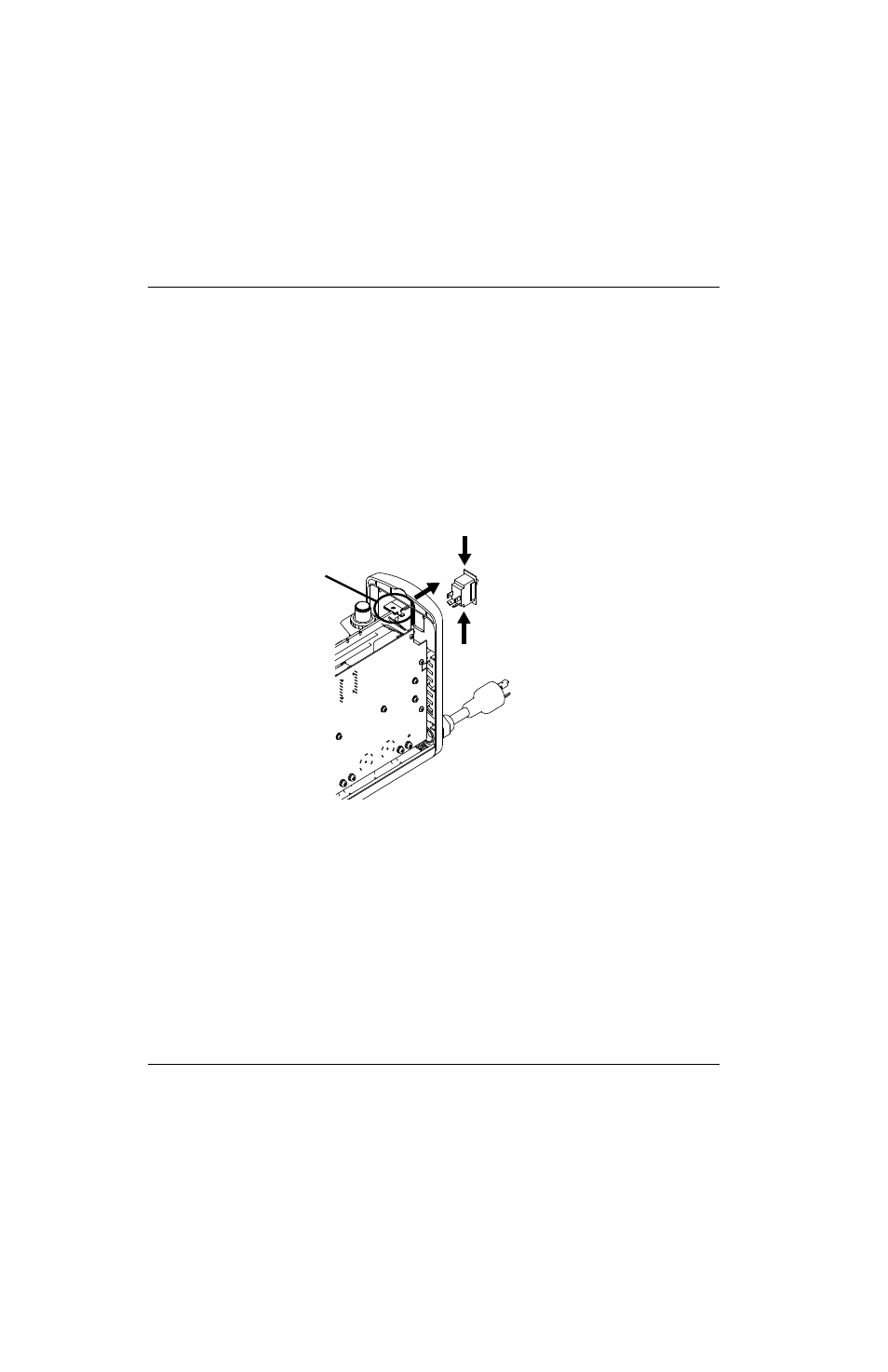

Рисунке 90
13. Отсоедините сетевой шнур от источника тока. См. Снимите силовой шнур и кабельный зажим на
странице 108.
Зажим заземляющего провода
