146
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
7. Ослабьте гайку кабельного зажима на проводе резака вне передней панели.
8. С внутренней стороны передней панели отвинтите стопорную гайку на кабельном зажиме провода резака,
чтобы провод резака двигался свободно. (См
9. Отсоедините провод резака, вытащив провода через отверстие в передней панели. В случае замены
кабельного зажима отсоедините кабельный зажим от передней панели.

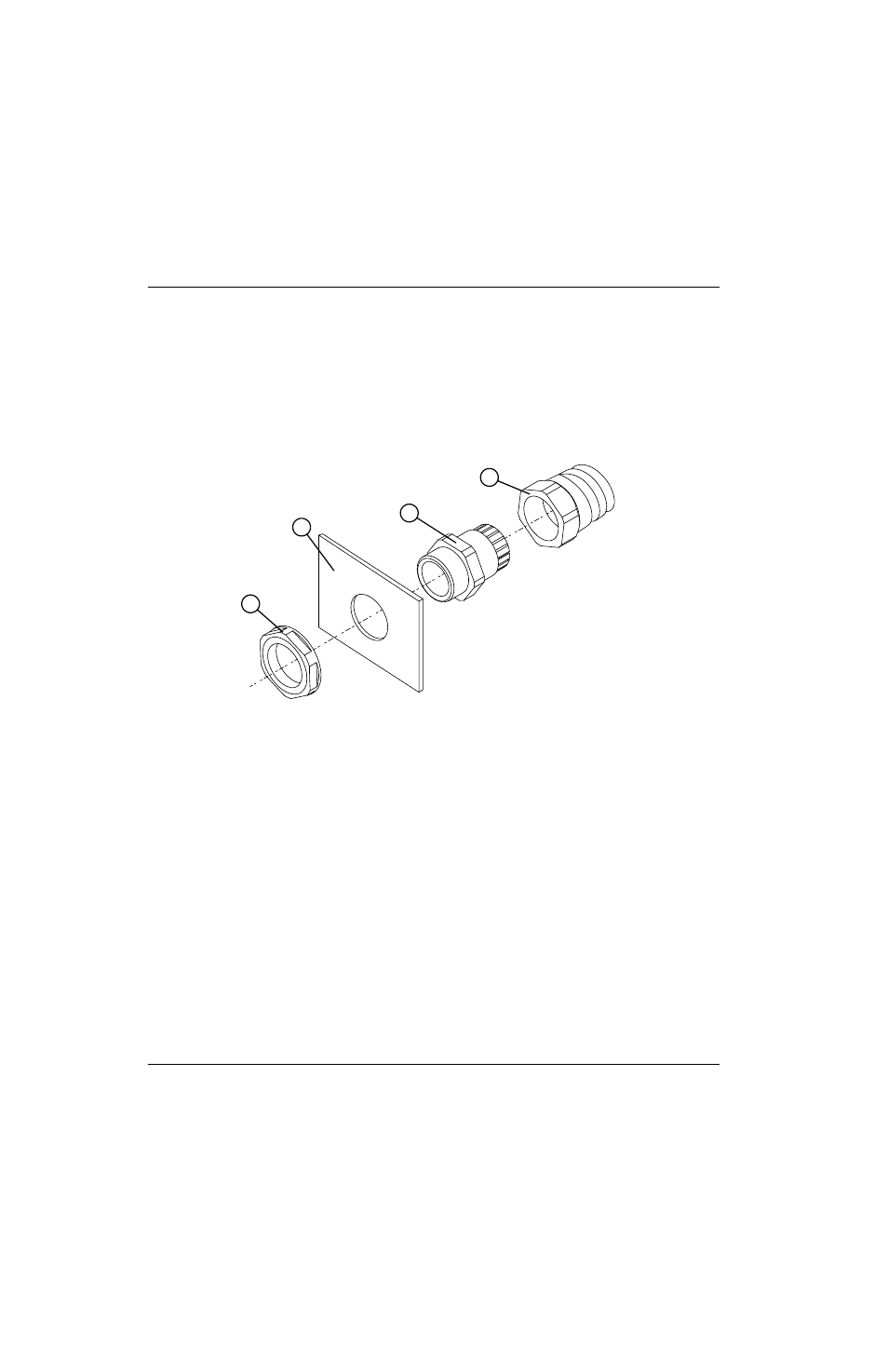

Рисунке 71
1
2
3
4
Внутри
Снаружи
1
Стопорная гайка (в корпусе источника тока)
2
Передняя панель
3
Кабельный зажим
4
Гайка кабельного зажима
