76 Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Светодиоды на контрольной плате

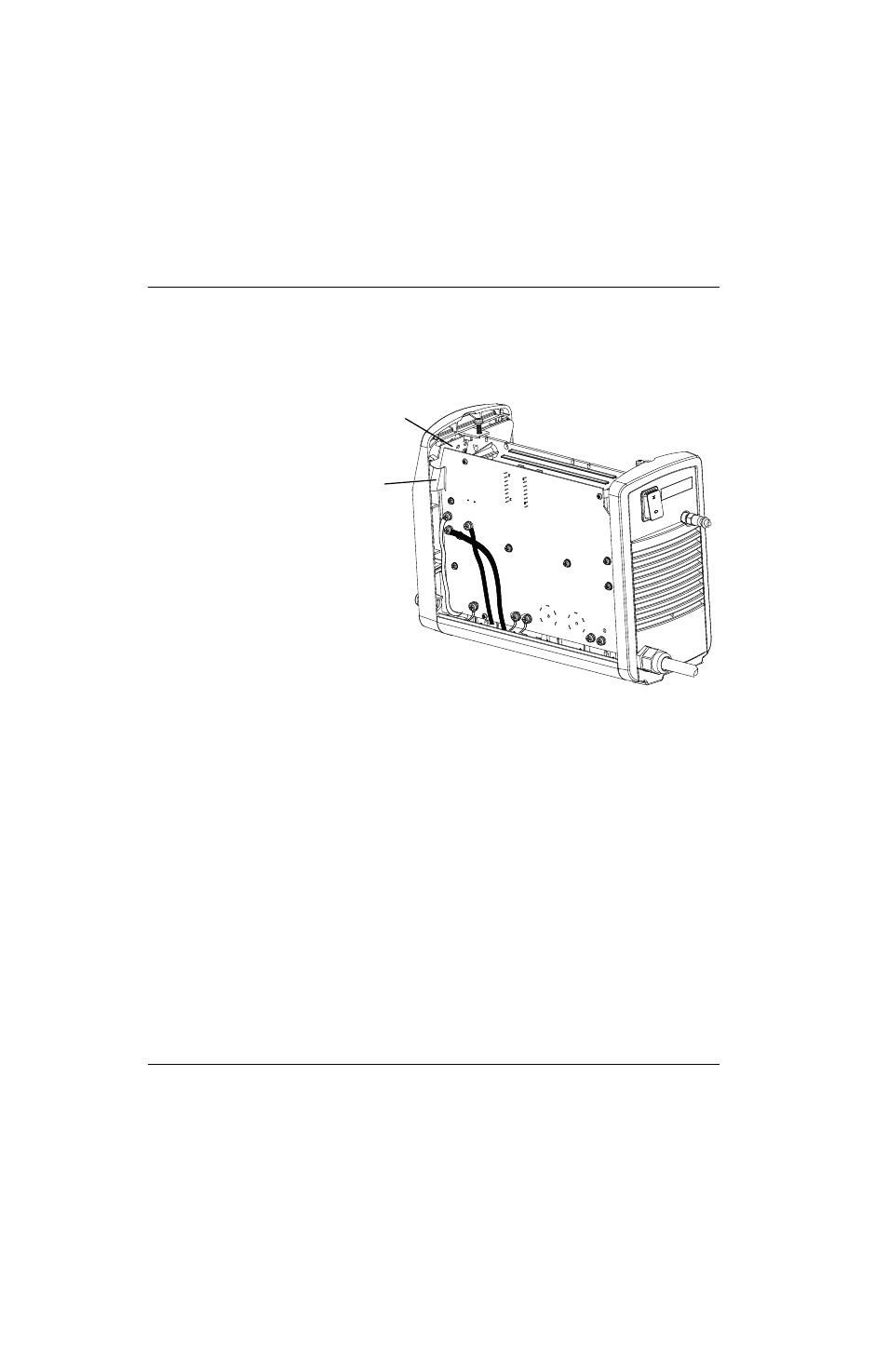

Контрольная плата (PCB1) Powermax30 XP расположена в передней панели.
Рисунке 9
Контрольная плата имеет четыре диагностических светодиода:
 Reset (Переустановка) — данный светодиод горит, если показания напряжения вне диапазона
(в противном случае светодиод переустановки мигает).
 Error (Ошибка) — данный светодиод горит, если светодиоды давления газа, колпачкового датчика резака
или температуры на передней части источника тока горят. Если все светодиоды на передней панели
источника тока мигают, светодиод ошибки также мигает. Количество миганий между паузами указывает на то,
какой компонент может быть неисправен.
 Transfer (Передача) — этот светодиод включается, когда имеет место нормальный перенос дуги между
резаком и заготовкой, и мигает при работе в режиме непрерывной вспомогательной дуги (например, при
резке металлической сетки или перемещении дуги от листа и назад).
 Start (Пуск) — этот светодиод включается, когда источник тока получает сигнал пуска, и постоянно светится
при нормальной работе.
Контрольная плата
Ленточный кабель
