Powermax30 XP Руководство по сервисному обслуживанию 80815J
163
6 – Замена компонентов источника тока

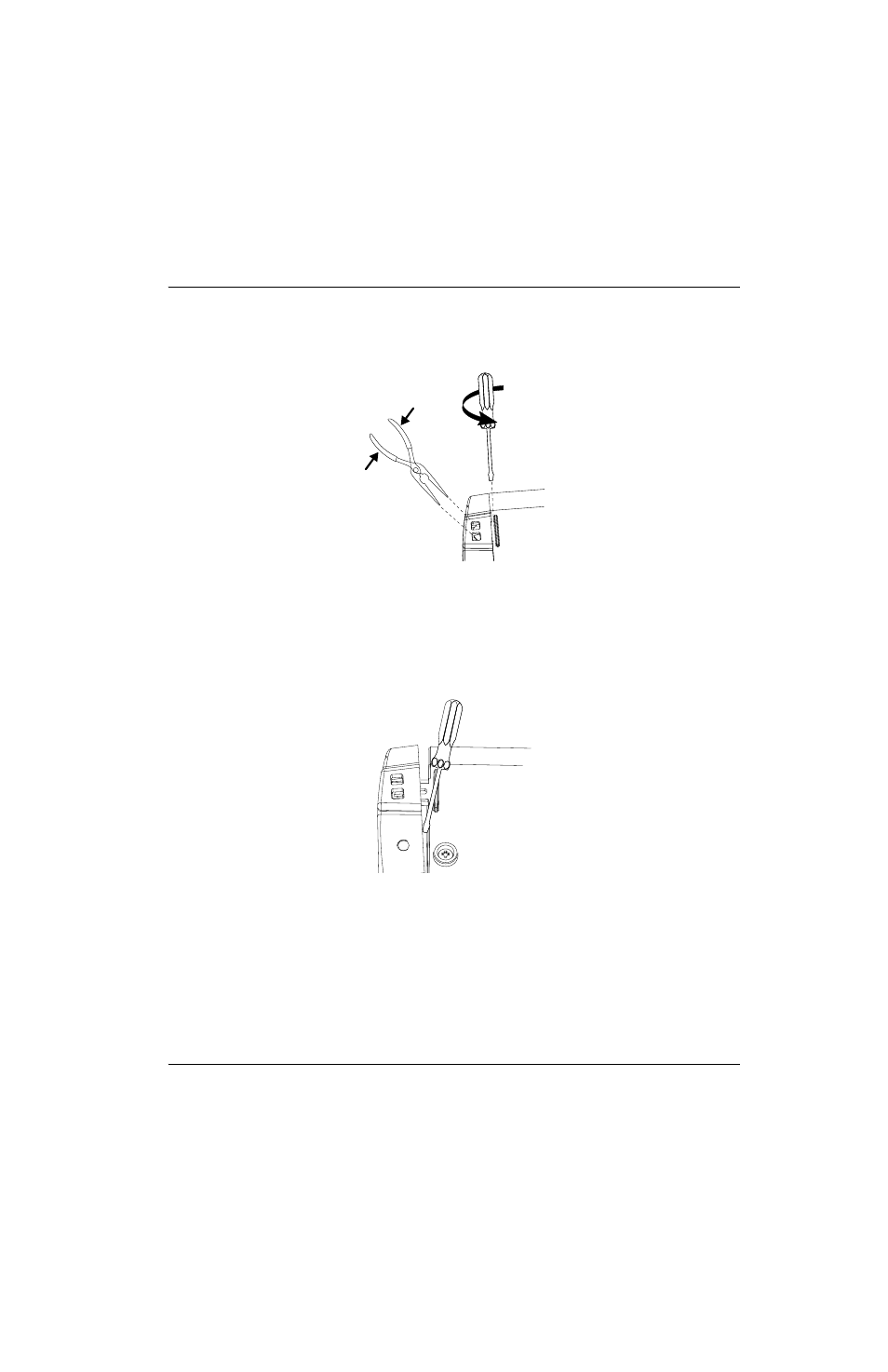

4. Вставьте острогубцы в отверстие одного захвата и сдавите его острогубцами.
Рисунке 83
5. Поместите плоскую отвертку в выступающее ребро возле захвата и осторожно поверните отвертку, чтобы
отжать панель от основания.
6. Поместите другую отвертку или подобный объект в отверстие между панелью и основанием, чтобы первый
угол панели не зафиксировался в захватах при вытаскивании другого угла.
Рисунке 84
7. Повторите действия 4 и действия 5 на другом углу панели.
8. Отсоедините ленточный кабель контрольной панели от силовой платы, отогнув защелки назад.
На
Рисунке 85 центральная панель на левом изображении не показана.
