Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Светодиод ошибки
Количество миганий светодиода ошибки указывает на обнаруженную проблему. Каждая вспышка длится
полсекунды, и после каждой последовательности миганий следует 2-секундная пауза. Более подробные
сведения о процедурах тестирования см. в разделе
Проверки системы на странице 78.
Проверки системы

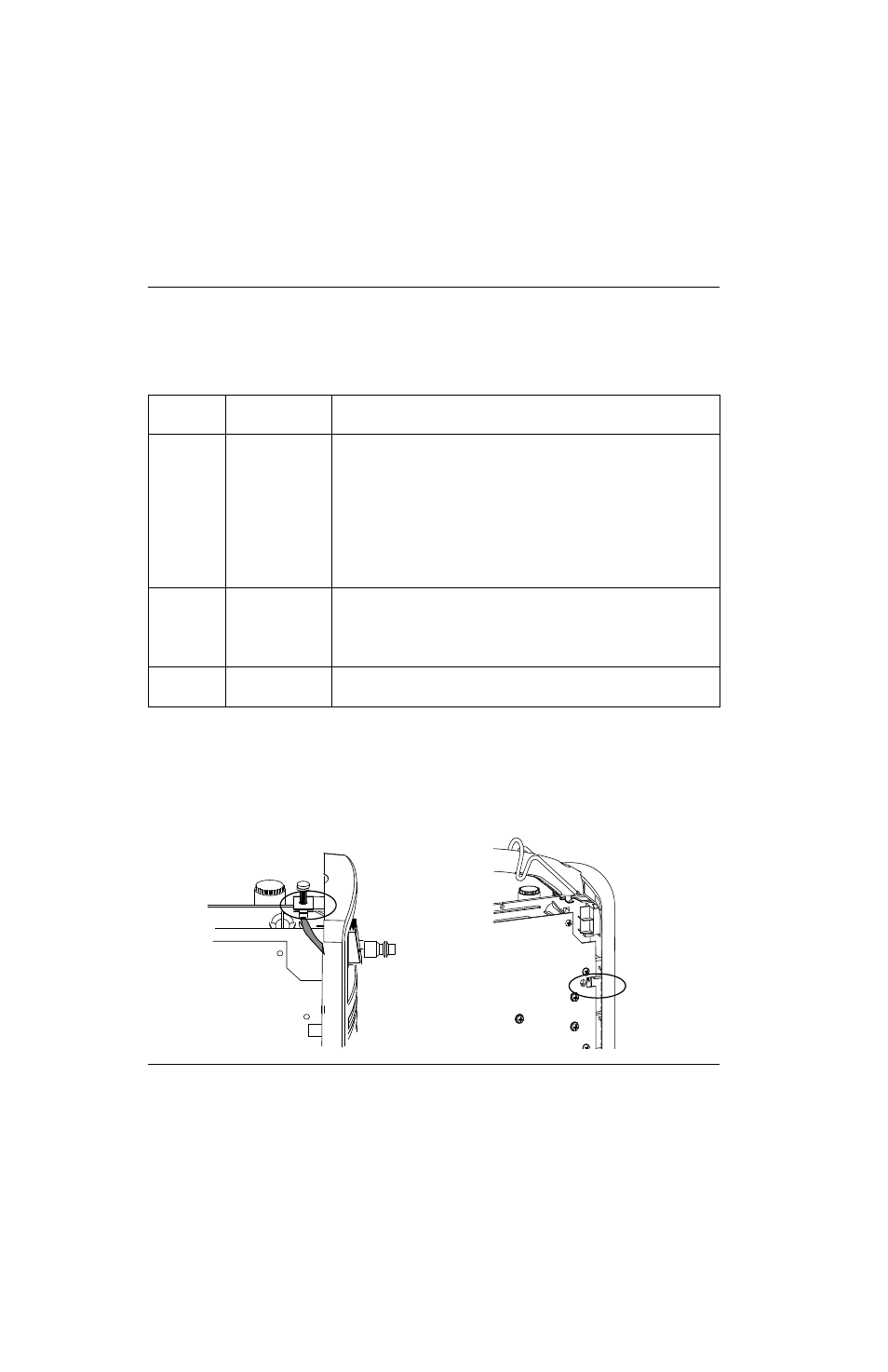

Рядом с верхушкой задней панели имеется зажим заземления или винт заземления на теплоотводе (отмечен
символом заземления на силовой плате), которые можно использовать при проведении проверок, в которых
необходимо соединять вывод мультиметра с заземлением. Оба варианта заземления описаны на
Рисунке 11
Количество
миганий
Проблема
Решение
3
Неисправная
силовая плата
Тест 3 — VBUS и баланс напряжений на странице 86. Если
одно из значений окажется неправильным, замените силовую плату.
Тест 2 — проверка значений напряжения на силовой плате
на странице 83. Если какие-либо значения для штырьков
5, 7 или 12
являются неправильными, извлеките плату управления и повторите
проверку. Если значения правильные, замените плату управления.
• Если при выполнении
Тест 2 — проверка значений напряжения на
силовой плате на странице 83 значения для штырьков 5, 7 или 12
правильны, но любые другие значения являются неправильными,
замените силовую плату.
4
Неисправность
вентилятора или
электромагнитного
клапана
Тест 4 — электромагнитный клапан на странице 88 и
Тест 8 — вентилятор на странице 94. Если проверка электромагнитного
клапана и вентилятора выполнена успешно, замените силовую плату.
Если проверка 4 не выполнена, замените электромагнитный клапан;
если проверка 8 не выполнена, замените вентилятор.
6
Насыщение
инвертора
• Установите новые расходные детали в резак. Если код ошибки не исчез,
замените силовую плату.
