Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
4. Отвинтите гайку кабельного зажима на внешней стороне источника тока, чтобы можно было свободно
перемещать провода.
5. Выполняется замена кабельного зажима?
Если да, отвинтите разводным ключом стопорную гайку внутри источника тока.
Если нет, перейдите к следующему этапу.

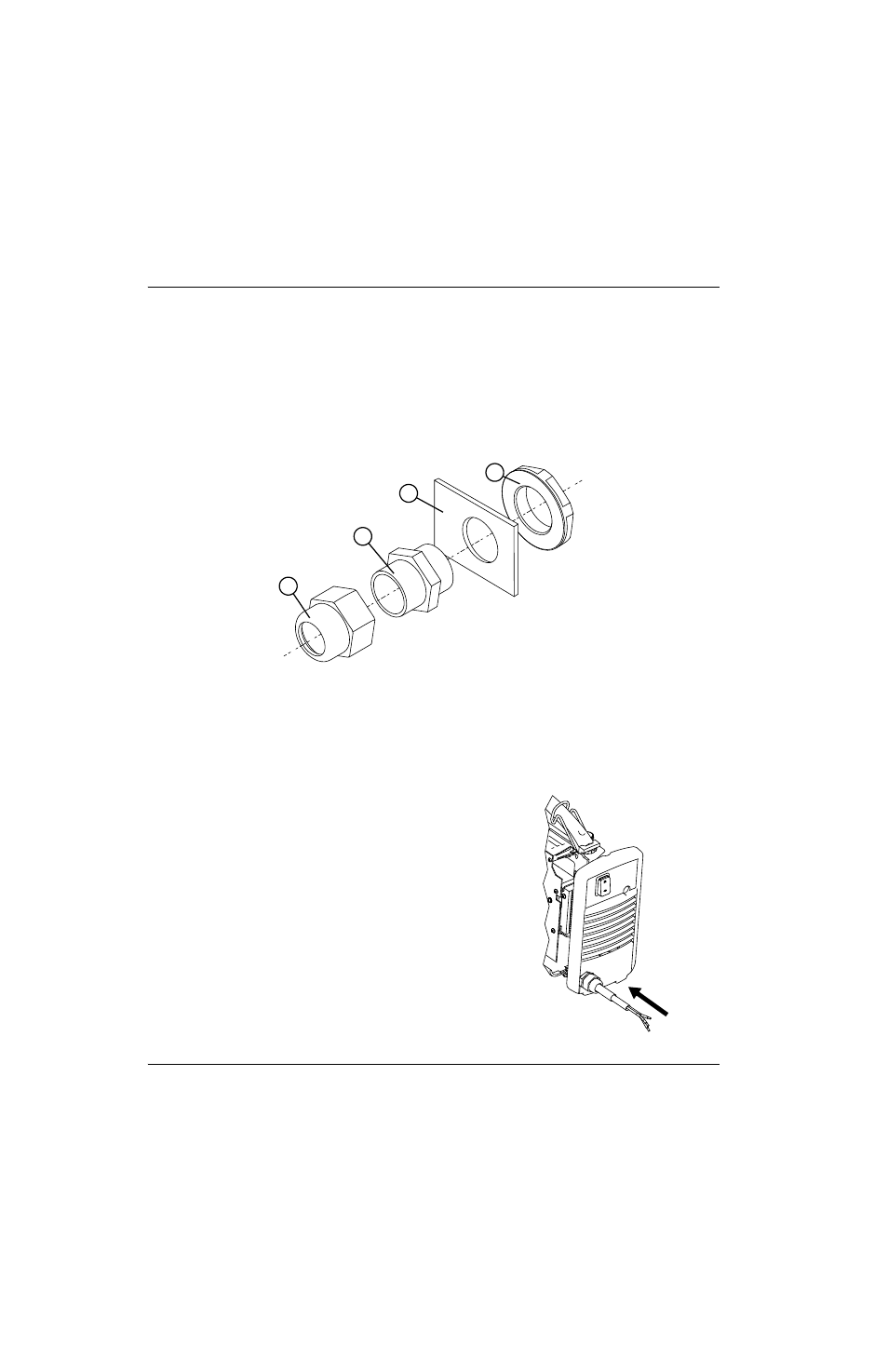

Рисунке 40
6. Снимите вилку со старого сетевого шнура.
7. Извлеките провода изнутри источника тока
через кабельный зажим и отверстие в задней
панели. (Невозможно вынуть провода снаружи
источника тока, поскольку на проводах
установлен ферритовый сердечник).
8. Выполняется замена кабельного зажима?
Если да, отсоедините кабельный зажим от
задней панели.
Если нет, продолжайте выполнять
Установите сетевой шнур и кабельный
зажим на странице 113.
1
2
3
4
Снаружи
Внутри
1
Гайка кабельного зажима
(снаружи источника тока)
2
Кабельный зажим
3
Задняя панель
4
Стопорная гайка (в корпусе источника тока)
