6 – Замена компонентов источника тока
7. Требует ли замены фильтровальный элемент воздушного фильтра?
 Если да, отверните пластиковую стопорную гайку, крепящую фильтровальный элемент воздушного
фильтра (не потеряйте пружину, сжатую между стопорной гайкой и воздушным фильтром/регулятором).
Не допускайте поворота фильтровального элемента воздушного фильтра при снятии гайки. Снимите
фильтровальный элемент воздушного фильтра с пластиковой стопорной гайки.
 Если нет, продолжайте выполнять действия 3 на странице 160.
Рисунке 80
Установите фильтровальный элемент и корпус воздушного фильтра.
1. Поместите новый фильтровальный элемент воздушного фильтра на пластиковую стопорную гайку. Убедитесь,
что пружина на месте.
2. Установите новый фильтровальный элемент воздушного фильтра. Затяните стопорную гайку без ключей.
3. Требует ли замены корпус воздушного фильтра?
 Если да, установите новый корпус фильтра.
 Если нет, очистите корпус перед установкой на место, протерев его от масла, грязи или других
загрязнителей.
Затяните корпус фильтра только от руки.
4. Подсоедините дренажный шланг к фитингу в нижней части корпуса фильтра. Убедитесь, что дренажный
шланг проложен к лицевой стороне источника тока.
5. Установите узел воздушного фильтра/регулятора в кронштейн на центральной панели источника тока и
закрепите его пластиковой стопорной гайкой. Без использования ключей затяните стопорную гайку до упора,
плюс одна четверть оборота.
 Не перетяните стопорную гайку.
6. Проложите дренажный шланг через отверстие в платформе источника тока.
1 3
2

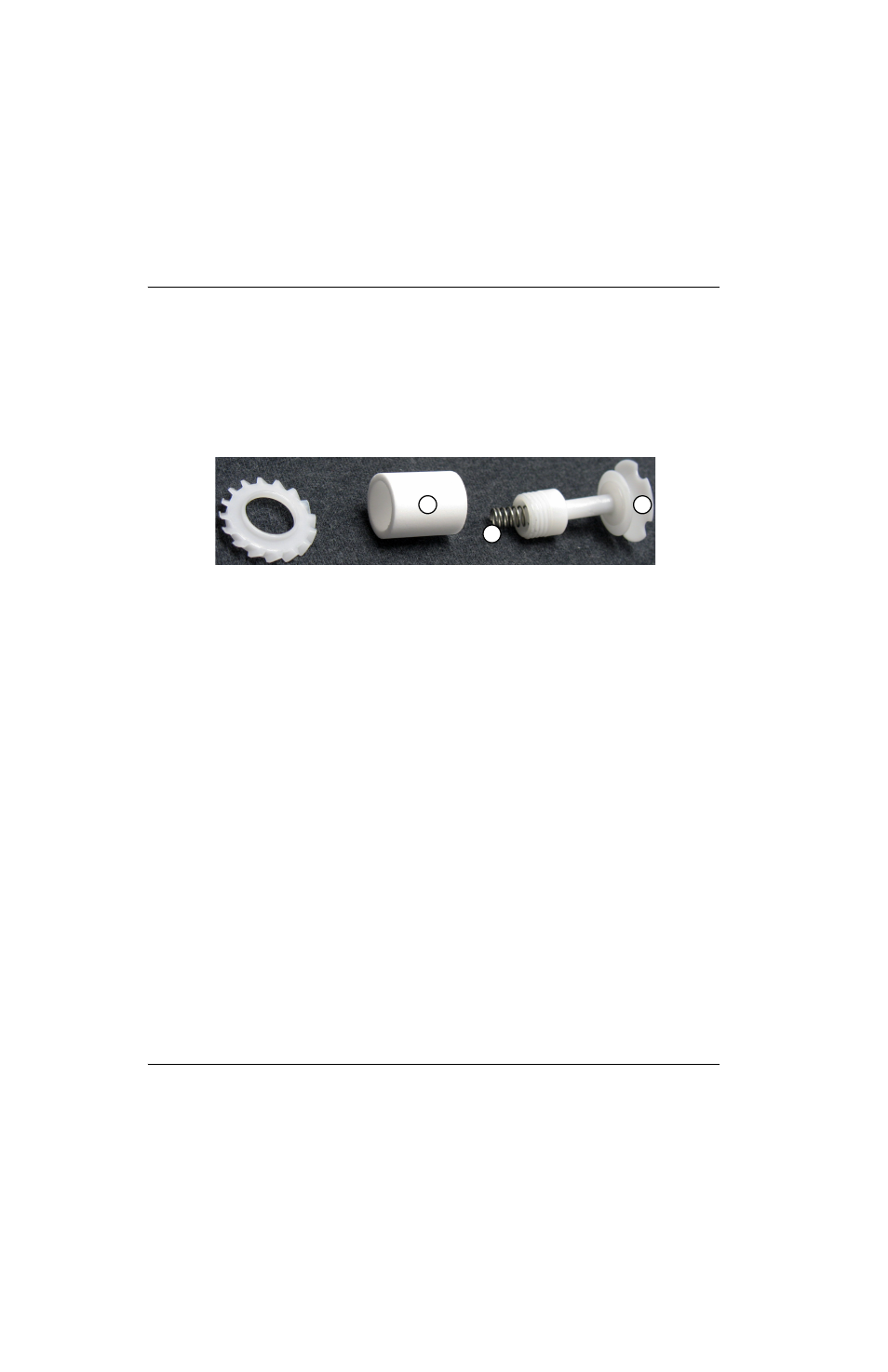

1 Фильтровальный элемент воздушного фильтра
2 Пружина 3 Стопорная гайка
