6 – Замена компонентов источника тока
Установите новую заднюю панель
1. Установите сетевой шнур через новую заднюю панель. См. Установите сетевой шнур и кабельный зажим на
2. Вставьте новую заднюю панель в основание и зафиксируйте ее в захватах.
3. Затяните фиксирующий винт. Убедитесь в том, что отверстие в зажиме заземления совмещено с отверстиями
для винтов на панели и на источнике тока, прежде чем приступить к вставке фиксирующего винта.
4. Вставьте выключатель источника тока в новую заднюю панель так, чтобы надпись «ВКЛ» (ON) (I)
располагалась в верхней части выключателя.
Щелчок означает, что выключатель зафиксирован на месте.
5. Наденьте разъемы двух белых проводов, присоединенные к силовой плате в месте, обозначенном «АС»
(переменный ток), на два нижних штырька выключателя источника тока. Левый провод «АС» подключается к
нижнему левому штырьку выключателя источника тока, правый провод «АС» — к нижнему правому штырьку
выключателя источника тока. См.
6. Вставьте разъем для черного (CSA) или коричневого (CE/CCC) провода на штырь в верхней левой части
выключателя источника тока.
7. Вставьте разъем для белого (CSA) или синего (CE/CCC) провода на штырь в верхней правой части
выключателя источника тока.

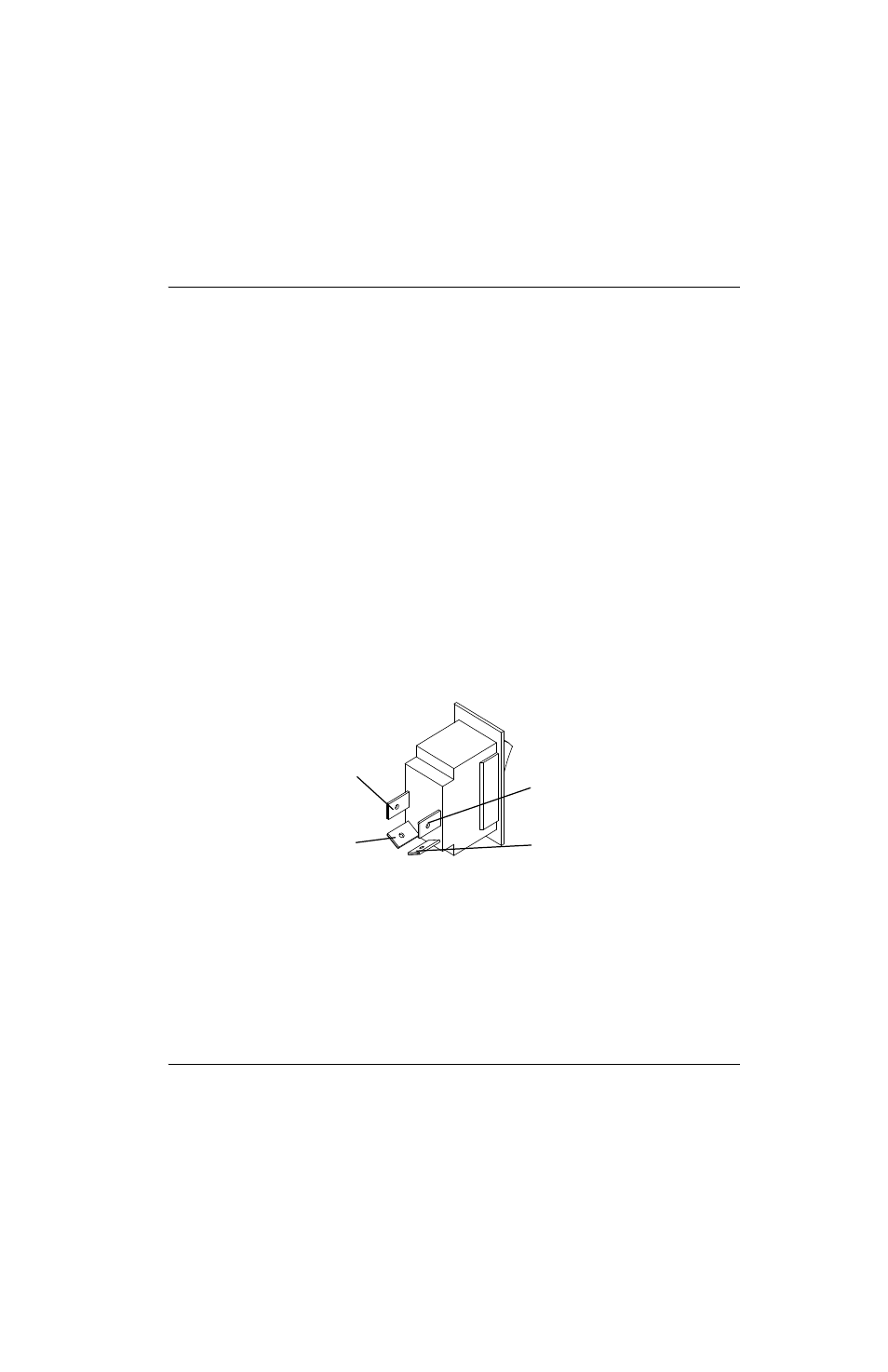

Рисунке 91
8. Подключите провод заземления к зажиму заземления на задней панели.
9. Выполните указанные ниже процедуры:
a. См. Установите защитный барьер компонентов на странице 101.
б. См. Установка крышки источника тока на странице 99.
в. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Белый (переменный ток) (левый
штырек)
Черный (CSA)
Коричневый (CE/CCC)
Белый (переменный ток) (правый штырек)
Белый (CSA)
Синий (CE/CCC)
