186

Powermax30 XP Руководство по сервисному обслуживанию 80815J

7 – Замена компонентов резака

Установите рукоятку

1. Положите правую часть рукоятки на ровную поверхность внутренней частью вверх.

При замене рукояток отметка «Duramax LT» должна быть на левой стороне рукоятки резака.

2. Установите переключатель колпачкового датчика в опорное отверстие и на опорный штырь.

м.

Рисунке 105).

3. Проложите провода колпачкового датчика как показано на Рисунке 106. Расположите разъем над штырями

пускового переключателя, разместив провода под гнездом для фланца патрубка газового шланга, как
показано на рисунке.

4. Установите пусковой переключатель на два опорных штыря и расположите провода под гнездом для

газового патрубка. Пусковой переключатель должен удерживать разъем переключателя колпачкового
датчика на месте. (См.

Рисунке 105 и Рисунке 106).

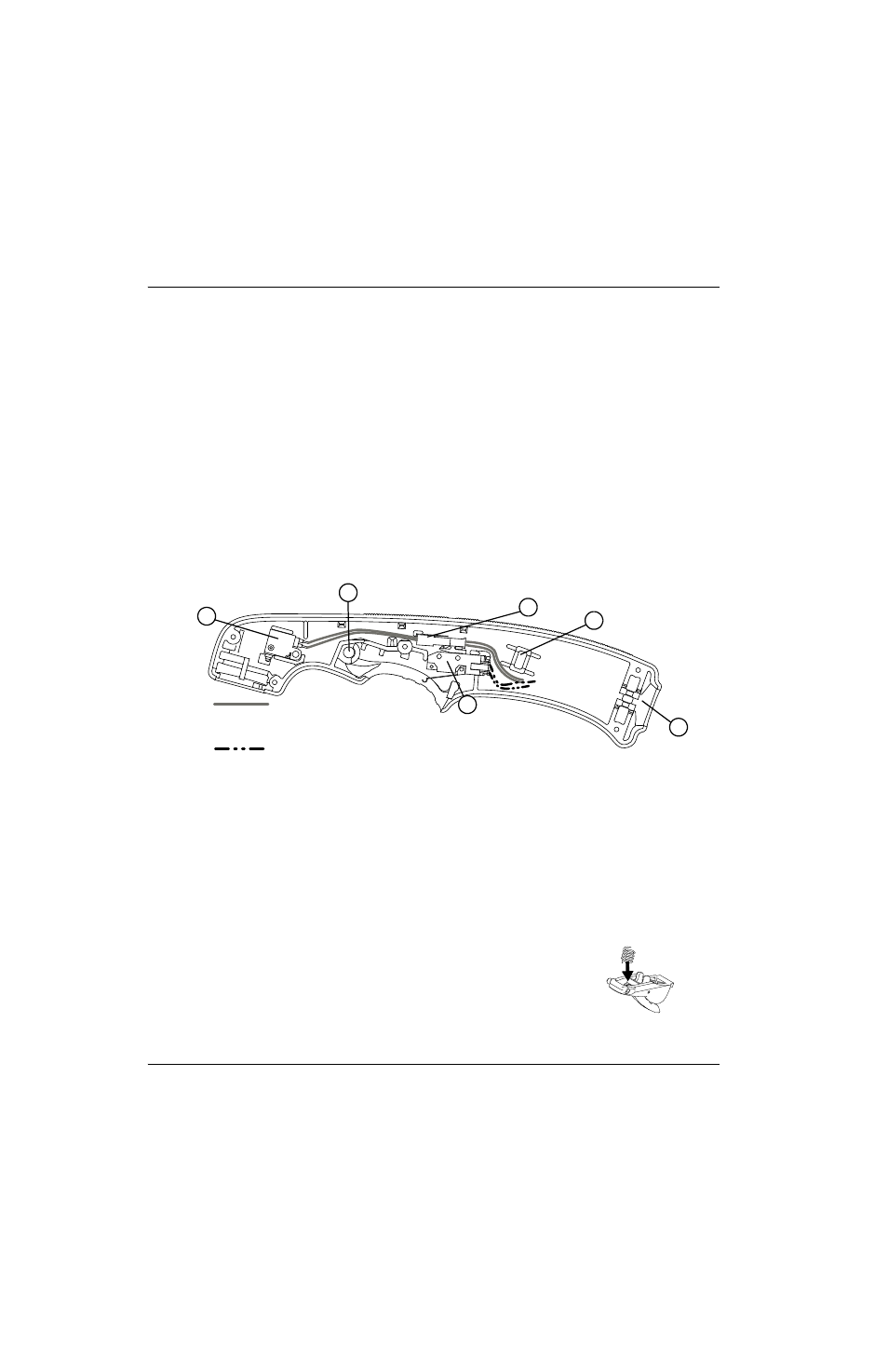

Рисунке 106

5. Вставьте корпус резака в рукоятку резака, совместив фланец патрубка газового шланга с гнездом в рукоятке.

6. Совместите кабельный зажим с гнездом кабельного зажима в рукоятке. (Место расположения гнезда

кабельного зажима см. на

Рисунке 106).

7. Вставьте сжатую пружину в переднюю половину выключателя. Установите

выключатель с пружиной на место.

8. Действуйте осторожно, чтобы рукоятка не пережимала провода; совместите левую

часть рукоятки с ее правой частью. Проверьте, чтобы оба опорных штыря вращения
выключателя были вставлены в поворотные отверстия выключателя. (См.
Рисунке 106).

Провода переключателя
колпачкового датчика

Провода пускового переключателя

1

2

4

5

3

6

1

Переключатель колпачкового датчика

2

Пусковой переключатель

3

Гнездо для кабельного зажима провода резака

4

Гнездо для фланца патрубка газового шланга

5

Разъем переключателя колпачкового датчика

6

Поворотное отверстие выключателя
