Powermax30 XP Руководство по сервисному обслуживанию 80815J 203
8 – Детали

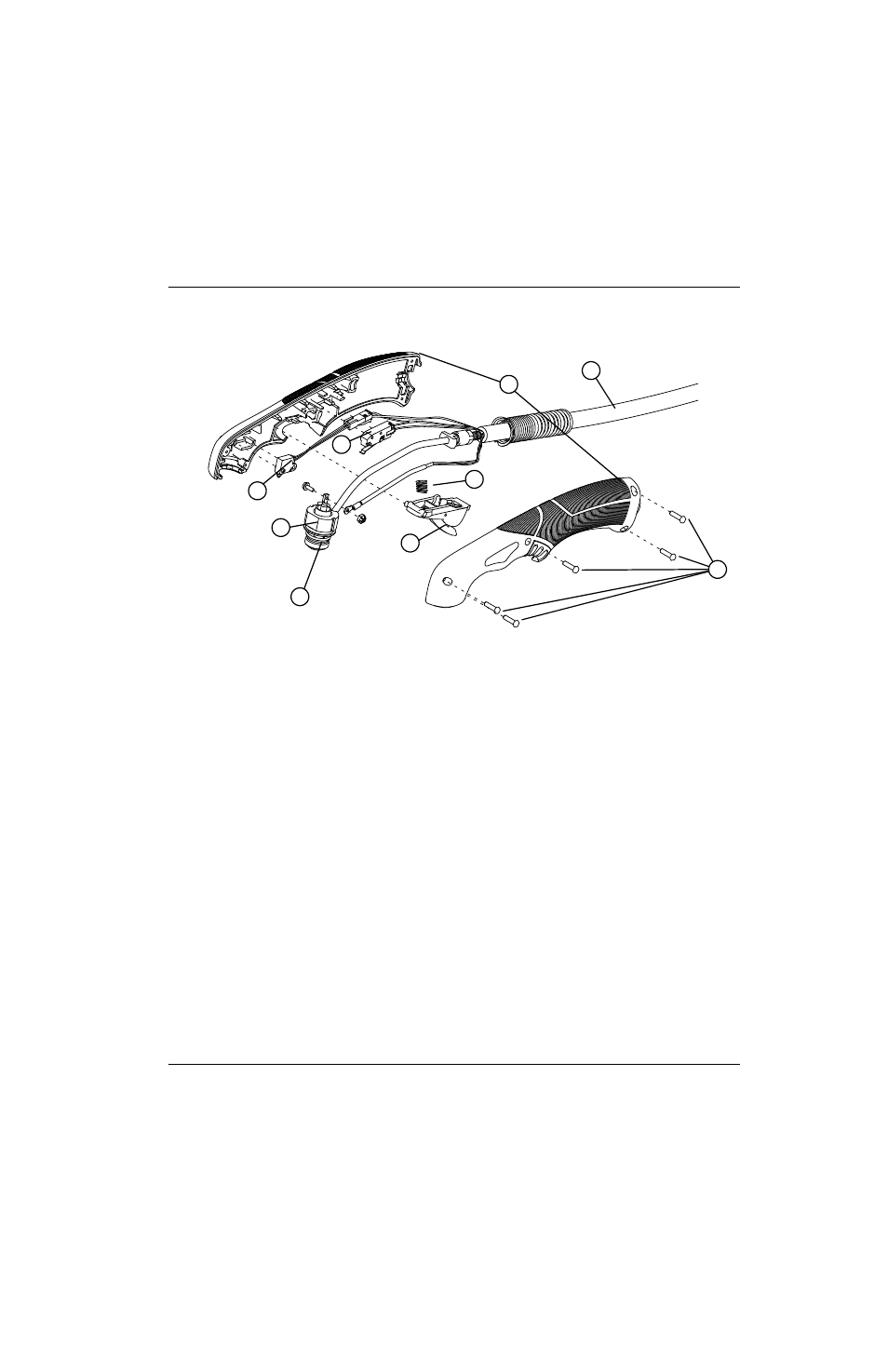

Детали ручного резака Duramax LT
Можно заменить весь узел ручного резака и провода, или заменить отдельные компоненты резака.
Позиция № комплекта Описание
428174* Комплект: узел ручного резака Duramax LT с проводом 4,6 м
1 228109 Комплект: переключатель колпачкового датчика резака
2 428162 Комплект: переключатель запуска резака
3 428178 Комплект: корпус резака Duramax LT (с уплотнительным кольцом)
4 428179 Комплект: запасные уплотнительные кольца для корпуса резака
5 428156 Комплект: выключатель резака и пружина
6 428182 Комплект: запасные пружины для выключателя резака
7 428177 Комплект: рукоятка резака Duramax LT (с винтами рукоятки)
8 428181 Комплект: запасные винты рукоятки резака Duramax LT
9 428176 Комплект: провод резака Duramax LT, 4,6 м с кабельным зажимом
* В комплектацию резака в сборе входит один набор расходных деталей общего назначения (стандартных):
 Электрод (420120) †
 Завихритель (420211)
 Кожух (420114)
 Сопло (420118) †
 Экран (420116)
† Закажите сопло общего назначения (стандартное)
вместе с электродом в комплекте 428243.
В этот комплект включены 2 сопла и 2 электрода.
Заменяйте электрод и сопло одновременно.
1
3
5
7
9
4
8
2
6
