80 Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы

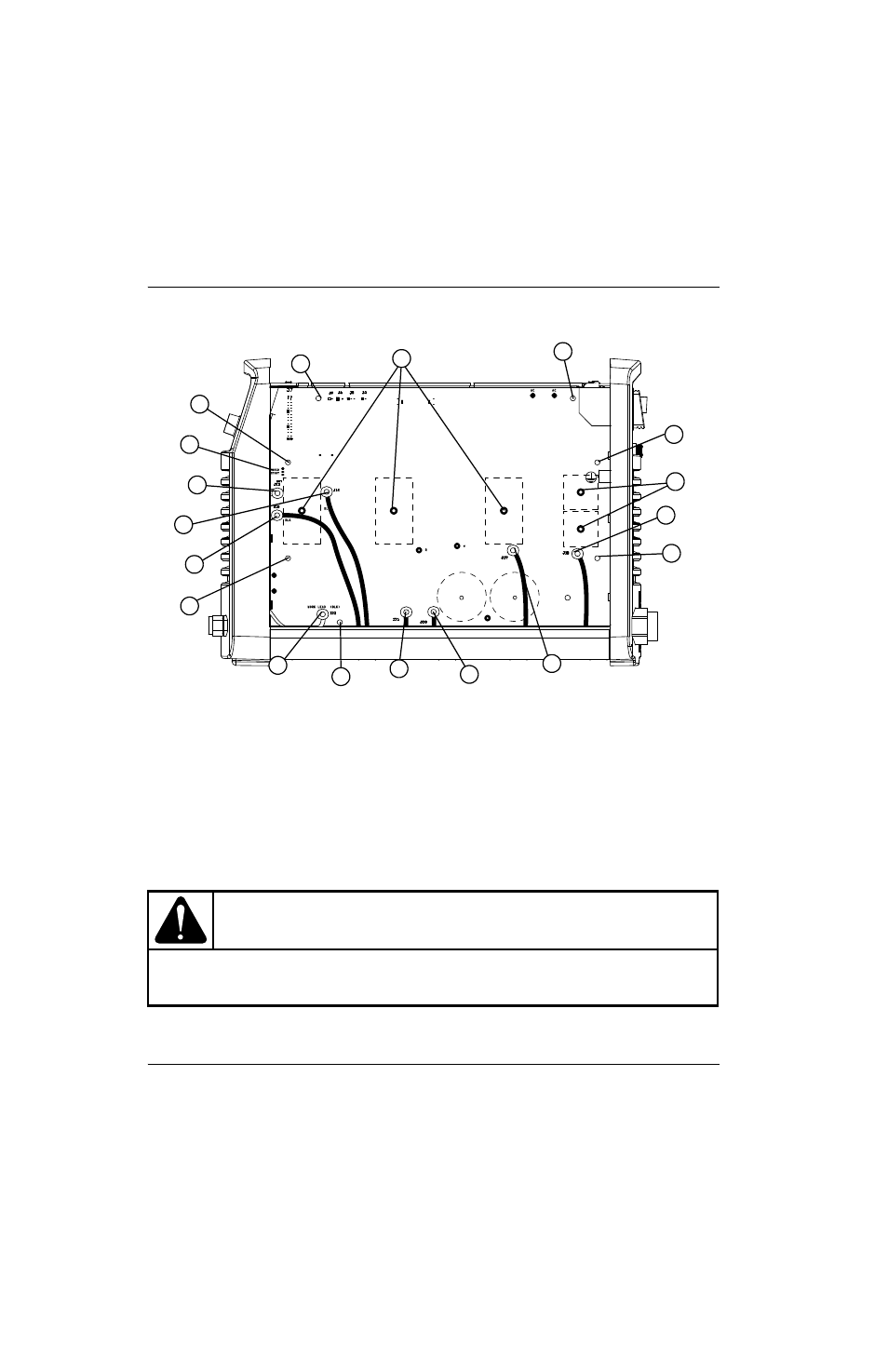

Рисунке 13
БЕРЕГИСЬ!
После отключения от сети электропитания на шине постоянного тока в течение по меньшей
мере 30 секунд присутствует напряжение до 50 В пост. тока. Перед проведением проверок
подождите, пока не исчезнет напряжение на шине.
WORK LEAD (BLK)
BLK
BLK
TORCH START
AC AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1 Фиксирующий винт (3)
2 Винт узла теплоотвода (4)
3 Запуск резака и колпачковый датчик (J12)
4 J13
5 J14
6 J15
7 Разъем рабочего кабеля (J22)
8 J21
9 J20
10 J19
11 J18
12 Винты входного диодного моста (2)
13 Винты БТИЗ (3)
