Powermax30 XP Руководство по сервисному обслуживанию 80815J

121

6 – Замена компонентов источника тока

4. В задней части силовой платы отсоедините разъемы проводов трансформаторов и катушек индуктивности.

м.

Рисунке 48).

a. Отсоедините разъемы от J13, J14 и J15 на стороне передней панели силовой платы.

б. Отсоедините разъемы от J18 и J19 на стороне задней панели силовой платы.

в. Отсоедините разъемы от J20 и J21 внизу по центру силовой платы.

5. Снимите кольцевую клемму рабочего кабеля с J22.

6. Выкрутите 3 фиксирующих винта и 4 винта в узле теплоотвода.

7. Выкрутите 3 винта крепления БТИЗов и 2 винта крепления входных диодных мостов к теплоотводу.

В силовой плате имеются отверстия для доступа к 2 винтам входного диодного моста.

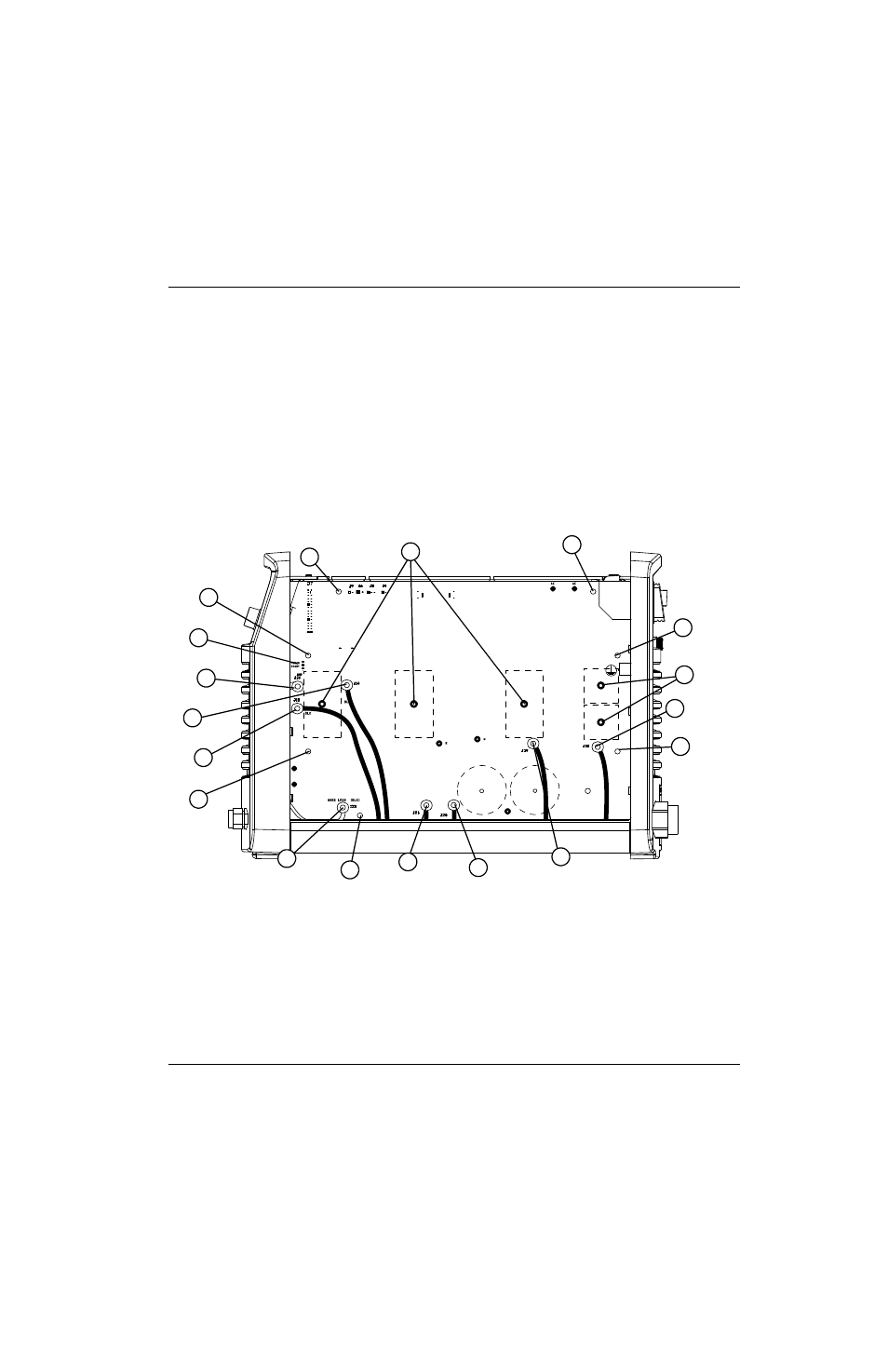

Рисунке 48

WORK LEAD (BLK)

BLK

BLK

TORCH

START

AC

AC

R

w

1

2

4

3

2

2

1

1

2

11

12

13

5

6

7

8

9

10

1

Фиксирующие винты (3)

2

Винты узла теплоотвода (4)

3

Разъем запуска резака (TORCH START) (J12)

4

J13

5

J14

6

J15

7

Разъем рабочего кабеля (J22)

8

J21

9

J20

10

J19

11

J18

12

Винты входного диодного моста (2)

13

Винты БТИЗ (3)
