Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Тест 5 — состояния «блокировка резака в разомкнутом состоянии»
и «блокировка резака в замкнутом состоянии»
Если сопло и электрод не соприкасаются до нажатия выключателя резака, источник тока обнаруживает
состояние «блокировка резака в разомкнутом состоянии». Если сопло и электрод соприкасаются после нажатия
выключателя резака, источник тока обнаруживает состояние «блокировка резака в замкнутом состоянии».
Выполните следующую проверку для определения возможного состояния блокировки резака.
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Снимите ручку и крышку с источника тока. (См. Снимите крышку с источника тока на странице 98.)
3. Снимите барьер компонентов. (См. Снимите защитный барьер компонентов на странице 100.)
4. Измерьте сопротивление между группой белых проводов провода резака и красным проводом. Полученное
значение сопротивления должно соответствовать очень низкому сопротивлению (замкнутый контур).

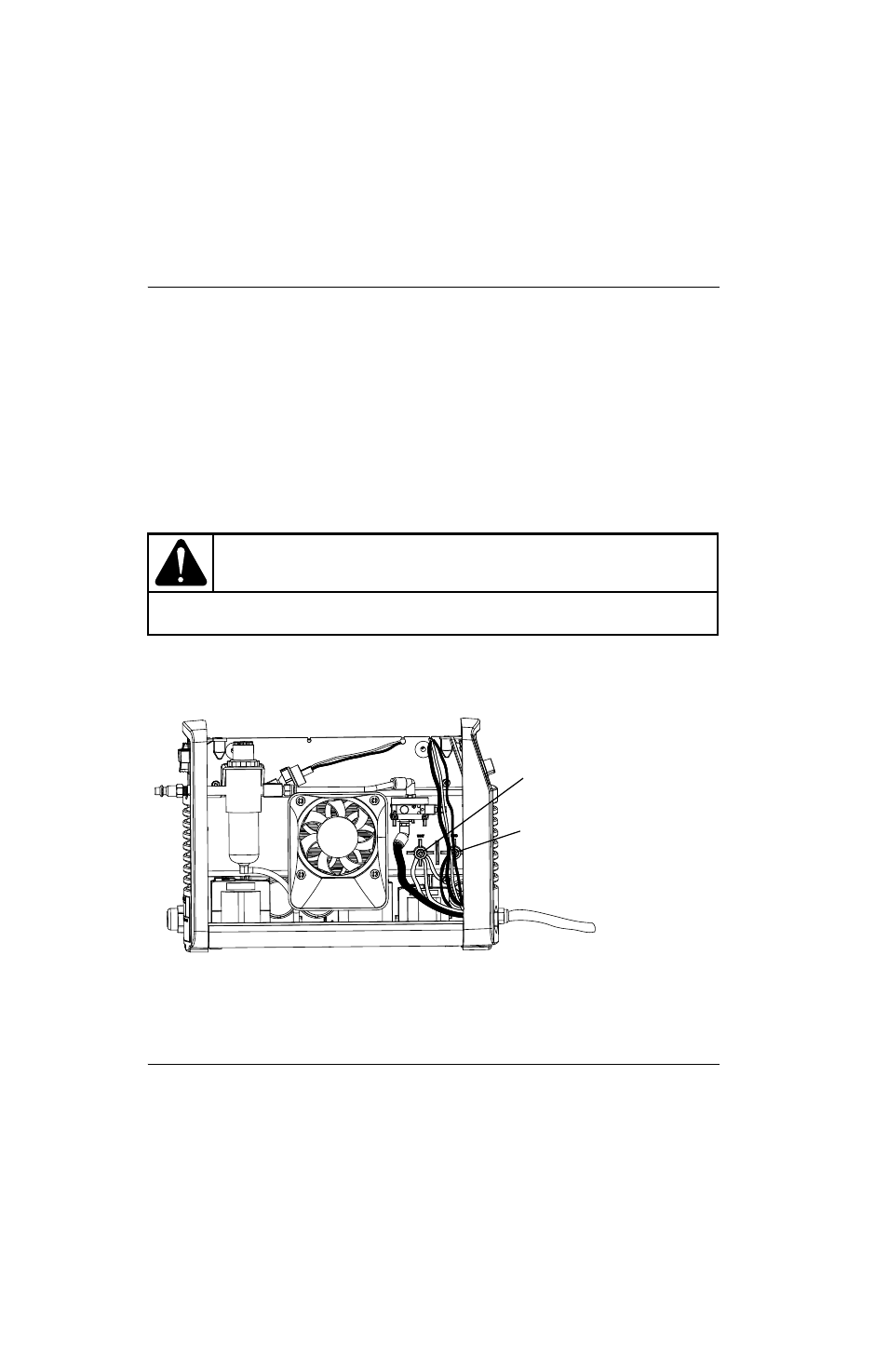

Рисунке 20
5. Включите (ON) (I) электропитание и измерьте сопротивление между теми же точками. Измеренное значение
сопротивления должно быть очень большим (разомкнутый контур).
6. Если измеренные значения сопротивления свидетельствуют о разомкнутом контуре, сопло и электрод не
контактируют, или один из проводов резака поврежден.
ОСТОРОЖНО!
Во избежание короткого замыкания или повреждения мультиметра не включайте резак,
когда к силовой плате подключен мультиметр.
Группа белых проводов
Красный провод
