Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
7. Совместите отверстия на скобе клапана с отверстиями в центральной панели и присоедините его к
центральной панели с помощью 2 винтов, затянув их с усилием 11,5 кг-см.
8. Вставьте шланг источника газа, удаленный из действия 3 на странице 141, в фитинг на стороне задней
панели электромагнитного клапана. (См.
Действуйте осторожно, чтобы избежать перегиба шлангов при подсоединении.
9. Вставьте шланг источника газа, удаленный из действия 4 на странице 141, в фитинг на стороне передней
панели электромагнитного клапана.
10. Подсоедините розово-серую пару проводов клапана к J6 на силовой плате. (См. Рисунке 63 на
странице 140). Проложите провода через паз в центральной панели, ближайший к электромагнитному
клапану.

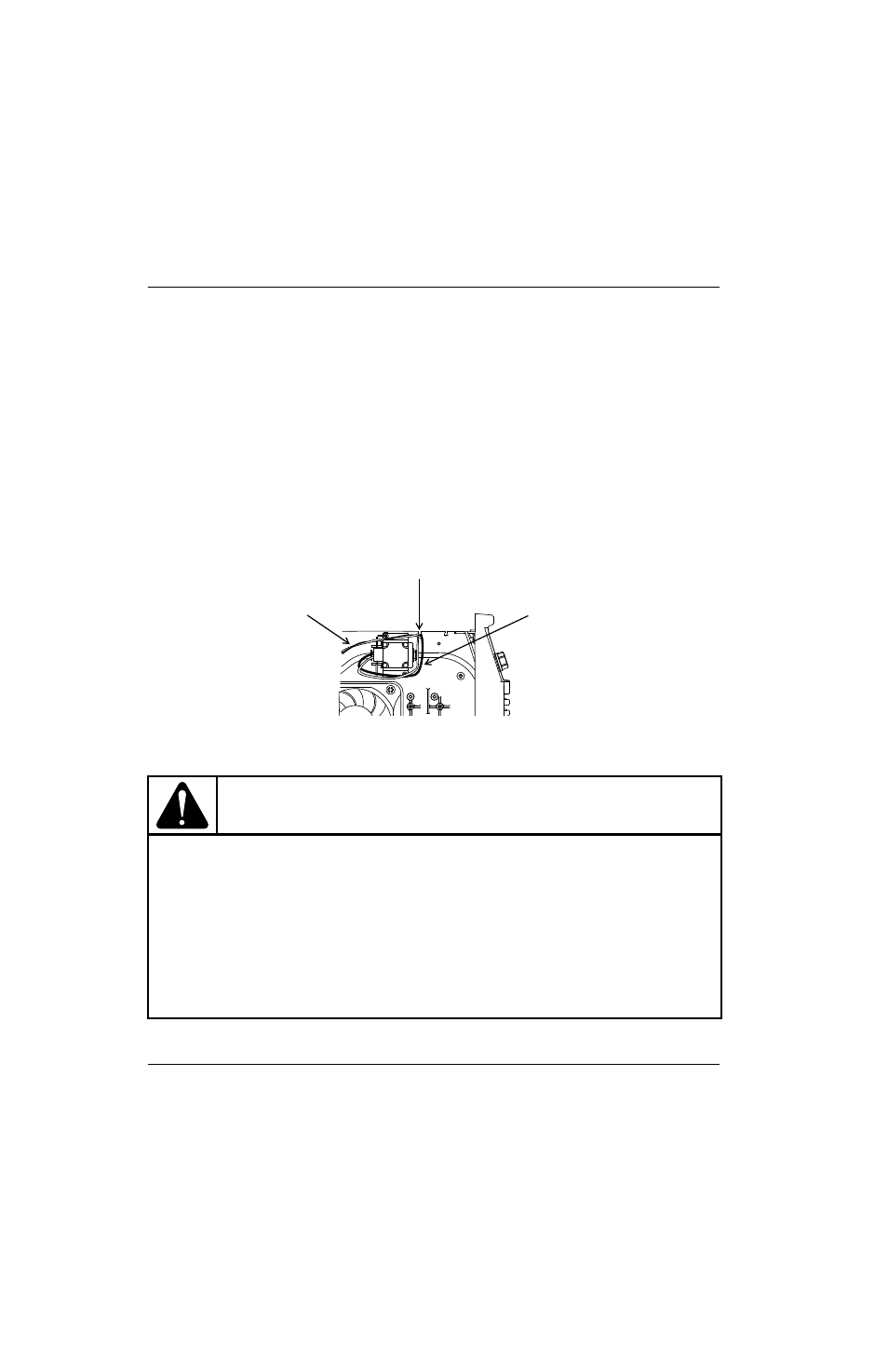

Рисунке 66
11. Повторно подключите источник газа и проверьте отсутствие утечек на всех фитингах и точках подсоединения
шланга в узле воздушного фильтра/регулятора.
ОСТОРОЖНО!
Значения давления подачи газа, не соответствующие техническим характеристикам,
приведенным в разделе Технические характеристики, могут привести к
неудовлетворительному качеству резки, низкому сроку службы расходных деталей и
проблемам в эксплуатации.
Недостаточно высокая степень очистки газов или утечки в подающих шлангах или
соединениях могут привести к нежелательным последствиям (указаны ниже):
Снижение скорости резки.
Ухудшение качества резки.
Снижение максимальной толщины резки.
Срок службы расходных деталей может быть меньше.
Проложите розово-серые провода клапана через этот паз в центральной панели
Пара проводов
переключателя давления
Пара проводов электромагнитного
клапана
