6 – Замена компонентов источника тока
Замена выключателя источника тока
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
2. Отсоедините кабель заземления от зажима заземления, который располагается возле верхней части задней
панели. См. Рисунке 41.
3. Плавно отведите верхнюю часть задней панели от источника тока, а затем отсоедините 4 провода в задней
части выключателя источника тока.
4. Маленькой плоской отверткой нажмите один из выступов в верхней части выключателя источника тока и
выдавите этот угол выключателя из задней панели.
5. Нажмите другой выступ в верхней части выключателя источника тока и выдавите этот угол выключателя из
панели. Убедитесь, что первый выступ не защелкнулся обратно при вытаскивании второго выступа.
6. Повторите два предыдущих действия в нижней части выключателя источника тока, чтобы вытащить нижнюю
часть выключателя из задней панели. Полностью вытащите выключатель из панели.

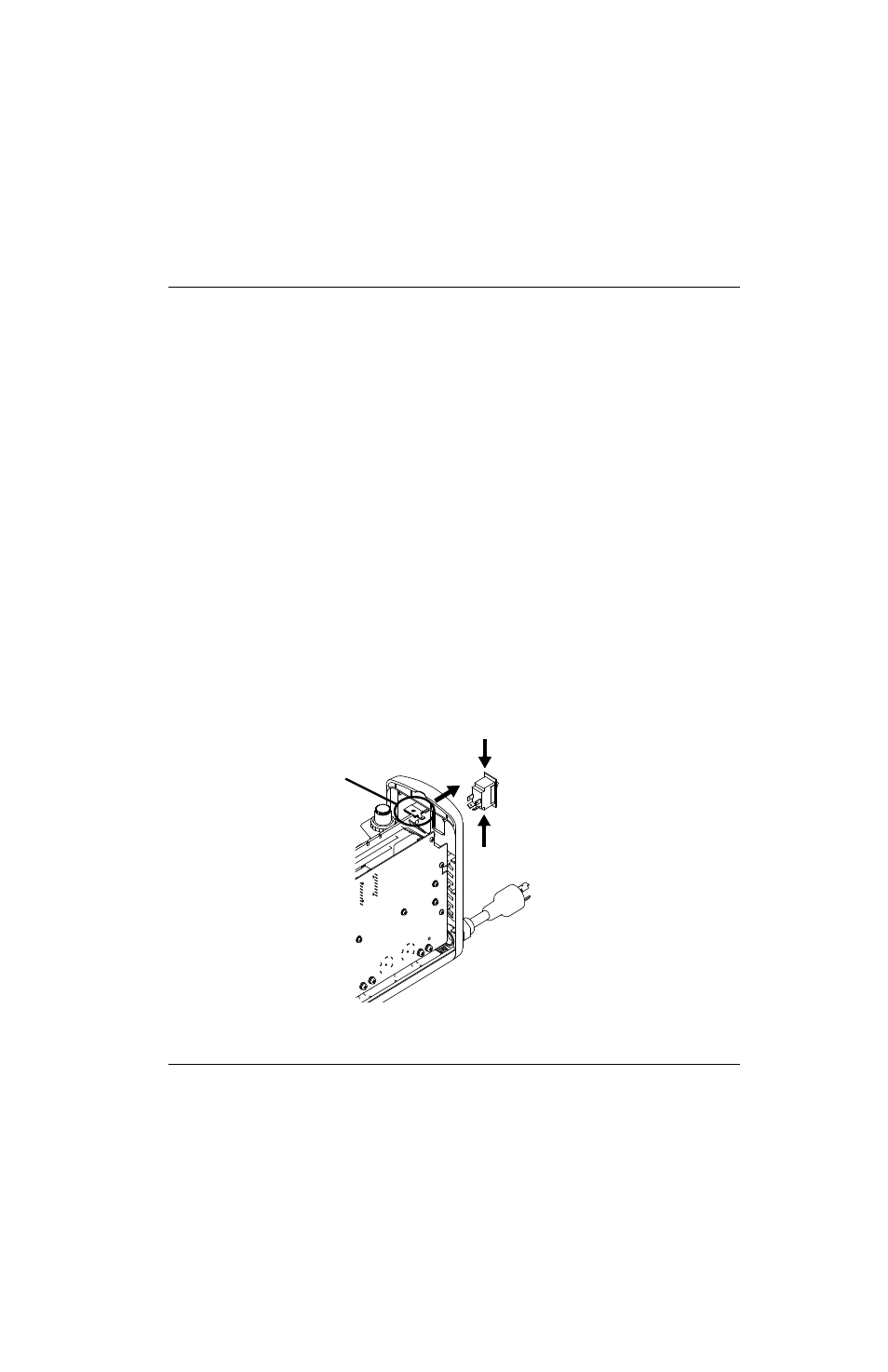

Рисунке 41
№ комплекта Описание
428235 Комплект: выключатель электропитания
Зажим заземляющего провода
