Powermax30 XP Руководство по сервисному обслуживанию 80815J 161
6 – Замена компонентов источника тока

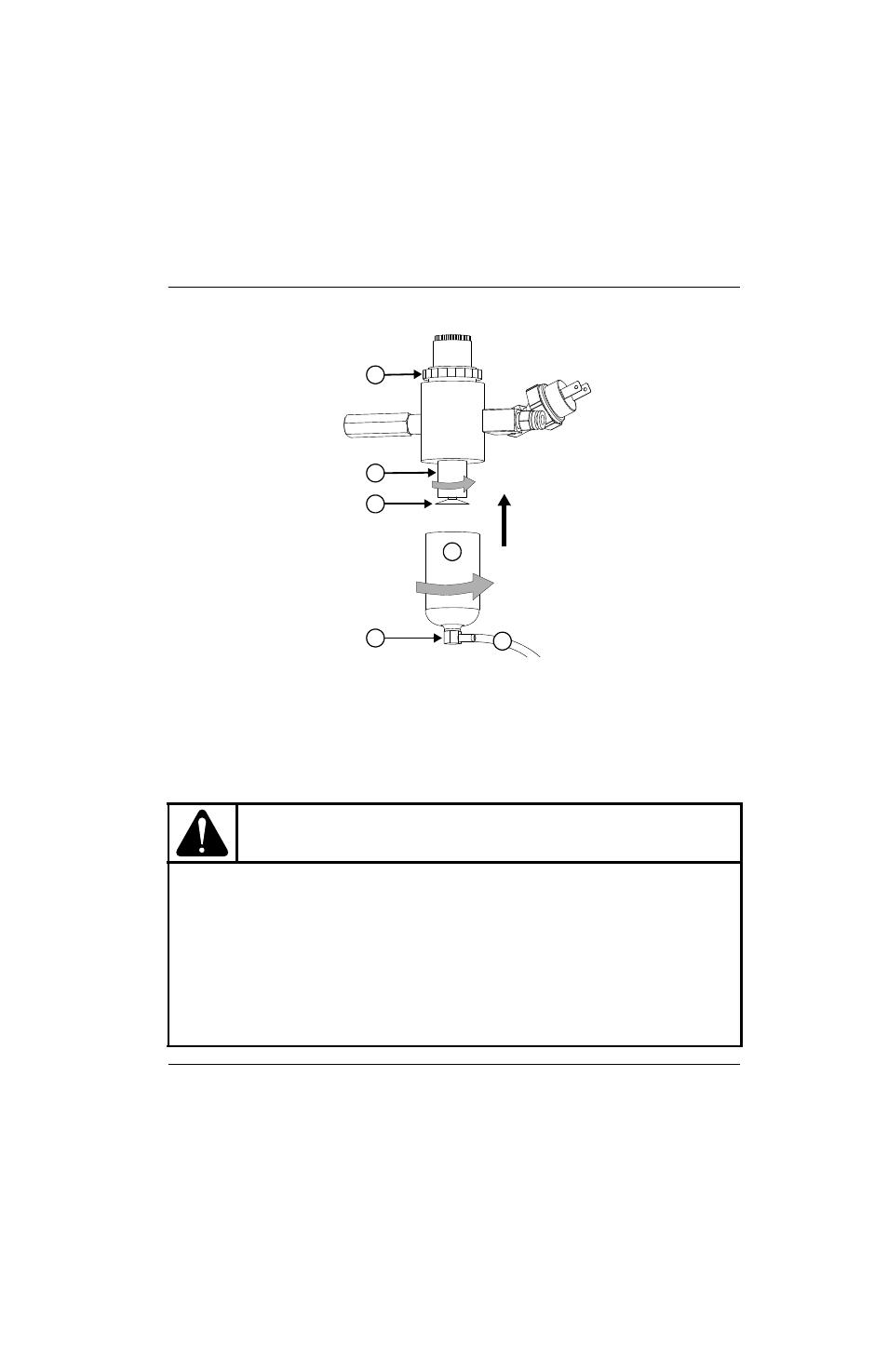

Рисунке 81
7. Повторно подключите источник газа и проверьте отсутствие утечек на всех фитингах и точках подсоединения
шланга в узле воздушного фильтра/регулятора.
ОСТОРОЖНО!
Значения давления подачи газа, не соответствующие техническим характеристикам,
приведенным в разделе Технические характеристики данного руководства, могут привести к
неудовлетворительному качеству резки, низкому сроку службы расходных деталей и
проблемам в эксплуатации.
Недостаточно высокая степень очистки газов или утечки в подающих шлангах или
соединениях могут привести к нежелательным последствиям (указаны ниже):
 Снижение скорости резки.
 Ухудшение качества резки.
 Снижение максимальной толщины резки.
 Срок службы расходных деталей может быть меньше.
2
6 4
1
5
3
1 Пластиковая стопорная гайка (красная)
2 Фильтровальный элемент воздушного фильтра
3 Стопорная гайка фильтровального элемента
воздушного фильтра (белая)
4 Латунный фитинг
5 Корпус воздушного фильтра
6 Дренажный шланг
