Рисунке 75 – Инструкция по эксплуатации Hypertherm Powermax30 XP Rev.1 Service manual
Страница 152
Advertising
152
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока

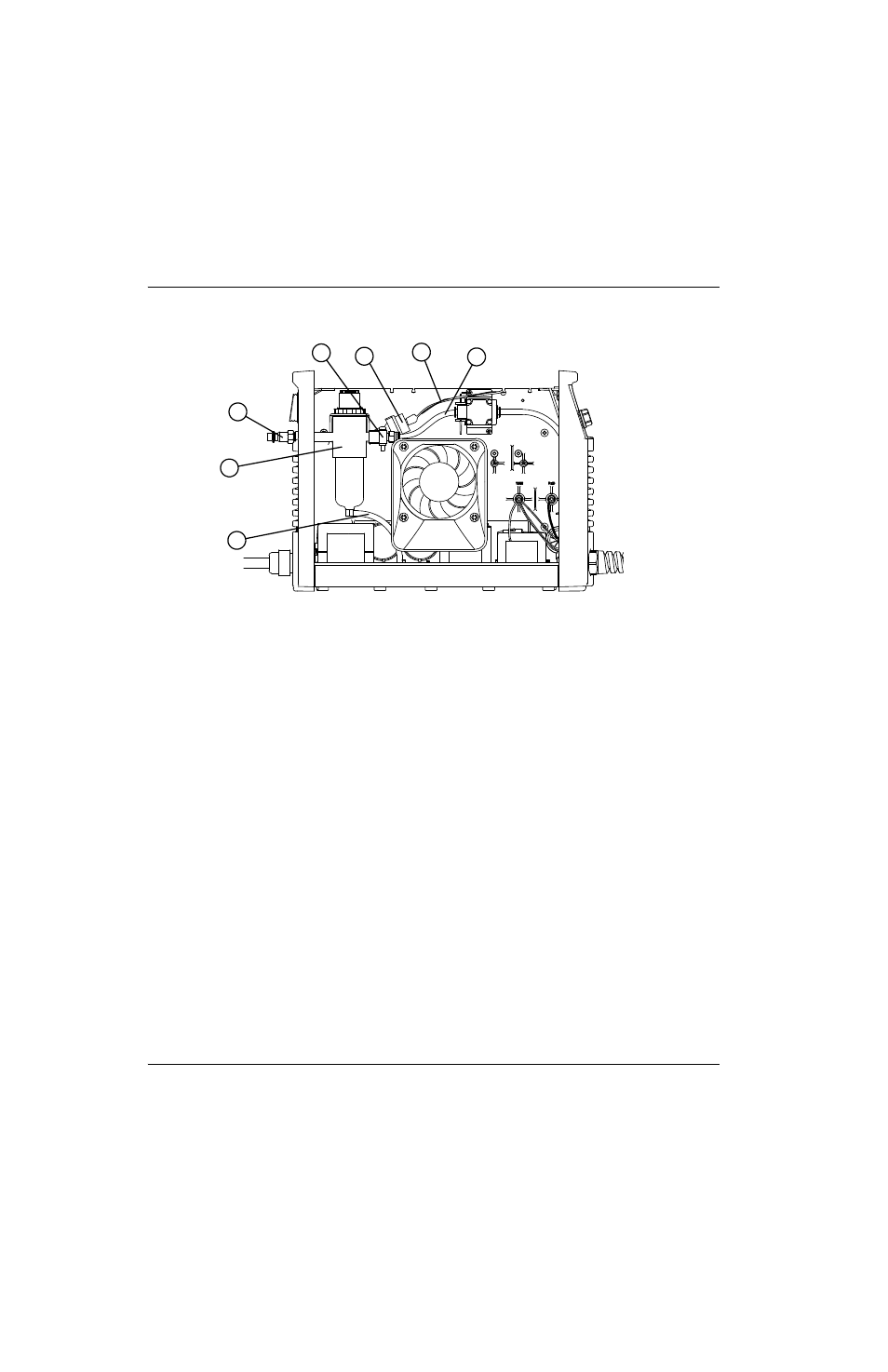

Рисунке 75
6
7
5
4
3
2
1
1
Фитинг линии подачи воздуха (CSA) или адаптер
фитинга линии подачи воздуха (CE/CCC)
2
Воздушный фильтр/регулятор
3
Дренажный шланг
4
Шланги подачи газа
5
Красный и черный провода переключателя
давления
6
Переключатель давления
7
Зажим провода заземления на тройнике
