Powermax30 XP Руководство по сервисному обслуживанию 80815J 153
6 – Замена компонентов источника тока
7. Выкрутите стопорную гайку, которая удерживает воздушный фильтр/регулятор в скобе на центральной
панели. См. раздел Рисунке 76.
8. Отклоните нижнюю часть воздушного фильтра/регулятора и узел переключателя давления от источника тока
и выдвиньте узел из скобы. Плавно отведите верхнюю часть задней панели от источника тока, чтобы
отсоединить узел.

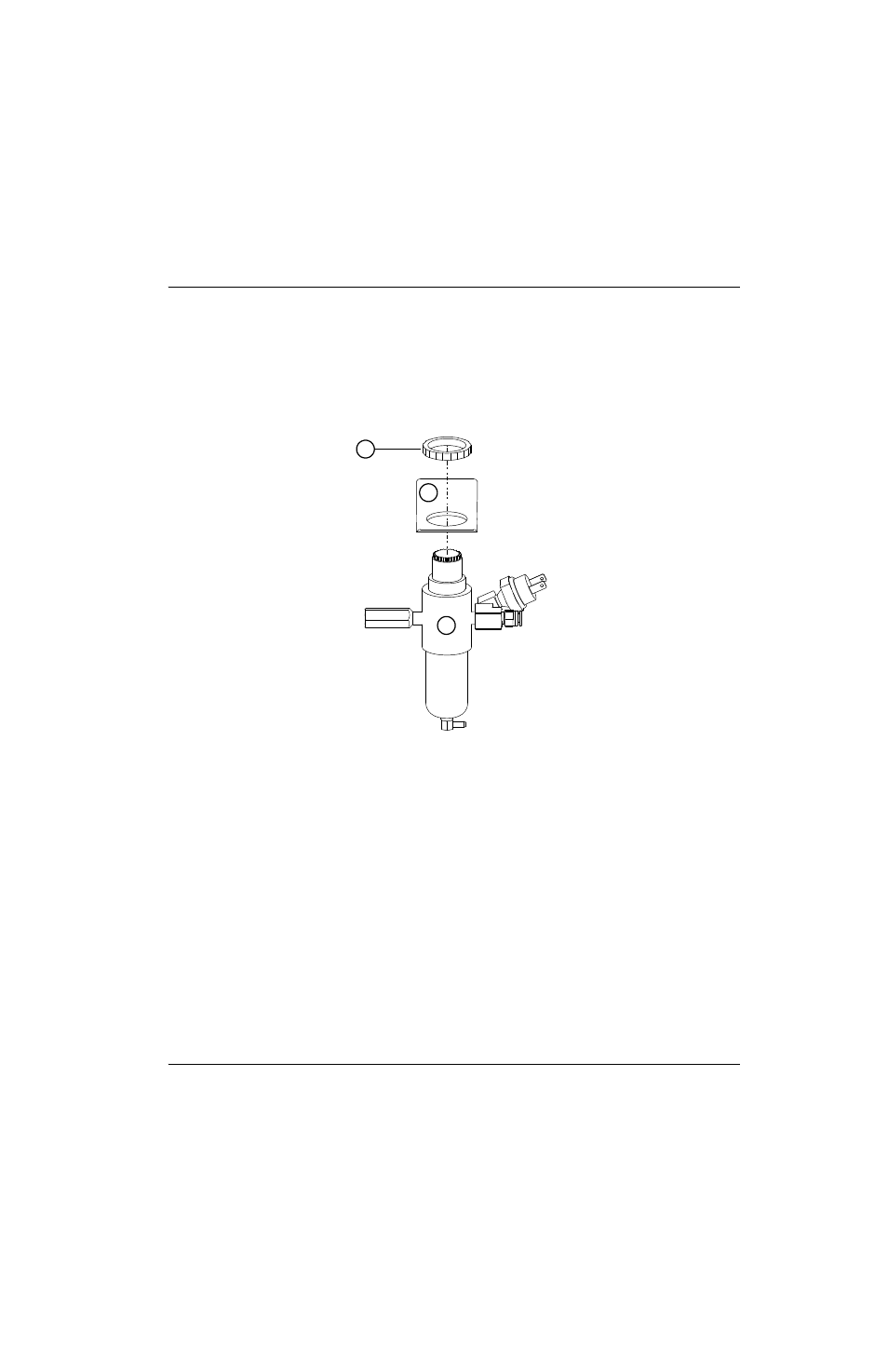

Рисунке 76
2
3
1
1 Стопорная гайка
2 Скоба центральной панели
3 Воздушный фильтр/регулятор
