- 6
delle pompe di dosaggio non viene modifi-
cata.

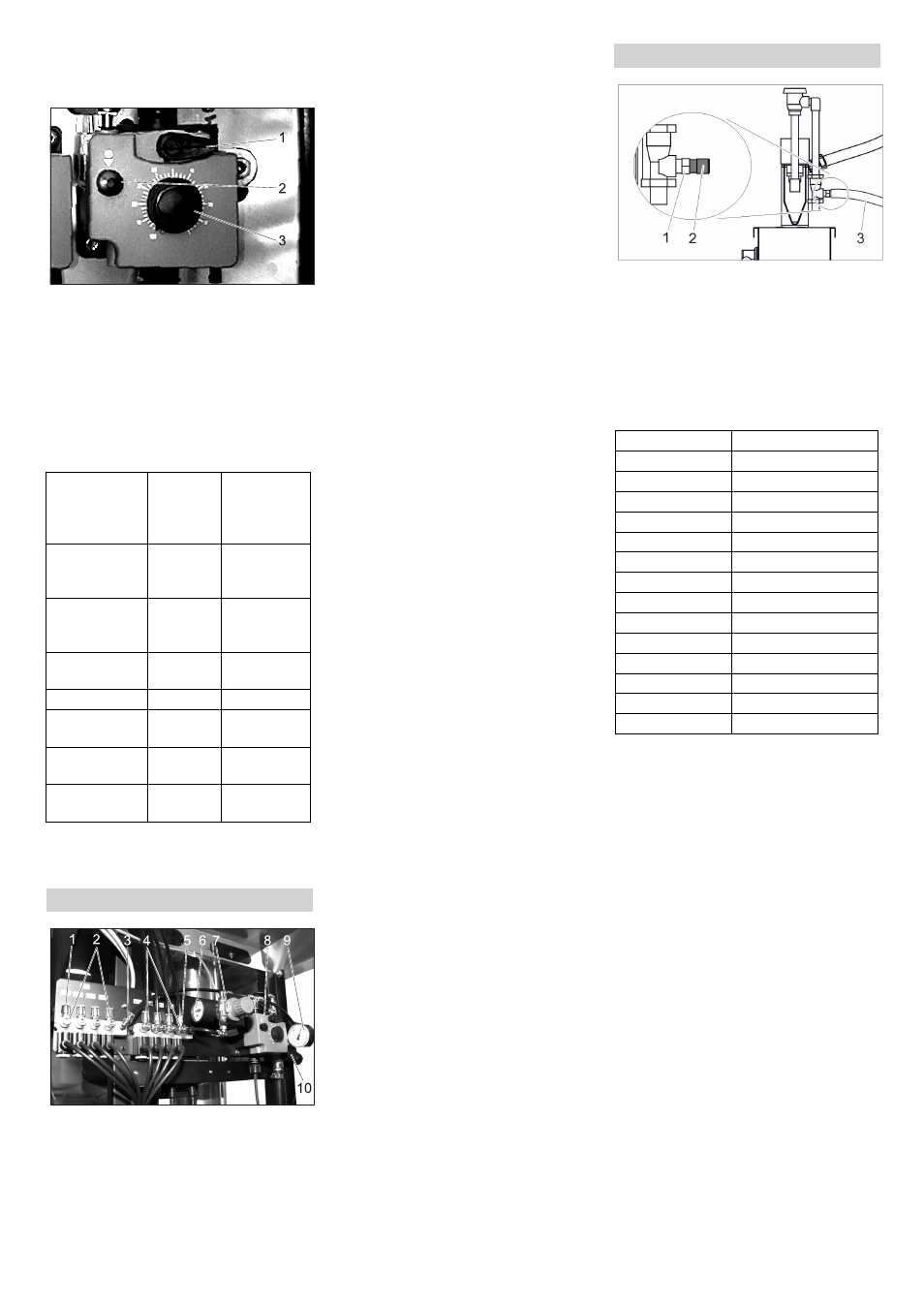

1 Leva di sfiato
2 Tasto di disaerazione
3 Pomello di regolazione quantità di do-
saggio
 Estrarre il pomello di regolazione della
quantità di dosaggio.
 Premere e rilasciare alternativamente il
tasto di sfiato e ruotare il tasto di rego-
lazione verso il valore desiderato.
 Rilasciare il tasto di sfiato.
 Premere il pomello di regolazione della
quantità di dosaggio.
1 Uscita Acqua/Detergente
2 Valvola di dosaggio Acqua/Detergente
3 Entrata Acqua/Detergente
4 Valvola di dosaggio aria
5 Uscita aria
6 Manometro aria compressa
7 Riduttore di pressione aria
8 Pompa dosatrice
9 Manometro acqua
10 Riduttore di pressione acqua
 Aprire l'alimentazione dell'acqua pulita.
 Eseguire su una postazione di lavaggio
il programma „Prelavaggio schiuma“.
 Impostare il riduttore di pressione ac-
qua a 0,25 MPa (2,5 bar).
 Impostare la pompa di dosaggio della
gomma spugna al 20%.
La procedura è riportata in „Regolazio-
ne della pompa dosatrice“.
 Aprire l'alimentazione dell'acqua pulita.
 Rimuovere il tubo flessibile dall'uscita
del blocco distributore acqua/agente
chimico e sostituirlo con un pezzo di
tubo flessibile lungo ca. 400 mm (tubo
PVC 6/4).
 Eseguire su questa postazione di la-
vaggio il programma „Prelavaggio
schiuma“.
 Regolare il flusso del liquido dal pezzo
di tubo con una regolazione della valvo-
la di dosaggio acqua/detergente a 300
ml/min (misurare con cilindro di misura-
zione).
 Terminare il programma di lavaggio
„Prelavaggio schiuma“.
 Rimuovere il pezzo di tubo flessibile e
ricollegare il tubo flessibile alla posta-
zione di lavaggio.
 Ripetere la regolazione delle valvole di
dosaggio acqua/agente chimico per le
postazioni di lavaggio residue.
 Impostare il riduttore di pressione
dell'aria a 0,25 MPa (2,5 bar).
 Introdurre l'utensile di servizio 6.901-
074.0 tra l'uscita dell'aria e tubo flessibi-
le della postazione di lavaggio.
 Eseguire su questa postazione di la-
vaggio il programma „Prelavaggio
schiuma“.
 Regolare la valvola di dosaggio dell'aria
in modo tale che il manometro dell'uten-
sile di servizio indichi 0,15 MPa (1,5
bar).
 Terminare il programma di lavaggio
„Prelavaggio schiuma“.
 Rimuovere l'utensile di servizio e ricol-
legare il tubo flessibile della postazione
di lavaggio al blocco distributore
dell'aria.
 Ripetere la regolazione delle valvole di
dosaggio dell'aria per le postazioni di
lavaggio residue.
Avvertenza
Dopo aver eseguito le impostazioni di base
è necessario modificare la consistenza del-
la schiuma solo con la regolazione delle
valvole di dosaggio dell'aria.
1 Ingresso detergente
2 Attacco ugello
3 Tubo flessibile di aspirazione detergen-
te
 Staccare il tubo flessibile di aspirazio-
ne.
 Selezionare l'inserto dell'ugello per il
rapporto di miscelazione desiderato:
Impostazione per RM 801, 10:1. Per RM
801 selezionare l'ugello blu.

Inserire nell'ingresso del detergente
l'inserto dell'ugello fino alla battuta di ar-
resto.
 Inserire il tubo flessibile di aspirazione.
 Impostare il riduttore di pressione
dell'aria a 3 bar.
Attenzione
Pericolo di danneggiamento da detergenti
acidi. Per la pulizia dei cerchioni possono
essere utilizzati solo detergenti alcalini.
Avviso:
Dopo l'esecuzione delle impostazioni di
base il getto può essere modificato solo re-
golando il riduttore di pressione dell'aria.
L'applicazione uniforme sui cerchioni è fa-
cilitato quando al concentrato di detergente
per cerchioni viene addotto un colorante
idoneo miscelato.
Impostazione base
Detergen-
te Posizione
tasto di re-
golazione
(%)
Lavaggio ad
alta pressio-
ne RM 806 50
Schiuma umi-
da
(opzione) RM 806 50
Schiuma a sec-
co (opzione) RM 812 50
Cera a caldo RM 820 50
Asciugatura e
lucidatura RM 821 50
rimozione spor-
co (opzione) RM 806 50
rimozione in-
setti (opzione) RM 803 50
Stazione schiuma a secco
Impostazione base dell'acqua
Impostazione di base acqua/agente chi-
mico
Impostazione di base aria
Lavacerchioni (opzione)
Colore ugello Acqua/ Detergente
nessun ugello 1:1
grigio 1,2:1
nero 2:1
beige 4:1
rosso 6:1
bianco 9:1
blu 10:1
marrone chiaro 13:1
verde 21:1
arancione 26:1
marrone 30:1
giallo 38:1
viola 50:1
rosso 100:1
Impostazione di base acqua/agente chi-
mico
Impostazione di base aria
8 IT
