20
43 Спускной клапан
44 Система предохранения от отсутст-
вия воды
45 Бак с поплавком для теплой воды
46 Циркуляционный насос системы по-
дачи горячей воды
47 Датчик температуры теплой воды
48 Индикатор потока
49 Датчик температуры на выходе го-
релки
50 Горелка с проточным нагревателем
51 Топливный бак (опция)
52 Нагнетатель горелки с насосом пода-
чи толлива
53 Магнитный клапан системы подачи
топлива
54 Термостат отработанных газов
55 Датчик пламени
56 Редуктор давления воздуха
57 Магнитный клапан
58 Распределительный блок "воздух"
59 Дозирующий клапан "воздух"
60 Редуктор давления воды
61 Дозировочный насос
62 Химический сосуд
63 Распределитель "вода/чистящее
средство"
64 Соленоидный вентиль "вода/химиче-
ское средство"
65 Клапан-дозатор "вода/химическое
средство"
66 Перепускной клапан с половинной
нагрузкой с дросселем, только для
высоконапорного модуля типа 908

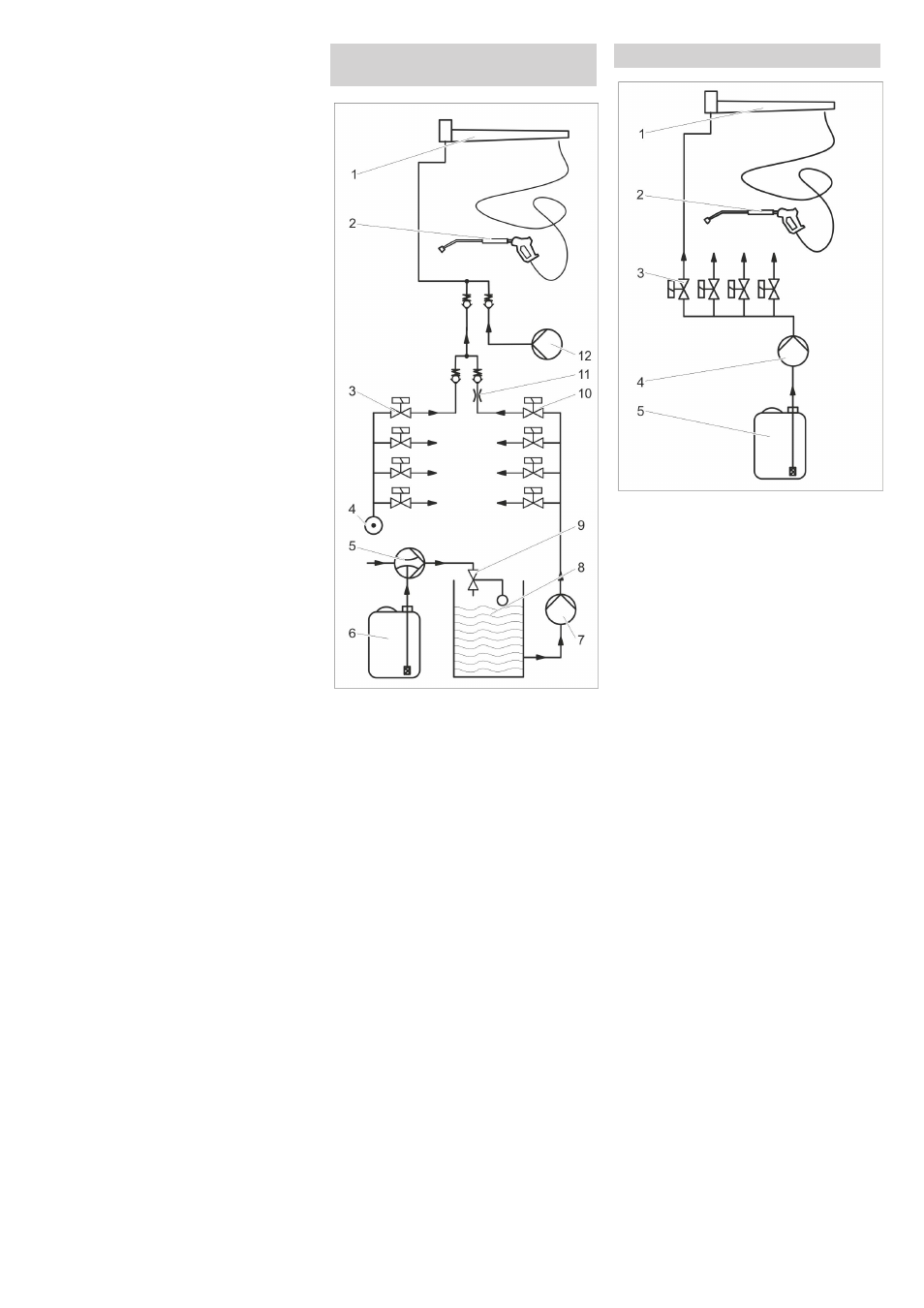

1 рабочее колесо крышки
2 Ручной пистолет-распылитель
3 Магнитный клапан для сжатого воз-
духа, место мойки 1
4 Компрессор
5 Инжектор
6 Бак для моющего средства
7 Раствор моющего средства для на-
соса
8 Раствор моющего средства (вода +
моющее средство)
9 Поплавковый клапан
10 Очистка раствором моющего средст-
ва магнитного клапана, место мойки
1
11 Дроссель, для регулятора количест-
ва
12 Высоконапорный насос
1 рабочее колесо крышки
2 Устройство для разбрызгивания
3 Микроэмульсия магнитного клапана,
место мойки 1
4 Микроэмульсия насоса
5 Микроэмульсия резервуара
Устройство для мойки колесных
дисков (опция)
Микроэмульсия (опция)
