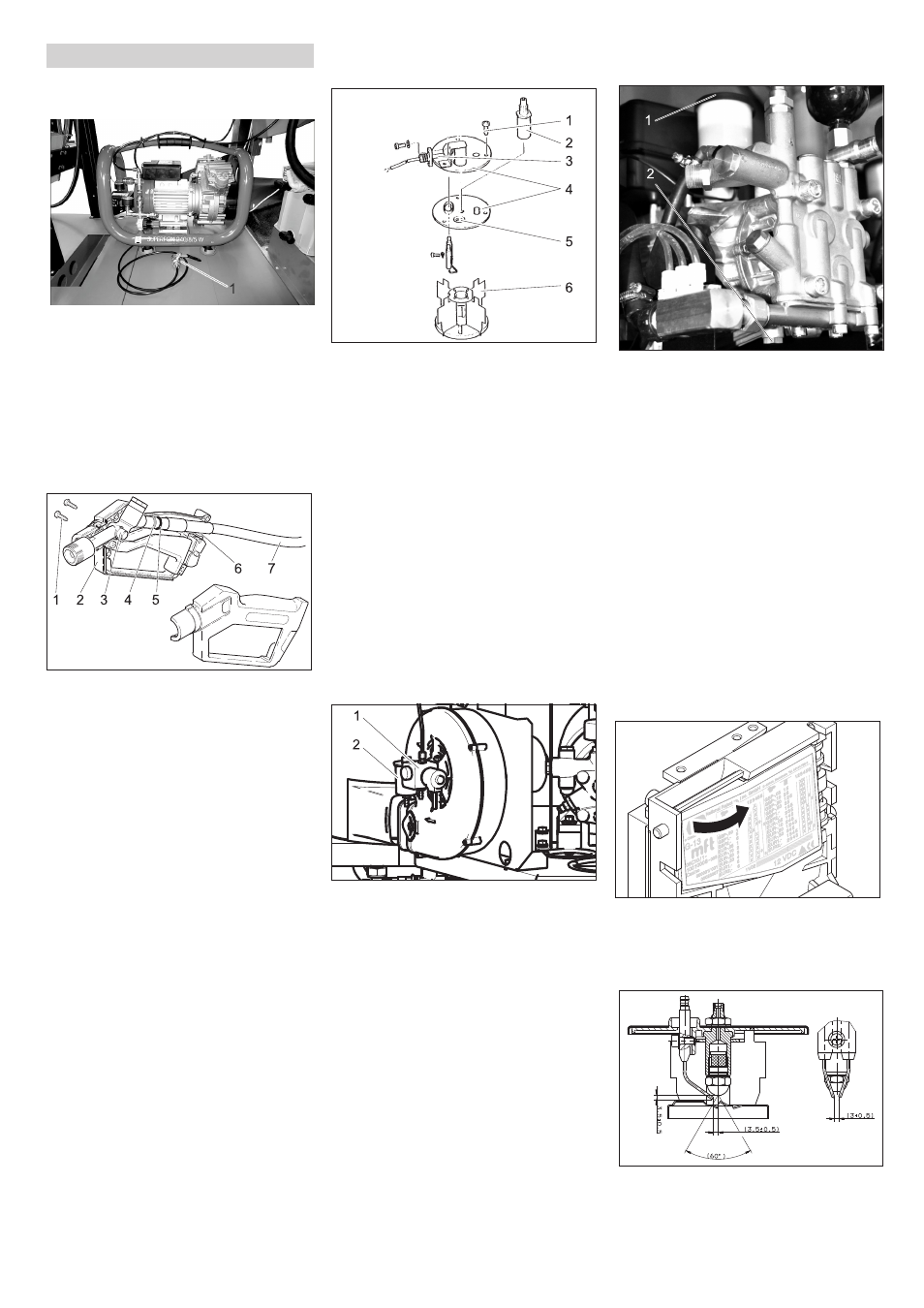

1 Valvola di scarico della condensa
 Mantenere la valvola di scarico conden-
sa sopra un pozzetto o un recipiente di
raccolta.
 Aprire la valvola di scarico condensa e
scaricare la condensa.
 Chiudere la la valvola di scarico con-
densa.
1 Vite
2 Metà dei rivestimenti dell'impugnatura
3 Pezzo sagomato
4 Cuscinetto ad aghi
5 O-Ring
6 Superficie di contatto tubo/rivestimento
dell'impugnatura
7 Tubo flessibile alta pressione
 Svitare la lancia.
 Svitare le 6 viti.
 Rimuovere metà del rivestimento
dell'impugnatura.
 Riempire con grasso la camera dei cu-
scinetti ad aghi nel semiguscio dell'im-
pugnatura.
 Lubrificare cuscinetti ad ago e o-ring.
 Lubrificare la superficie di contatto
tubo/rivestimento dell'impugnatura.
 Riavvitare le metà del rivestimento
dell'impugnatura.
1 Vite
2 Supporto ugelli
3 Sensore di luce
4 Coperchio
5 Vetro d'ispezione
6 Bocchettone con piastra forata
 Sbloccare la tubazione del combustibi-
le.
 Estrarre il sensore luce lateralmente dal
supporto.
 Svitare le 3 viti.
 Rimuovere il coperchio con il supporto
del sensore luce.
 Rimuovere il bocchettone con piastra
forata dal supporto ugelli.
 Pulire il vetro d'ispezione.
 Montare i componenti in ordine inverso.
1 Pompa di alimentazione combustibile
2 Contenitore filtro
 Chiudere la linea di alimentazione
dell'olio.
 Svitare il contenitore filtro.
 Pulire il filtro con aria compressa.
 Montare i componenti in ordine inverso.
 Aprire la linea di alimentazione dell'olio.
ƽ
Pericolo
Pericolo di ustione a causa di olio e di com-
ponenti dell'impianto bollenti. Lasciare raf-
freddare la pompa per 15 minuti prima di
cambiare l'olio.
Avvertenza
L’olio usato deve essere smaltito solo dagli
appositi centri di raccolta. Consegnare
l'olio esausto presso uno di questi centri.
L'inquinamento dell'ambiente mediante
olio esausto è punibile dalla legge.
1 Coperchio contenitore dell’olio
2 Tappo di scarico dell'olio
 Preparare un recipiente per il recupero
dell’olio usato.
 Togliere il coperchio del contenitore
dell’olio
 Svitare completamente il tappo di scari-
co e raccogliere l’olio usato.
 Sostituire l'anello di tenuta e avvitare il
tappo di scarico dell'olio.
 Aggiungere gradualmente l'olio nel con-
tenitore olio fino a raggiungere la tacca
"MAX".
 Richiudere il contenitore dell'olio con il
coperchio.
 Far smaltire l'olio usato dagli appositi
centri di raccolta.
 Aprire il dispositivo di controllo monete
e pulire il canale per le monete con un
panno inumidito con detersivo.
La corretta impostazione degli elettrodi di
accensione è importante per la funzionalità
del bruciatore. I parametri di impostazione
sono riportati nella figura sopra rappresen-
tata.
Interventi di manutenzione
Scarico dell'acqua di condensa dal com-
pressore
Lubrificare la pistola a spruzzo
Pulire il vetro d'ispezione del dispositivo
controllo fiamma
Pulire il filtro della pompa combustibile
Cambio dell'olio
Pulire la fessura d’introduzione delle
monete
Impostazioni degli elettrodi
