- 6

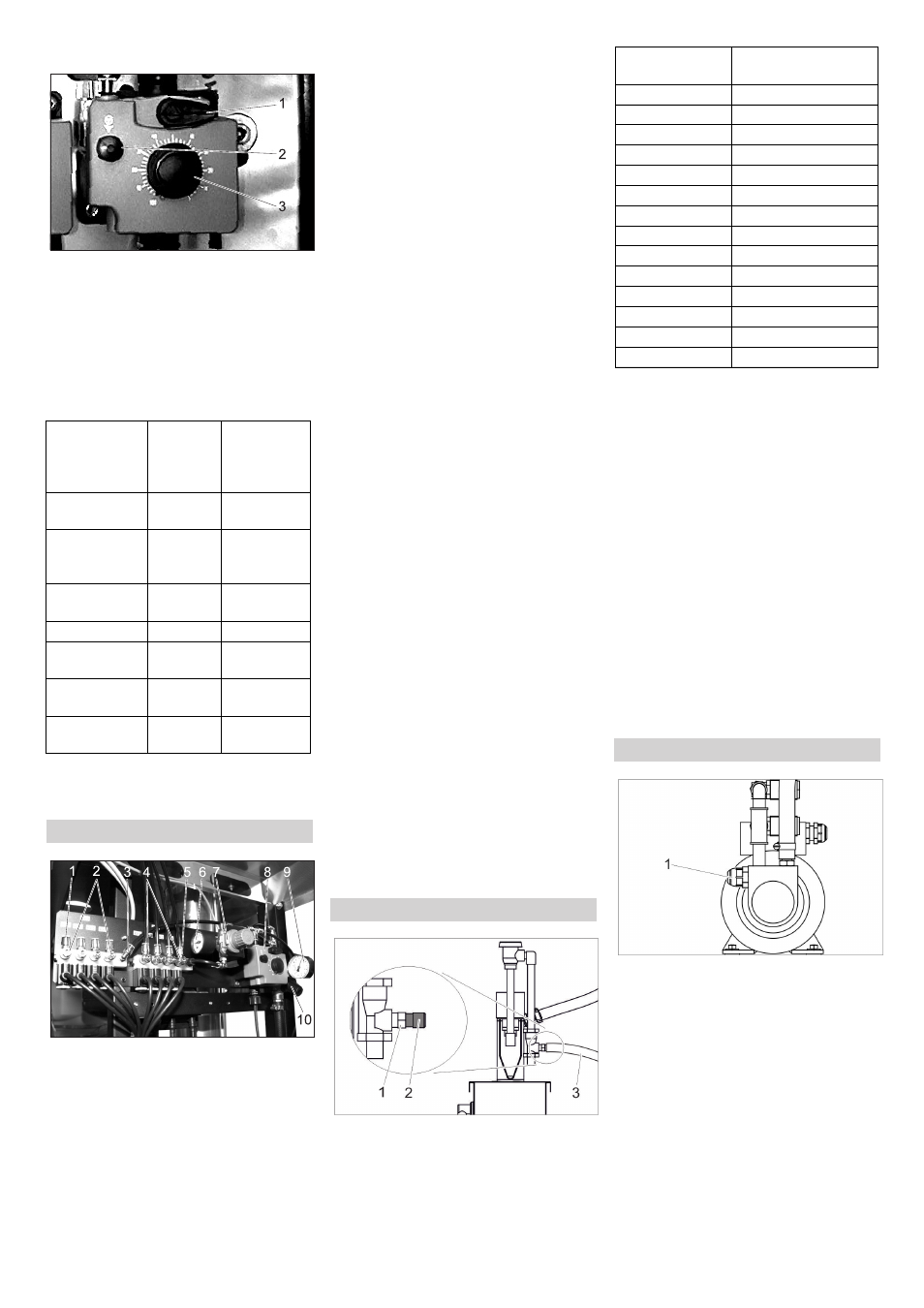

1 Luftespake
2 Ventilasjonstast
3 Innstillingsknapp doseringsmengde
 Trekk ut innstillingsknapp doserings-
mengde.
 Utluftingstasten trykkes og slippes av-
vekslende og samtidig stilles regule-
ringsknappen til ønsket verdi.
 Slipp luftetasten.
 trykk inn innstillingsknapp doserings-
mengde.
1 Utløp vann/rengjøringsmiddel
2 Doseringsventil vann/rengjøringsmid-
del
3 Inngang vann/rengjøringsmiddel
4 Doseringsventil luft
5 Utløp luft
6 Manometer trykkluft
7 Trykkreduseringsventil luft
8 Doseringspumpe
9 Manometer vann
10 Trykkreduseringsventil vann
 Åpne tilførsel av rent vann.
 Vaskeprogram "Skumvask " utføres på
en vaskeplass.
 Still inn trykkreduseringsventil til 0,25
MPa (2,5 bar).
 Doseringspumpe skumstasjon stilles til
20%.
Fremgangsmåte se "Stille inn dose-
ringspumpe".
 Åpne tilførsel av rent vann.
 Slangen på utløpet av fordelingsblokk
vann/kjemikalier tas av og erstattes av
en ca. 400 mm langslange (PVC-slan-
ge 6/4).
 Vaskeprogram "Skumvask " utføres for
denne vaskeplassen.
 Still inn væskestrømmen ved å regulere
doseringsventil vann/rengjøringsmiddel
til 300 ml/min (mål med målesylinder).
 Avslutt vaskeprogram "Skumvask".
 Ta av slangen og koble til igjen slangen
til vaskeplassen.
 Innstillling av doseringsventil vann/kje-
mikalier gjentas for de andre vaskeplas-
sene.
 Still inn trykkreduseringsventil for luft til
0,25 MPa (2,5 bar).
 Service-verktøy 6.901-074.0 settes
mellom utgang luft og slangen til vaske-
plassen.
 Vaskeprogram "Skumvask " utføres for
denne vaskeplassen.
 Still inn doseringsventil luft slik at ser-
vice-verktøyet viser 0,15 MPa (1,5 bar).
 Avslutt vaskeprogram "Skumvask".
 Service-verktøy tas av og slangen til
vaskeplassen kobles til fordelingsblokk
luft igjen.
 Innstillling av doseringsventil luft gjen-
tas for de andre vaskeplassene.
Bemerk
Etter utført grunninnstilling skal konsisten-
sen av skummet kun endres ved regulering
av doseringsventil luft.
1 Innløp rengjøringsmiddel
2 Dyseinnsats
3 Sugeslange rengjøringsmiddel
 Ta av sugeslangen.
 Velg dyseinnsats for ønsket blandings-
forhold:
Innstilling for RM 801, 10:1. For RM 801
bruk blå dyse.

Skru inn dyseinnsats til anslag i innlø-
pet for rengjøringsmiddel.
 Monter slangen.
 Trykkreduksjonsventil for luft stilles til 3
bar.
Forsiktig!
Fare for skader fra sure rengjøringsmidler.
For felgrens skal det kun brukes alkaliske
rengjøringsmidler.
Merk:
Etter gjennomført basisinnstilling skal spru-
temønsteret kun forandres ved regulering
av trykkreduksjonsventilen for luft.
Jevn påføring på felgene blir lettere dersom
konsentrert felgrengjøringsmiddel iblandes
et egnet fargestoff.
1 Justerskrue
 Trykket for Microemulsjon kan endres
etter behov ved å bruke regulerings-
skruen.
Grunninnstilling
Rengjø-
ringsmid-
del Regule-
ringsknapp
innstilling
(%)
Høytrykks-
vask RM 806 50
Våtskum
(Valgmulig-
het) RM 806 50
Tørrskum (til-
leggsutstyr) RM 812 50
Varmvoks RM 820 50
Overflatebe-
handling RM 821 50
Smussfjerning
(valgfritt) RM 806 50
Insektfjerning
(valgfritt) RM 803 50
Tørrskumstasjon
Grunninnstilling vann
Grunninnstilling vann/kjemikalier
Grunninnstilling Luft
Felgrens (tilleggsutstyr)
Dysefarge Vann/rengjørings-
middel
ingen dyse 1:1
grå 1,2:1
svart 2:1
beige 4:1
rød 6:1
hvit 9:1
blå 10:1
lysebrun 13:1
grønn 21:1
orange 26:1
brun 30:1
gul 38:1
fiolett 50:1
rosa 100:1
Grunninnstilling vann/kjemikalier
Grunninnstilling Luft
Microemulsjon (Valgmulighet)
169 NO
