Installasjon av anlegget (kun for fagfolk) – Инструкция по эксплуатации Karcher Armoire de lavage SB MB 5-10
Страница 206
-
43
Bemerk
Anlegget skal kun settes opp av
–
KÄRCHER kundeservicemontører
–
KÄRCHER-autoriserte personer
ṇ
Advarsel
Du må forsikre deg om at det ikke forekom-
mer eksosutslipp i nærheten av luftinntake-
ne.
Det er viktig å sørge for tilstrekkelig ventila-
sjon og lede bort eksosen på korrekt måte.
For å sette opp anlegget forskriftsmessig er
følgende forutsetninger nødvendig:
–
Vannrett, flatt fundament etter spesiell
tegning (kan fås fra KÄRCHER).
–
For elektrisk tilkobling, se "Tekniske da-
ta".
–
For vanntilkobling, se "Tekniske data".
–
Ved vinterdrift tilstrekkelig isolering /
oppvarming av vann- og drivstofftilfør-
sel.
–
Avløpssluk og forskriftsmessig avløps-
ledning.
–
Tilstrekkelig belysning på vaskeplas-
sen, for å sikre trygt arbeid for kundene.
Pakk ut anlegget og deponer emballasjen
som gjenbruksmaterialer.
Rett inn anlegget på jevn og vannrett
monteringssted ved hjelp av stillskruer
på grunnrammen.
Sett på avgass-stussen fra oversiden,
utenfra, og festes innvendig med de
vedlagte skruene.
Koble høytrykkslangen til anlegget.
Koble høytrykkslangen til høytrykkspis-
tolen.
Koble strålerør til høytrykkspistolen.
Trekk til alle muttere for hånd.
Som skille mot drikkevannsnettet skal det
brukes et systemskille type BA, kategori 4,
mellom anlegg og drikkevannsnettet. I til-
legg skal lokale forskrifter følges.
Bemerk
Forurensninger i vannforsyningen kan ska-
de anlegget. Kärcher anbefaler å bruke et
vannfilter (se "Tilbehør").
For å sikre at anlegget er frostfritt må vann-
tilførselen være sikret mot frost (f.eks. ved
isolasjon eller oppvarming).
ṇ
Advarsel
Fare for skade på anlegget ved forsyning
med uegnet vann. Til forsyning av anlegget
skal det kun brukes vann av drikke-
vannskvalitet.
Krav til vannkvalitet:
For tilkoblingsverdier, se "Tekniske data".
Tilførselslange føres inn fra undersiden
gjennom åpningen i anlegget og kobles
til.
ƽ
Fare
Fare fra elektrisk spenning!
Strømtilkoblingen må gjøres av en erfaren
elektriker og i henhold til kravene i IEC
60664-1.
Anlegget må være sikret med en feilstrøm-
bryter med en utløserstrømstyrke mindre
eller lik 30 mA.
Bemerk
I tilførselsledningen til anlegget må det på
et godt tilgjengelig sted monteres en
NØDSTOPP bryter, som kan slå av hele
anlegget.
Etter tilkobling av anlegget kontroller ro-
tasjonsretning sirkulasjonspumpe
varmtvann og sirkulasjonspumpe vas-
keplassoppvarming (valgmulighet).
Bemerk

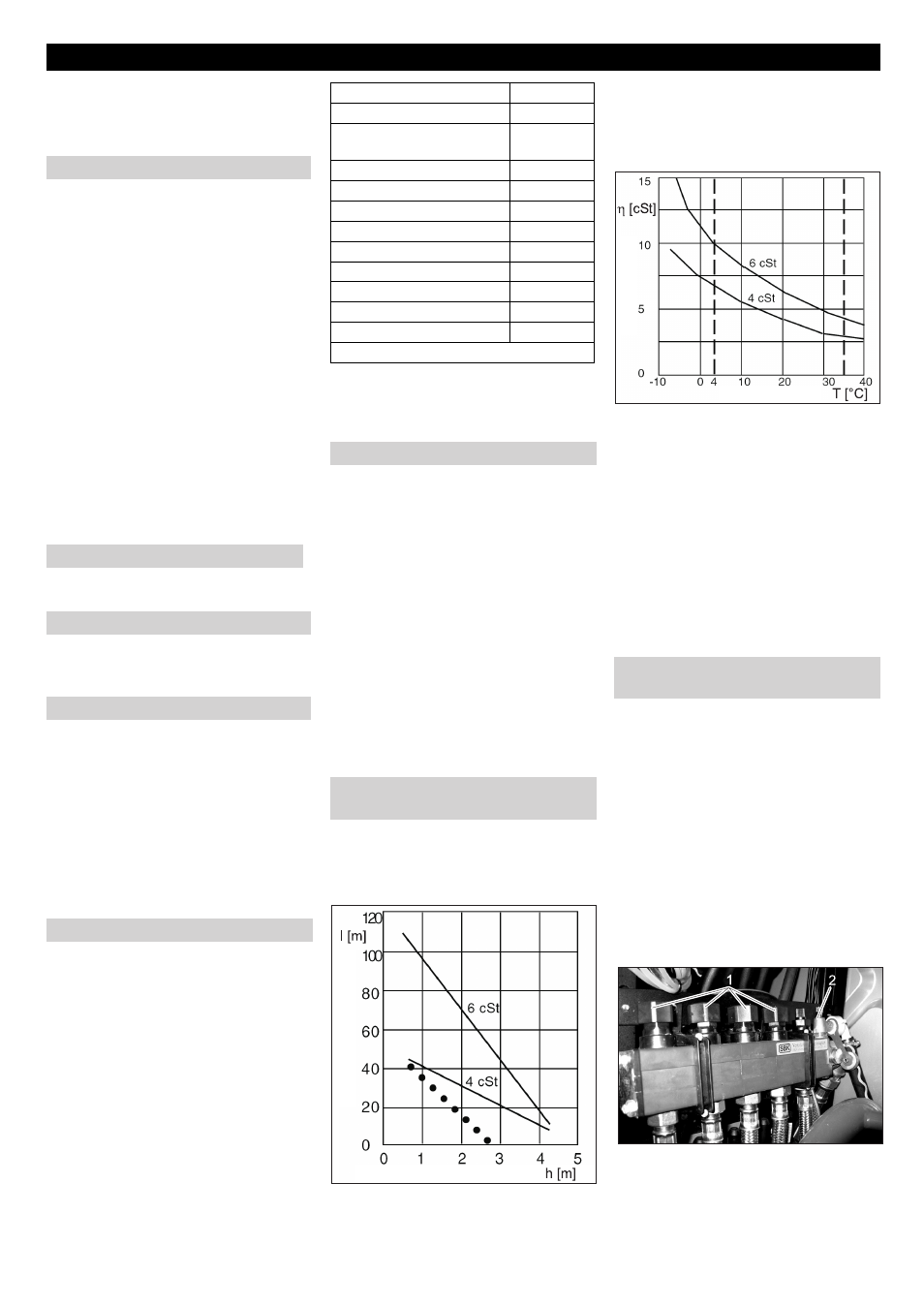

Maksimalt tillatt undertrykk i drivstofflednin-
gen (målt mellom drivstoffilter og drivstoff-
pumpe) er på 0,4 bar.
Undertrykk avhenger av:
–
Rørledningslengde
–
Oppsugingshøyde
–
Armaturer, avgreninger og vinkel i su-
geledning (punktert linje i diagram)
–
Rørledningsdiameter (fra +4 °C skiller
brennolje ut parafin, som vil avlagre seg
på rørledningsveggen)
–
Viskositet av brennoljen (temperaturav-
hengig)
Tilgang mot for stort undertrykk er:
–
Minimalt rør-innerdiameter 6 mm
–
koret, helst rette rørledninger
–
Maksimal viskositet 4...6 cSt ved 20 °C
–
I ekstreme tilfeller sett inn separat driv-
stoffledning med matepumpe
–
Forvarme brennolje, sugeledning med
ekstraoppvarming
–
Ved fare for frost bruk brennolje med
additiver (flytforbedrere) (for vinterdrift).
Bemerk
Forutsetning for korrekt funksjon av vaske-
plassoppvarmingen er byggsidig utførsel
av vaskeplassen etter KÄRCHERS anbefa-
linger.
Koble byggsidig rørledning for vaske-
plassoppvarming til fordelerne i maski-
nen.
Montere utvendig temperaturføler:
–
beskyttet mot direkte solstråling (nord
for ekvator på nordsiden, syd for ekva-
tor på sydsiden),
–
beskyttet mot varme vegger,
–
beskyttet mot varme luftstrømmer,
1 Stengeventil tur-ledning
2 Fylleventil
Koble senkepumpen for fylling av vas-
keplassoppvarming med fylleventilen
(på rød fordeler).
Installasjon av anlegget (kun for fagfolk)
Forberedelse av oppstillingsstedet
Pakke ut anlegget
Rett inn og sett opp anlegget.
Montere påbygningsdeler
Avgass-stuss
Rengjøringsverktøy
Vanntilkobling
Parameter
Verdi
pH-verdi
6,5...9,5
elektrisk ledningsevne
max. 1000
μS/cm
Hydrokarbonater
< 0,01 mg/l
Klorid
< 250 mg/l
Kalsium
< 200 mg/l
Total hardhet
< 28 °dH
Jern
< 0,2 mg/l
Mangan
< 0,05 mg/l
Kopper
< 0,02 mg/l
Sulfat
< 240 mg/l
Aktivt klor
< 0,1 mg/l
uten ubehagelig lukt
Elektrisk tilkobling
Drivstoffledning til ekstern
drivstofftank.
Vaskeplassoppvarming kobles på
og tas i bruk
206
NO
