- 35

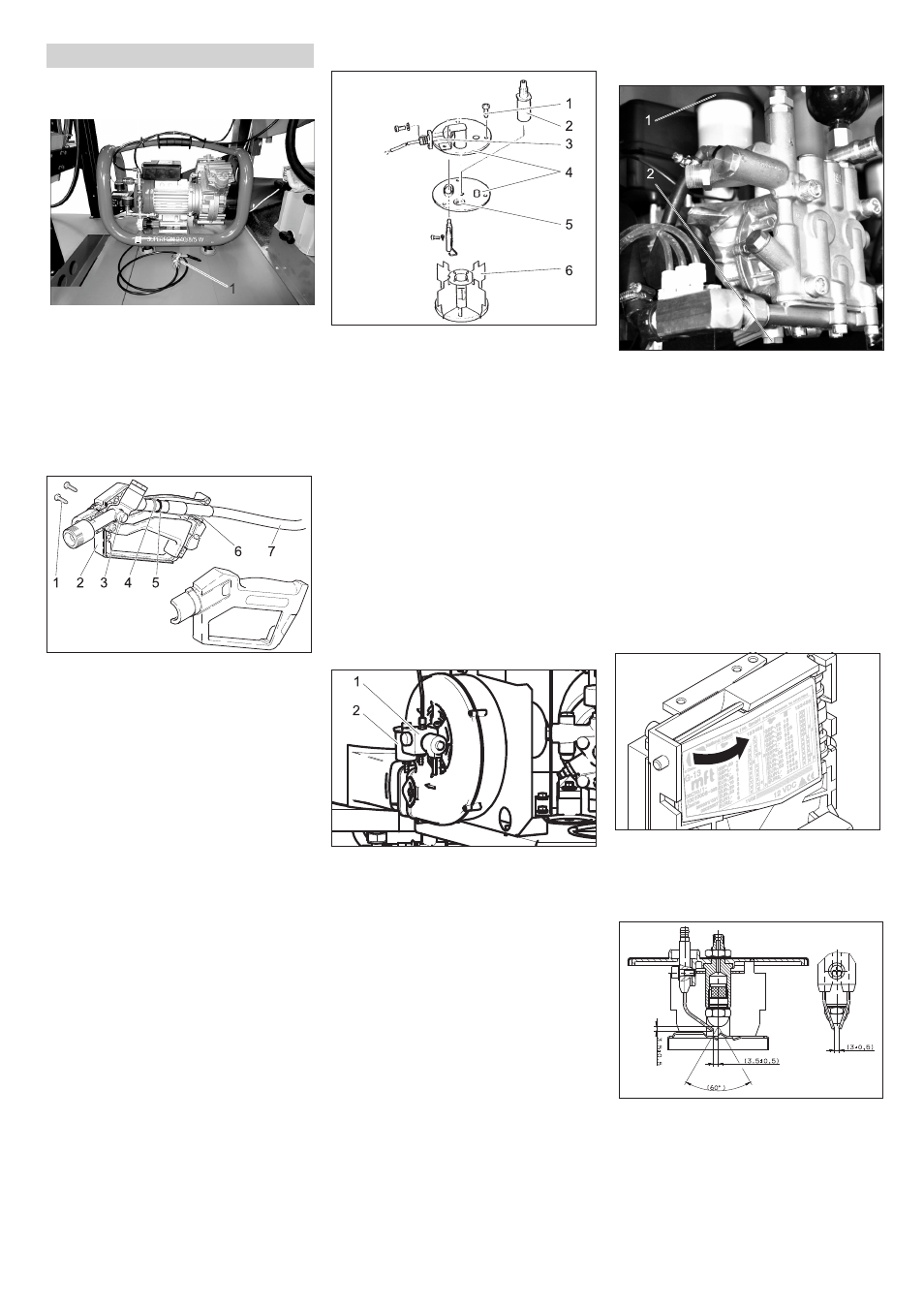

1 Zawór spustu skroplin
 Zawór spustu skroplin trzymać nad stu-
dzienką lub nad zbiornikiem przechwy-
tującym.
 Otworzyć zawór spustu skroplin i spuś-
cić kondensat.
 Zamknąć zawór spustu skroplin.
1 Śruba
2 Połówka zagłębionego uchwytu
3 Węzeł
4 Łożysko iglicowe
5 Pierścień uszczelniający o przekroju
okrągłym
6 Powierzchnia styku rury/zagłębionego
uchwytu
7 Wąż wysokociśnieniowy
 Odkręcić rurkę strumieniową.
 Wykręcić 6 śrub.
 Zdjąć połówkę zagłębionego uchwytu.
 Napełnić komorę łożyska igłowego w
połówce uchwytu.
 Nasmarować łożysko igłowe i o-ring.
 Nasmarować powierzchnię styku rury/
zagłębionego uchwytu.
 Ponownie skręcić śrubami połowy za-
głębionego uchwytu.
1 Śruba
2 Uchwyt dyszy
3 Czujnik światła
4 Pokrywa
5 Wziernik
6 Płytka piętrząca
 Poluzować przewód paliwowy.
 Wyjąć czujnik światła po boku z uchwy-
tu.
 Wykręcić 3 śruby.
 Zdjąć pokrywę z uchwytem na czujnik
światła.
 Zdjąć płytkę piętrzącą z uchwytu dyszy.
 Wyczyścić wziernik.
 Zamontować części w odwrotnej kolej-
ności.
1 Pompa palnika
2 Obudowa filtra
 Zablokować dopływ oleju.
 Odkręcić obudowę filtra.
 Oczyścić filtr używając sprężonego po-
wietrza.
 Zamontować części w odwrotnej kolej-
ności.
 Otworzyć dopływ oleju.
ƽ Niebezpieczeństwo
Niebezpieczeństwo poparzenia gorącym
olejem i gorącymi elementami instalacji.
Przed wymianą oleju odczekać 15 minut,
aż pompa ostygnie.
Wskazówka
Zużyty olej może zostać poddany utylizacji
jedynie przez przewidziane do tego miej-
sca zbiorcze. Prosimy o zdanie w tym miej-
scach zużytego oleju. Zanieczyszczanie
środowiska zużytym olejem jest karalne.
1 Pokrywa zbiornika na olej
2 Śruba spustowa oleju
 Przygotować odbieralnik zużytego ole-
ju.
 Zdjąć pokrywę zbiornika oleju.
 Wykręcić śrubę spustową oleju i prze-
chwycić zużyty olej.
 Wymienić pierścień uszczelniający i
wkręcić śrubę spustową oleju.
 Powoli wlać świeży olej do oznaczenia
„MAX“ na zbiorniku oleju.
 Zamknąć zbiornik oleju pokrywą.
 Zużyty olej zdać w przewidzianych do
tego miejscach zbiorczych.
 Otworzyć segregator monet i wyczyścić
prowadnicą monet wilgotną ścierką ze
środkiem czyszczącym.
Właściwe ustawienie elektrod zapłono-
wych jest ważne dla właściwego działania
palnika. Parametry, używane do ich usta-
wienia, przedstawione są na rysunku.
Prace konserwacyjne
Spuścić wodę kondensacyjną z kompre-
sora.
Smarowanie pistoletu natryskowego
Wyczyścić wziernik kontrolki płomienia
Wyczyścić filtr pompy paliwowej
Wymiana oleju
Oczyszczanie wrzutu monet
Ustawianie elektrod
516 PL
