- 6

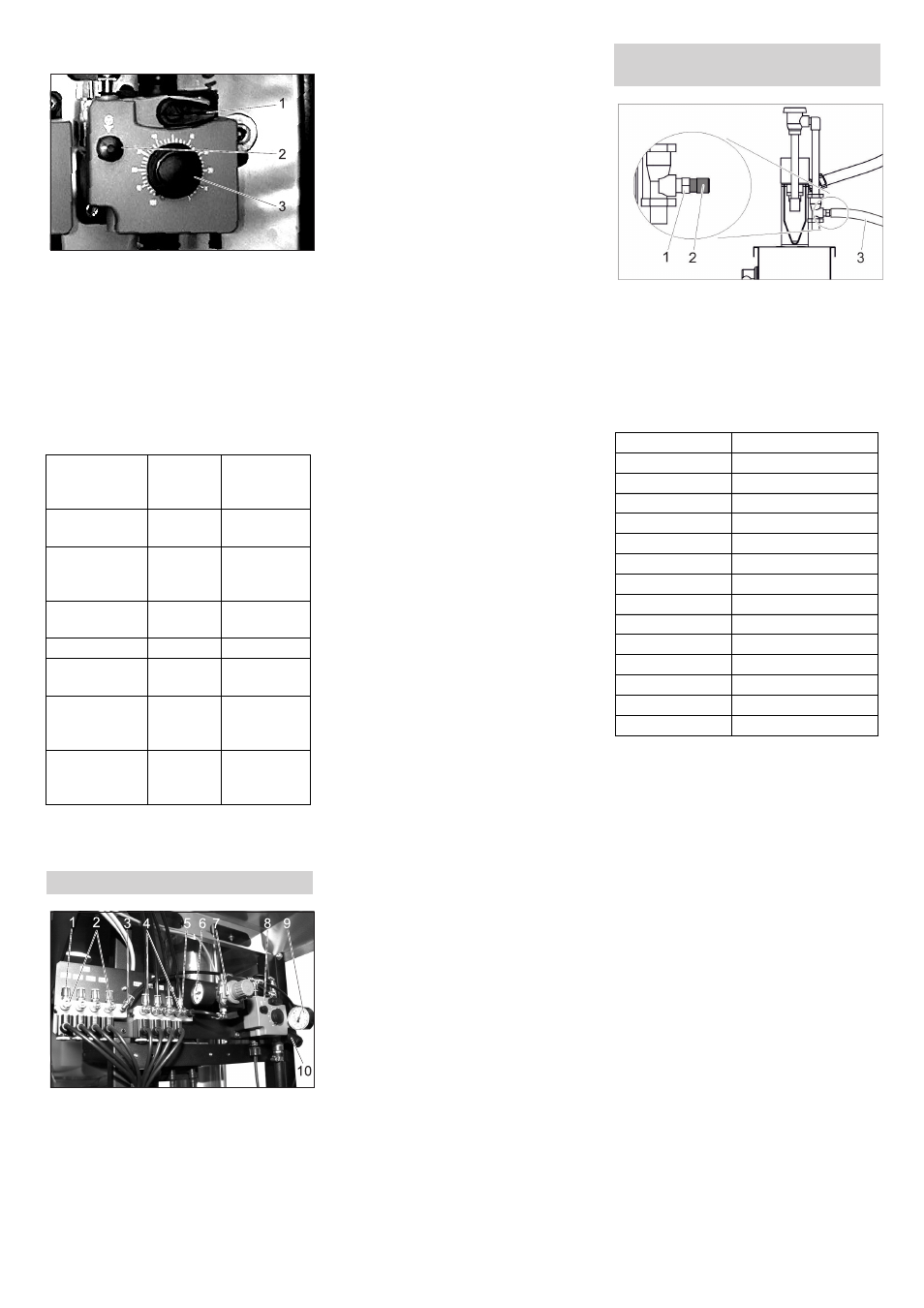

1 Alavanca de purga do ar
2 Tecla de purga
3 Botão de ajuste da quantidade de dosa-
gem
 Puxar o botão de ajuste da quantidade
de dosagem para fora.
 Premir e soltar alternadamente a tecla
de purga do ar e ajustar, durante esse
processo, o botão de ajuste para o va-
lor pretendido.
 Soltar a tecla de purga do ar.
 Pressionar o botão de ajuste da quanti-
dade de dosagem para dentro.
1 Saída da água/detergente
2 Válvula doseadora da água/detergente
3 Entrada da água/detergente
4 Válvula de dosagem do ar
5 Saída do ar
6 Manómetro do ar comprimido
7 Redutor da pressão do ar
8 Bomba de dosagem
9 Manómetro da água
10 Redutor da pressão da água
 Abrir a alimentação da água fresca.
 Executar o programa de lavagem „La-
vagem com espuma“ num dos locais de
lavagem.
 Ajustar o redutor de pressão da água
em 0,25 MPa (2,5 bar).
 Ajustar a bomba doseadora da estação
de espuma em 20%.
Ver método de procedimento no ponto
"Ajustar as bombas de dosagem".
 Abrir a alimentação da água fresca.
 Retirar a mangueira na saída do bloco
de distribuição água/química e substi-
tuir por um pedaço de tubo de aprox.
400 mm de comprimento (tubo PVC 6/
4).
 Executar o programa de lavagem „La-
vagem com espuma“ para este local de
lavagem.
 Ajustar o caudal do líquido para este
pedaço de tubo no valor mínimo atra-
vés do ajuste da válvula de dosagem
água/detergente em 300 ml/min (medir
com cilindro de medição).
 Terminar o programa de lavagem „La-
vagem com espuma“.
 Remover a peça de tubo e voltar a ligar
a mangueira para o local de lavagem.
 Repetir o ajuste das válvulas de dosa-
gem água/química para os restantes lo-
cais de lavagem.
 Ajustar o redutor de pressão do ar em
0,25 MPa (2,5 bar).
 Inserir ferramenta de serviço 6.901-
074.0 entre a saída do ar e a mangueira
do local de lavagem.
 Executar o programa de lavagem „La-
vagem com espuma“ para este local de
lavagem.
 Ajustar o ar da válvula de dosagem, de
forma que o manómetro da ferramenta
de serviço indique 0,15 MPa (1,5 bar).
 Terminar o programa de lavagem „La-
vagem com espuma“.
 Remover a ferramenta de serviço e vol-
tar a ligar a mangueira para o local de
lavagem no bloco de distribuição do ar.
 Repetir o ajuste das válvulas de dosa-
gem do ar para os restantes locais de
lavagem.
Aviso
Após a realização do ajuste base sу й ne-
cessário modificar a consistência da espu-
ma através do ajuste das válvulas de
dosagem do ar.
1 Entrada da solução de limpeza
2 Encaixe do bocal
3 Mangueira de aspiração do detergente
de limpeza
 Retirar a mangueira de aspiração.
 Seleccionar a inserção de bocal para a
relação de mistura pretendida:
Ajuste para RM 801, 10:1. Seleccionar o
bico azul para RM 801.

Inserir a inserção de bocal na entrada
do detergente até ao batente.
 Encaixar a mangueira de aspiração.
 Ajustar o redutor de pressão do ar em 3
bar.
Atenção
Perigo de danos devido a produtos de lim-
peza ácidos. Para a limpeza das jantes só
podem ser utilizados produtos de limpeza
alcalinos.
Aviso:
Após a realização do ajuste base, o padrão
de pulverização deve ser apenas modifica-
do através do ajuste do redutor de pressão
do ar.
A aplicação uniforme nas jantes é facilitada
se, ao concentrado do detergente de lim-
peza das jantes, for adicionado um corante
adequado.
Ajuste base
Detergen-
te Posição do
botão de
ajuste (%)
Lavagem de
alta pressão RM 806 50
Espuma húmi-
da
(Opção) RM 806 50
Espuma seca
(opção) RM 812 50
Cera quente RM 820 50
Conservação
óptima RM 821 50
Eliminação de
sujidades (op-
ção) RM 806 50
Eliminação de
insectos (op-
ção) RM 803 50
Estação de espuma seca
Ajuste base da água
Ajuste base da água/química
Ajuste base do ar
Produto de limpeza de jantes
(opção)
Cor do bocal Água/ Detergente
Nenhum bocal 1:1
cinzento 1,2:1
preto 2:1
bege 4:1
vermelho 6:1
branco 9:1
azul 10:1
castanho claro 13:1
verde 21:1
cor-de-laranja 26:1
castanho 30:1
amarelo 38:1
violeta 50:1
cor-de-rosa 100:1
Ajuste base da água/química
Ajuste base do ar
