Wasplaats 3 en 4 niet weergegeven.
1 Fijnfilter schoon water (80-100 μm, op-
tie)
2 Afsluitventiel schoon water
3 Afsluitventiel schoon water ter onthar-
ding
4 Afsluitventiel onthard water
5 Zouttank
6 Hardheidssensor
7 Stuurkop base-uitwisselaar
8 Base-uitwisselaarfles
9 RO-membranen
10 Debietmeter permeaat
11 Verdelerblok
12 Begrenzer
13 Koudwaterreservoir
14 Niveauschakelaar BUFFERRESER-
VOIR VOL
15 Niveauschakelaar POMP RO IN
16 Niveauschakelaar BUFFERRESER-
VOIR LEEG
17 Afsluitventiel permeaatreservoir
18 Bufferreservoir permeaat
19 Drukschakelaar watergebrek RO
20 Manometer bedrijfsdruk
21 Pomp RO
22 Afnameventiel onthard water
23 Actiefkoolstoffilter
24 Micronfilter
25 Zoutwaterventiel in zouttank
26 Magneetklep koud water
27 Magneetventiel permeaat
28 Hogedrukpomp
29 Overstroomklep
30 Handspuitpistool met wasborstel
31 Doseerpomp
32 Drukschakelaar Lucht
33 Compressor
34 Zuigslang reinigingsmiddel
35 Reinigingsmiddelfilter, voetklep
36 Magneetklep warm water
37 Aflaatventiel
38 Watertekortbeveiliging
39 Warmwaterreservoir
40 Warmwatercirculatiepomp
41 Temperatuursensor warm water
42 Debietbewaker
43 Temperatuursensor branderuitgang
44 Brander met doorloopgeiser
45 Brandstoftank (optie)
46 Branderventilator met brandstofpomp
47 Magneetklep brandstof
48 Uitlaatgasthermostaat
49 Vlambewaking
50 Bypass-ventiel halvelast met smoorele-
ment, enkel bij hogedrukmodule type
908
2-Uitvoering gereedschap (optie)
A Magneetklep hoge druk
B Magneetklep schuim
C Handspuitpistool met straalpijp
D Wasborstel
Functie

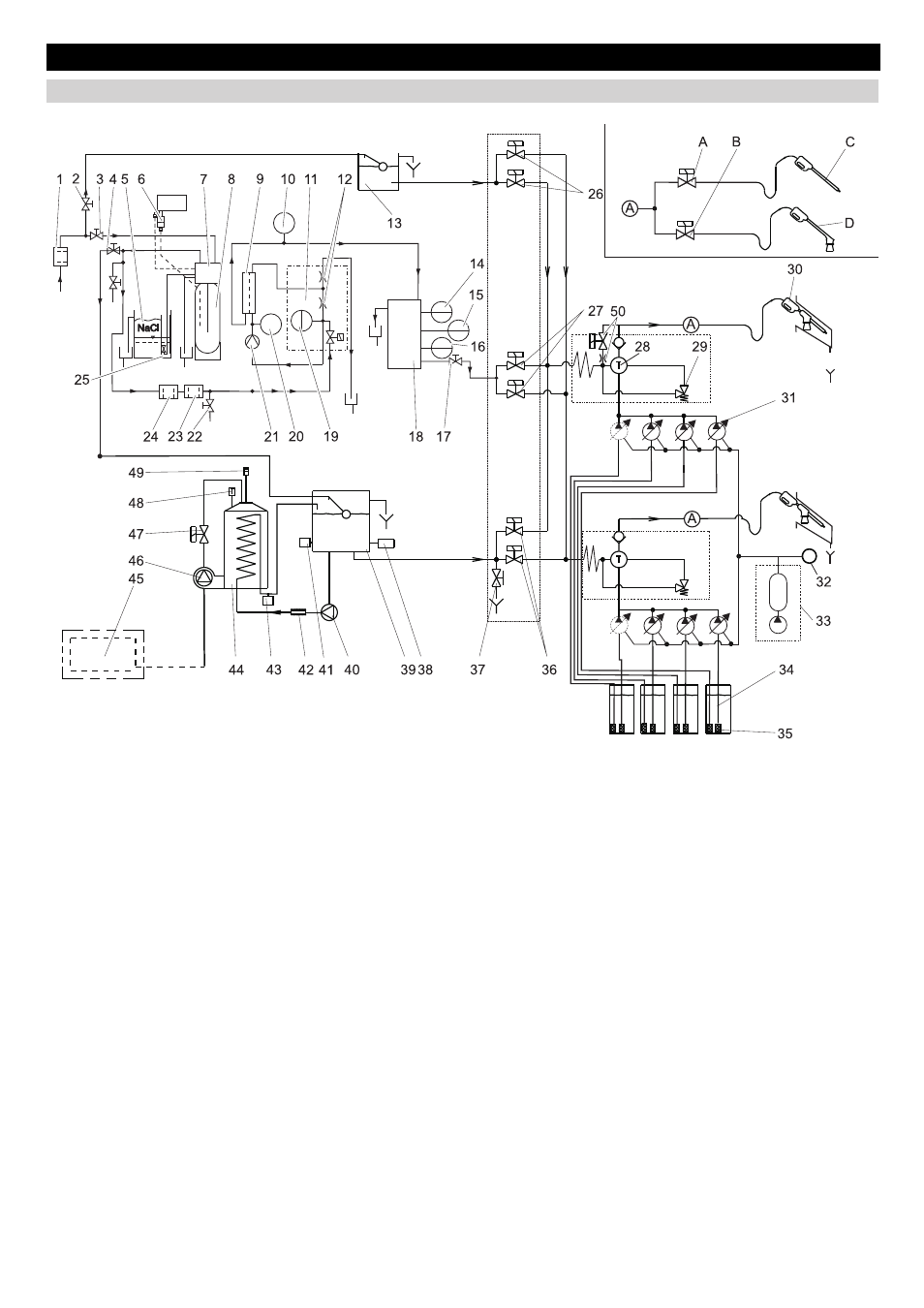

Stroomschema van installatie met nat schuim
