21

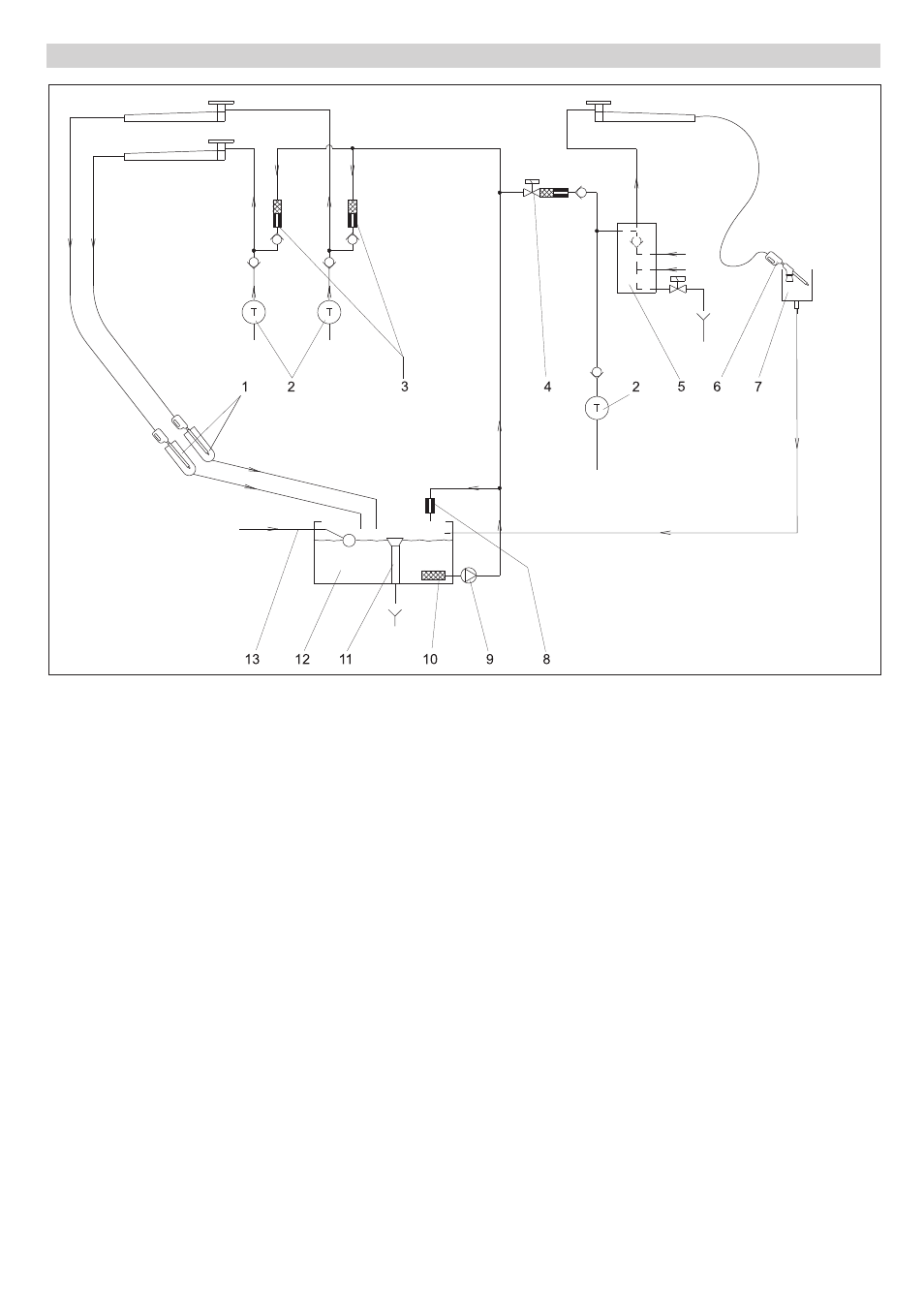

1 Pistola a spruzzo (esecuzione a 2 di-
spositivi)
2 Pompe alta pressione
3 Valvola di non ritorno con farfalla e filtro
4 Valvola elettromagnetica con valvola di
non ritorno, con farfalla e filtro
5 Valvola di non ritorno con camera di mi-
scelazione schiuma e valvola di decom-
pressione
6 Pistola manuale a spruzzo con spazzo-
la di lavaggio (esecuzione a 1 utensile)
7 Contenitore di raccolta
8 Valvola a farfalla
9 Pompa di circolazione protezione anti-
gelo
10 Filtro
11 Troppo pieno
12 Contenitore per antigelo acqua di ricir-
colo
13 Valvola a galleggiante per alimentazio-
ne acqua dolce
Avvertenza
Nell'esecuzione a 2 dispositivi con schiuma
a secco come antigelo sono impiegati tubi
flessibili per schiuma riscaldati.
Nella postazione di lavaggio 3 e 4 l'acqua
antigelo è persa.
Antigelo interno (opzionale)
23
