- 36

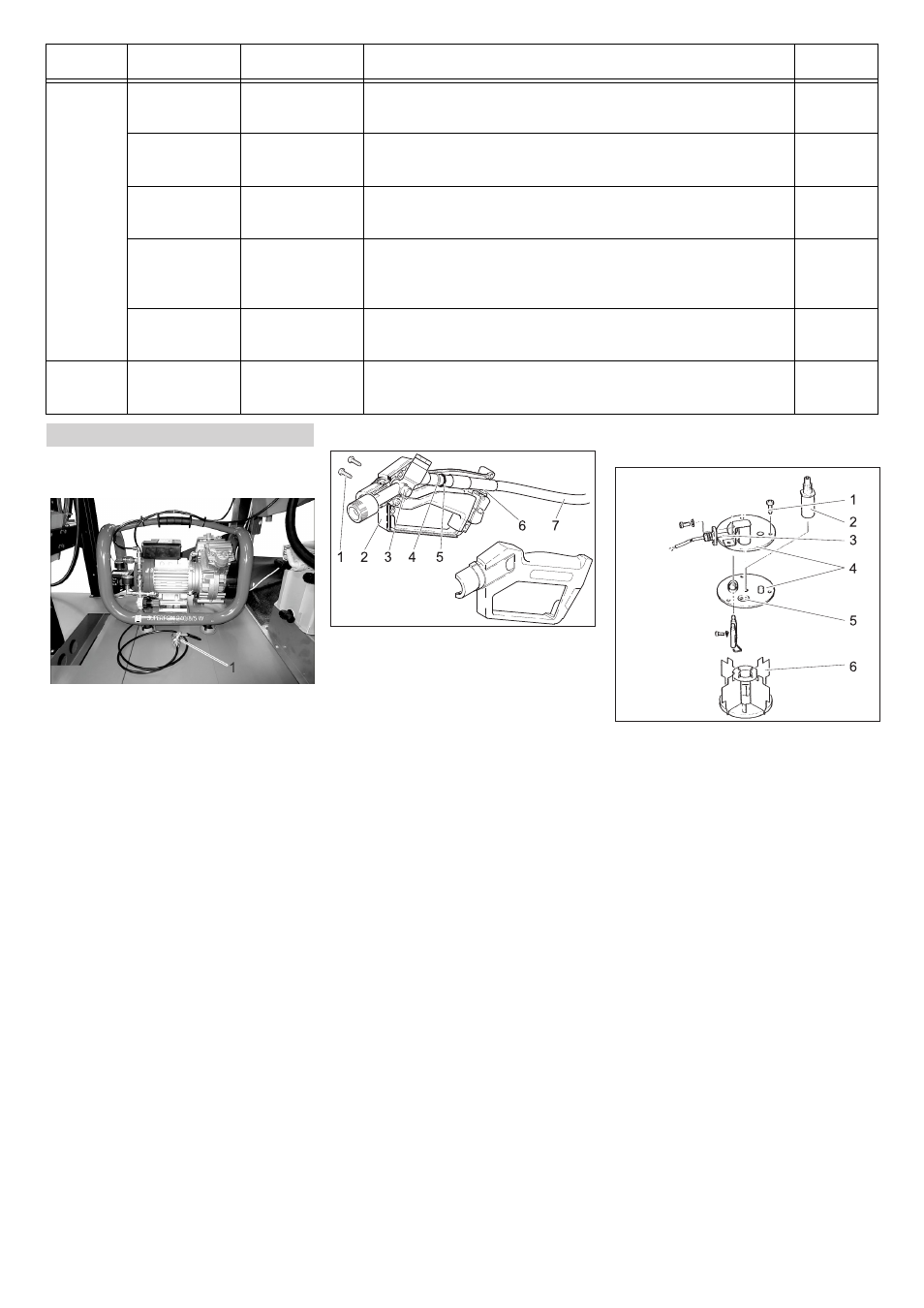

1 Βαλβίδα απομάκρυνσης συμπυκνώμα-
τος
 Κρατήστε τη βαλβίδα εκροής συμπυ-
κνώματος πάνω από ένα φρεάτιο ή ένα
δοχείο συλλογής.
 Ανοίξτε τη βαλβίδα εκροής συμπυκνώ-
ματος και αφήστε το συμπύκνωμα να
εκρεύσει.
 Κλείστε τη βαλβίδα εκροής συμπυκνώ-
ματος.
1 Βίδα
2 Μισό του περιαυχενίου λαβής
3 Αρμός
4 Βελονωτό έδρανο
5 Στεγανωτικός δακτύλιος
6 Επιφάνεια επαφής σωλήνα/περιαυχένι-
ου λαβής
7 Ελαστικός σωλήνας υψηλής πίεσης
 Ξεβιδώστε το σωλήνα ψεκασμού.
 Ξεβιδώστε 6 κοχλίες.
 Αφαιρέστε το μισό του περιαυχένιου λα-
βής.
 Γεμίστε με λιπαντικό το θάλαμο για τα
βελονωτά έδρανα στο περιαυχένιο λα-
βής.
 Λιπάνετε το βελονωτό έδρανο και το
μονωτικό δακτύλιο.
 Λιπάνετε την επιφάνεια επαφής σωλή-
να/περιαυχένιου λαβής.
 Βιδώστε ξανά μεταξύ τους τα δύο μισά
του περιαυχένιου λαβής.
1 Βίδα
2 Στήριγμα ακροφυσίου
3 Αισθητήρας φωτός
4 Κάλυμμα
5 Υαλοδείκτης
6 Πλάκα πέδησης
 Λύστε τον αγωγό καυσίμου.
 Τραβήξτε από το πλάι στον αισθητήρα
φωτός από το στήριγμα.
 Ξεβιδώστε 3 κοχλίες.
 Αφαιρέστε το καπάκι με το στήριγμα
του αισθητήρα φωτός.
 Αφαιρέστε την πλάκα πέδησης από το
στήριγμα ακροφυσίου.
 Καθαρίστε τον υαλοδείκτη.
 Συναρμολογήστε τα εξαρτήματα με την
αντίστροφη σειρά.
ετησίως Έλεγχος ασφαλεί-
ας Συνολική εγκατά-
σταση Έλεγχος ασφαλείας κατά τις οδηγίες συσκευών ρίψης υγρών / τους κανο-
νισμούς πρόληψης ατυχημάτων. Υπηρεσία
εξυπηρέτη-
σης πελατών
Συντήρηση Συνολική εγκατά-
σταση Σύμβαση συντήρησης με αντικατάσταση όλων των αναλώσιμων μερών. Υπηρεσία
εξυπηρέτη-
σης πελατών
έλεγχος Ρυθμιστής θερμο-
κρασίας Ελέγξτε τη λειτουργία των δύο ελεγκτών θερμοκρασίας. Υπηρεσία
εξυπηρέτη-
σης πελατών
αντικατάσταση Σετ φίλτρου για φίλ-
τρο ενεργού άνθρα-
κα WSO Κλείστε τη βαλβίδα διακοπής φρέσκου νερού (εγκατεστημένη), ξεβιδώστε
και ξεπλύνετε τη θήκη του φίλτρου, αντικαταστήστε το σετ φίλτρου με ένα
νέο σετ, επανασυναρμολογήστε το σετ φίλτρου και τη θήκη, ανοίξτε τη
βαλβίδα διακοπής καθαρού νερού, ενεργοποιήστε την εγκατάσταση. Χειριστής/
Υπηρεσία
εξυπηρέτη-
σης πελατών
έλεγχος Αντλία μονάδας ΑΟ Ενημερώστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών. Ελέγξτε την
χαρακτηριστική γραμμή (ποσότητα προσαγωγής και πίεση).
Υπηρεσία
εξυπηρέτη-
σης πελατών
Ανά πενταε-
τία ή όταν
απαιτείται καθαρισμός Δεξαμενή καυσίμου Αντλήστε το υπόλοιπο καύσιμο. Απομακρύνετε τα ιζήματα και διαθέστε τα
στο σύστημα απορριμμάτων. Καθαρίστε το εσωτερικό της δεξαμενής.
Υπηρεσία
καθαρισμού
δεξαμενής
Χρονική
στιγμή Ενέργεια Σχετικό συγκρότη-
μα Εκτέλεση από
Εργασίες συντήρησης
Αδειάστε το συμπυκνωμένο νερό από
το συμπιεστή
Λιπάνετε το πιστολέτο χειρός Καθαρισμός του υαλοδείκτη παρακο-
λούθησης της φλόγας
350 EL
