Οι θέσεις πλύσης 3 και 4 δεν απεικονίζο-
νται.
1 Λεπτό φίλτρο φρέσκου νερού (80-100
μm, προαιρετικό)
2 Βαλβίδα διακοπής φρέσκου νερού
3 Βαλβίδα διακοπής φρέσκου νερού για
αποσκλήρυνση
4 Βαλβίδα διακοπής αποσκληρυμένου
νερού
5 Δεξαμενή άλατος
6 Αισθητήρας σκληρότητας
7 Κεφαλή ελέγχου εναλλάκτη βάσεων
8 Φιάλη εναλλάκτη βάσεων
9 Μεμβράνη ΑΟ
10 Μετρητής ροής διηθήματος
11 Μπλοκ διανομής
12 Πεταλούδα
13 Δοχείο με πλωτήρα κρύου νερού
14 Διακόπτης στάθμης ΔΙΑΧΩΡΙΣΤΙΚΟ
ΔΟΧΕΙΟ ΠΛΗΡΕΣ
15 Διακόπτης στάθμης ΑΝΤΛΙΑ ΑΟ
ΕΝΕΡΓΗ
16 Διακόπτης στάθμης ΔΙΑΧΩΡΙΣΤΙΚΟ
ΔΟΧΕΙΟ ΚΕΝΟ
17 Βαλβίδα σφράγισης δοχείου διηθήμα-
τος
18 Διαχωριστικό δοχείο διηθήματος
19 Διακόπτης πίεσης έλλειψης νερού ΑΟ
20 Μανόμετρο πίεσης εργασίας
21 Αντλία ΑΟ
22 Βαλβίδα λήψης αποσκληρυμένου νε-
ρού
23 Φίλτρο ενεργού άνθρακα
24 Πολύ λεπτό φίλτρο
25 Βαλβίδα άλμης στη δεξαμενή άλατος
26 Ηλεκτρομαγνητική βαλβίδα κρύου νε-
ρού
27 Ηλεκτρομαγνητική βαλβίδα διηθήματος
28 Αντλία υψηλής πίεσης
29 Βαλβίδα υπερχείλισης
30 Επίμηκες ακροφύσιο αφρού (έκδοση με
2 εργαλεία)
31 Θάλαμος ανάμειξης αφρού (έκδοση 2
εργαλείων)
32 Πιστολέτο χειρός (έκδοση με 2 εργα-
λεία)
33 Δοσομετρική αντλία
34 Πιστολέτο χειρός με βούρτσα πλυσίμα-
τος (έκδοση με 1 εργαλείο)
35 Θάλαμος ανάμειξης αφρού (έκδοση 1
εργαλείου)
36 Εκτόνωση πίεσης ηλεκτρομαγνητικής
βαλβίδας
37 Πιεζοδιακόπτης αέρα
38 Συμπιεστής
39 Εύκαμπτος σωλήνας αναρρόφησης
απορρυπαντικού
40 Φίλτρο απορρυπαντικού, βαλβίδα πο-
δός
41 Ηλεκτρομαγνητική βαλβίδα ζεστού νε-
ρού
42 Βαλβίδα εκκένωσης
43 Ασφάλεια έλλειψης νερού
44 Δοχείο με πλωτήρα ζεστού νερού
45 Αντλία κυκλοφορίας ζεστού νερού
46 Αισθητήρας θερμοκρασίας ζεστού νε-
ρού
47 Σύστημα παρακολούθησης ροής
48 Αισθητήρας θερμοκρασίας εξόδου καυ-
στήρα
49 Καυστήρας με θερμαντήρα διαρκείας
50 Δεξαμενή καυσίμου (προαιρετικό)
51 Ανεμιστήρας καυστήρα με αντλία καυ-
σίμου
52 Ηλεκτρομαγνητική βαλβίδα καυσίμου
53 Θερμοστάτης καυσαερίων
54 Σύστημα παρακολούθησης φλόγας
55 Μειωτήρας πίεσης αέρος
56 Ηλεκτρομαγνητική βαλβίδα
57 Μπλοκ διανομής αέρα

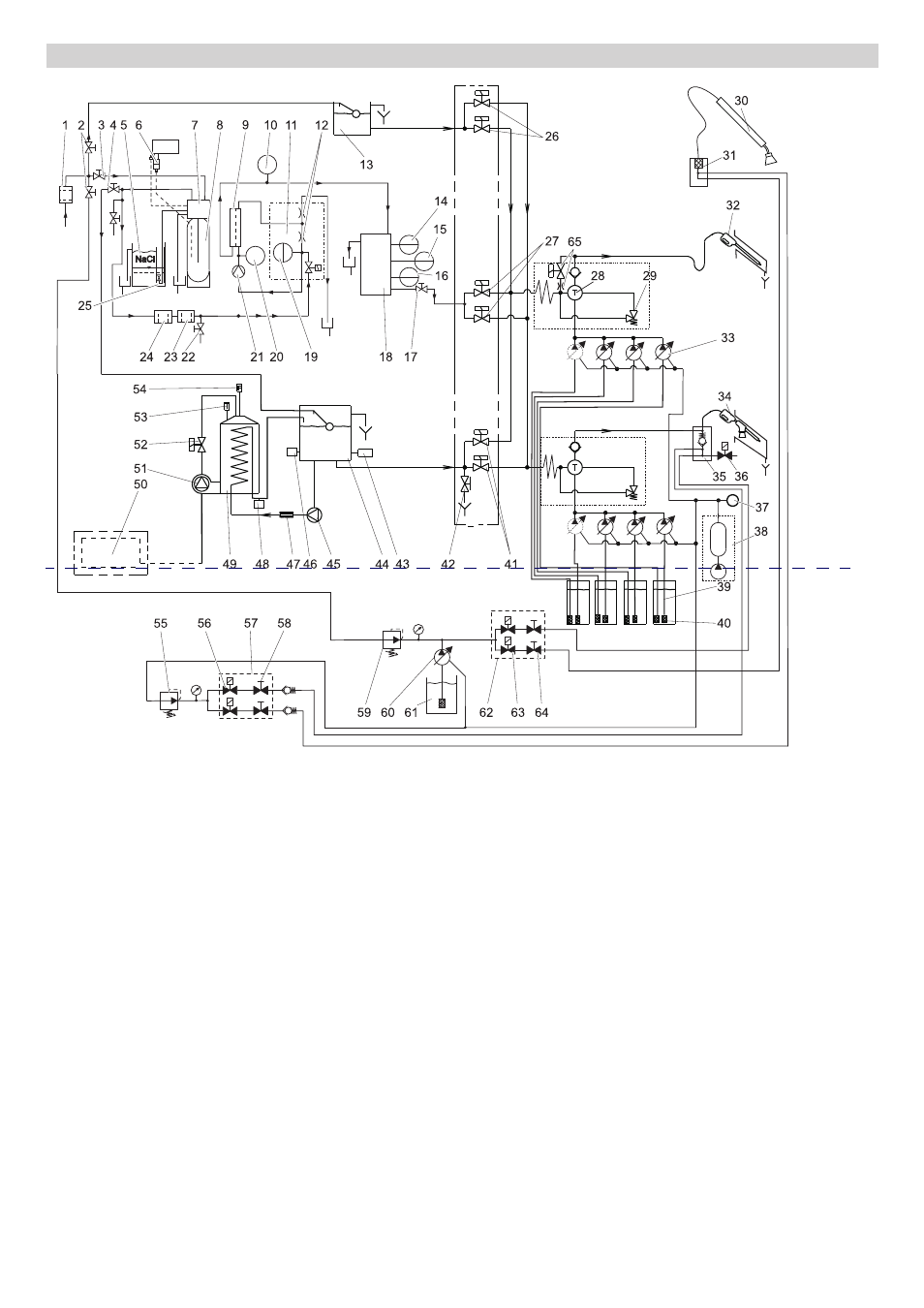

Σχεδιάγραμμα ροής της μονάδας με ξηρό αφρό
