24

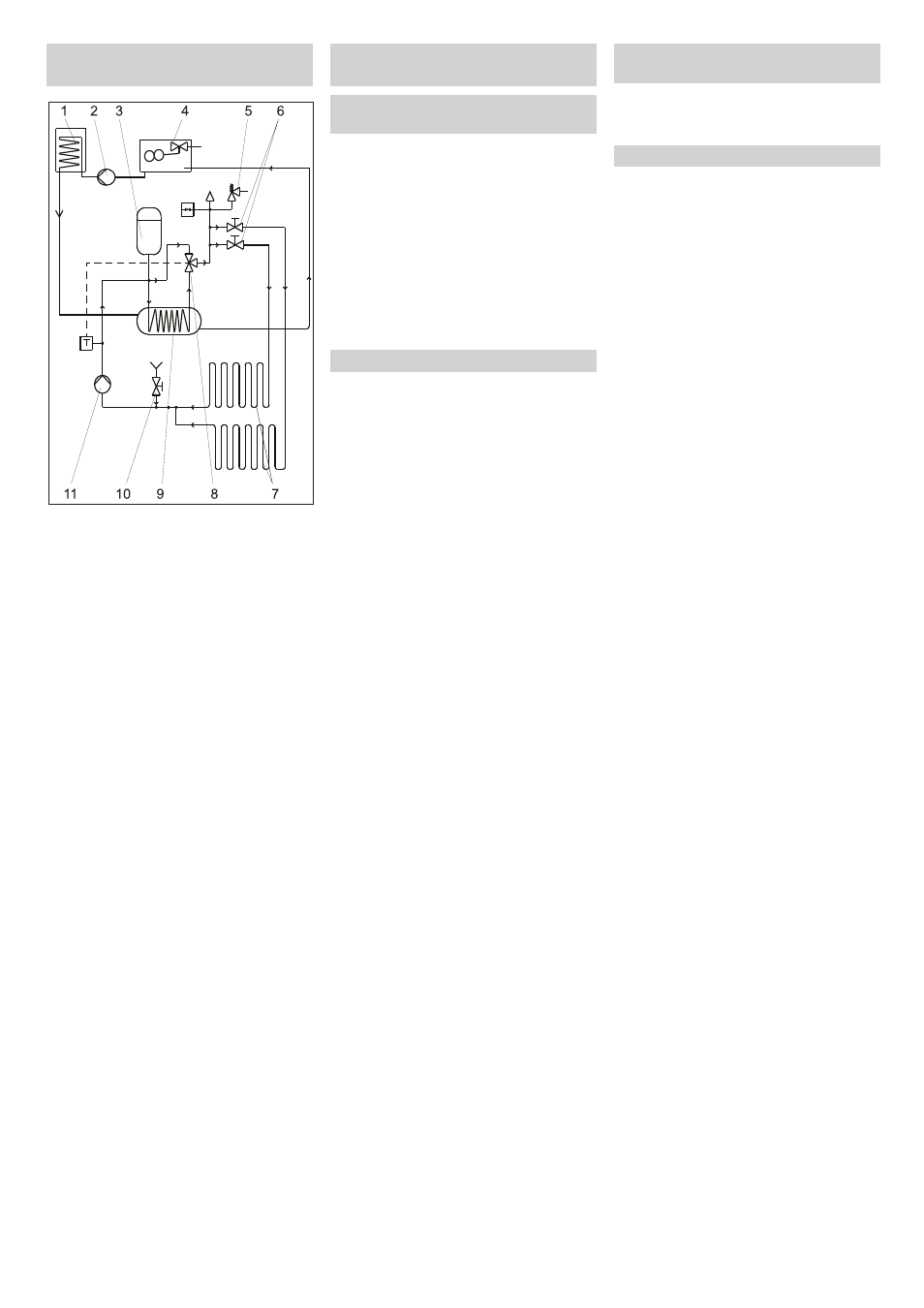

Места мойки 3 и 4 не отображаются.
1 Горелка с проточным нагревателем
2 Циркуляционный насос системы по-
дачи горячей воды
3 Компенсационный резервуар
4 Бак с поплавком для теплой воды
5 Предохранительный клапан
6 Запорный клапан системы подачи
7 Трубопровод системы обогрева ме-
ста мойки
8 Смеситель термостата
9 Теплообменник
10 Запорный клапан наполняющего тру-
бопровода
11 Циркуляционный насос системы обо-
грева места мойки
–
Открывается при превышении допу-
стимого рабочего давления, то есть,
при отпускании рычага ручного пи-
столета-распылителя, в результате
чего вода поступает в контур. При по-
вторном открывании ручного писто-
лета-распылителя обеспечивается
немедленная подача струи высокого
давления.
Перепускной клапан настроен и оплом-
бирован на заводе. Настройка осу-
ществляется только сервисной службой.
–
Предохранительный клапан защи-
щает нагревательный контур систе-
мы обогрева места мойки
(дополнительная функция) от превы-
шения давления.
–
Регулирует температуру подачи
воды в систему обогрева места мой-
ки (дополнительная функция) в зави-
симости от температуры обратной
воды
Если горелка не зажигается или во вре-
мя работы пламя гаснет, датчик контр-
оля пламени закрывает магнитный
клапан подачи топлива и отключает на-
гнетатель горелки.
–
Если температура отработанных га-
зов превышает допустимое значе-
ние, то термостат отрботанных газов
отключает и блокирует горелку.
–
Если в результате слива горячей
воды и последующей подачи холод-
ной воды температура в баке с по-
плавком для горячей воды падает,
датчик температуры включает цирку-
ляционный насос системы подачи го-
рячей воды и выключает его при
достижении максимальной темпера-
туры.
–
Следует избегать образования па-
ров в прямоточном котле.
–
После включения циркуляционного
насоса подачи горячей воды индика-
тор потока включает горелку.
–
Если горелка включается при низком
уровне воды в баке с поплавком, то
подача горячей воды отключается.
–
Выключатель защиты двигателя пре-
рывает электрическую цепь при пе-
регрузке двигателя.
Если жесткость воды превышает пре-
дельное значение, то система управле-
ния производит расчет остаточной
емкости фланца катионообменника.
Регенерацию фланца катионообменни-
ка следует провести не позднее следую-
щего вечера.
При недостатке воды установка оста-
навливается во избежание работы насо-
са всухую.
Используется для выключения насоса
при полном промежуточном резервуаре
для пермеата.
Выключатель обратноосмотического на-
соса для производства пермеата вклю-
чен.
Подает сигнал на установку, если про-
межуточный резервуар для пермеата
пуст.
Обогрев места мойки
(дополнительная функция).
Устройства контроля и
безопасности
Перепускной клапан насоса высокого
давления
Предохранительный клапан
Смеситель термостата
Контроль пламени
Термостат отработанных газов
Регулятор температуры
Ограничитель температуры
Индикатор потока
Система предохранения от отсутст-
вия воды
Выключатель защиты двигателя
Сенсор степени жесткости воды
Пневматический выключатель недо-
статка воды обратного осмоса RO
Выключатель уровня «Промежуточ-
ный резервуар полон»
Выключатель уровня "Обратноосмо-
тический насос включен"
Выключатель уровня «Промежуточ-
ный резервуар пуст»
