23

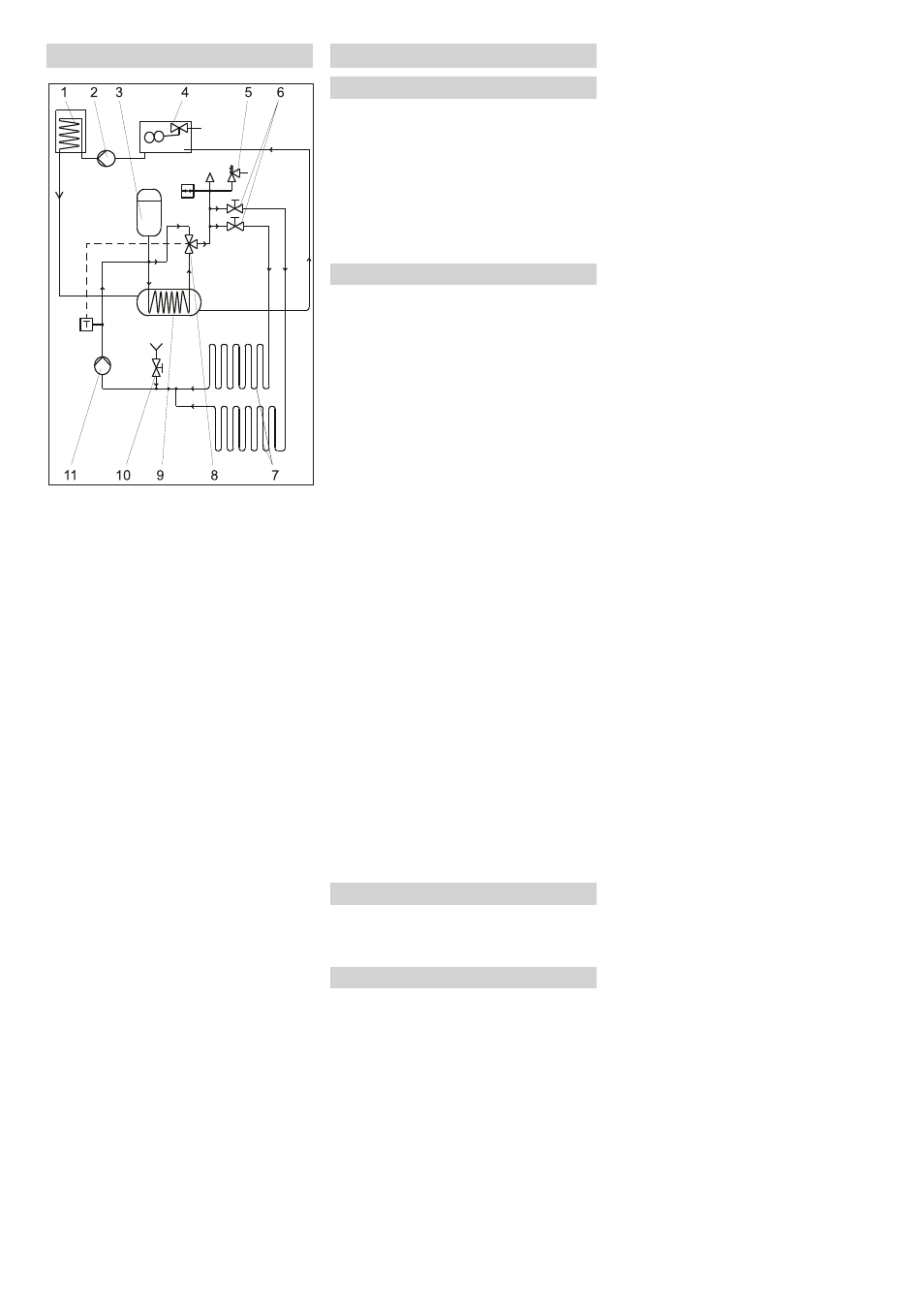

Pesupaikkoja 3 ja 4 ei ole esitetty.
1 Poltin tihkulämmittimellä
2 Lämpimän veden kierrätyspumppu
3 Paisuntasäiliö
4 Lämpimän veden uimurisäiliö
5 Turvaventtiili
6 Syöttöjohdon sulkuventtiili
7 Putkijohdotus pesupaikan lämmitys
8 Termostaattisekoitusventtiili
9 Lämmönvaihdin
10 Täyttöjohdon sulkuventtiili
11 Pesupaikan lämmityksen kiertopumppu
–
Aukeaa sallitun käyttöpaineen ylittyes-
sä, myös kun käsiruiskupistooli vipu
lasketaan irti, ja johtaa vettä kierrossa.
Kun käsiruiskupistooli aukaistaan uu-
delleen, korkeapainesuihku on välittö-
mästi käytettävissä.
Ylivirtausventtiili on tehtaalla säädetty ja
varmistettu lyijysinetillä. Ainoastaan asia-
kaspalvelu voi suorittaa säädön.
–
Varoventtiili suojaa pesupaikan lämmi-
tyksen (valinnainen) kiertoa ylipaineel-
ta.
–
Säätää pesupaikan lämmityksen (valin-
nainen) syöttölämpötilan paluulämpöti-
lasta riippuen.
Kun polttimo ei syty tai liekki sammuu käy-
tön aikana, liekinvalvonta sulkee polttoai-
neen magneettiventtiilin ja kytkee polttimen
puhaltimen pois.
–
Kun poistokaasun lämpötila nousee
sallitun arvon yli, poistokaasujen ter-
mostaatti kytkee polttimen pois ja lukit-
see sen.
–
Kun lämpimän veden uimurisäiliön ve-
den lämpötila laskee lämpimää vettä
otettaessa ja kylmän veden virratessa
säiliöön, lämpötila-anturi kytkee lämpi-
män veden kierrätyspumpun päälle ja
maksimilämpötilan saavutettua taas
pois päältä.
–
Estää höyryn muodostumisen kattilas-
sa.
–
Kun lämpimän veden kierrätyspumppu
on käynnistynyt, virtausvahti kytkee
polttimen päälle.
–
Kytkee polttimen pois lämpimän veden
uimurisäiliön vesimäärän ollessa liian
vähäinen.
–
Moottorin turvakytkin katkaisee virran,
jos moottori ylikuormittuu.
Pehmennetyn veden kovuusarvon nous-
tessa raja-arvon yli ohjaus laskee emäksen
vaihtopullon jäljelle jäävän kapasiteetin.
Emäksen vaihtopullon regenerointi käyn-
nistyy viimeistään seuraavana yönä.
Veden puutteen ilmetessä laite pysähtyy,
jotta pumppu ei käy tyhjänä.
Kytkee pumpun pois päältä, kun mineraalit-
toman permeat-veden puskurisäiliö on
täynnä.
Kytkee RO-pumpun permeaatin tuotan-
toon.
Antaa merkin laitteelle, kun permeaatin
puskurisäiliö on tyhjä.
Pesupaikan lämmitin (valinnainen)
Valvonta- ja turvavarusteet
Suurpainepumpun ylivirtausventtiili
Turvaventtiili
Termostaattisekoitusventtiili
Liekinvalvonta
Palokaasutermostaatti
Lämpötilasäädin
Lämpötilan rajoitin
Virtausvahti
Alivesisuoja
Moottorin turvakytkin
Kovan veden sensori
RO:n vähäisen vesimäärän painekytkin
Tasokatkaisin, puskurisäiliö täysi
Tasokatkaisin Pumppu RO päälle
Tasokatkaisin, puskurisäiliö tyhjä
285
FI
