- 48
Aviso
A instalação só pode ser instalada por
– Técnicos do serviço de assistência da
KÄRCHER
– Pessoas autorizadas pela Kärcher
ṇ
Advertência
Deve ser assegurado que na proximidade
de entradas de ar não existam emissões
de gases de escape.
É importante assegurar uma ventilação
adequada de modo a eliminar os gases de
escape adequadamente.
Para proceder a uma montagem correcta
da instalação devem ser cumpridos os se-
guintes requisitos:
– Fundação horizontal e plana, conforme
desenho separado (requisitar junto da
KÄRCHER).
– Consulte informações sobre a ligação
eléctrica nos "Dados técnicos".
– Para saber qual o tipo de ligação de
água consulte os "Dados técnicos".
– Durante o funcionamento de Inverno
assegurar um isolamento/aquecimento
adequado da tubagem de admissão de
água e do combustível.
– Caixa de águas residuais e eliminação
adequada das águas residuais.
– Assegurar suficiente iluminação no lo-
cal de lavagem, garantindo um trabalho
seguro para os clientes.
Desempacotar a instalação e eliminar a
embalagem nos locais de recolha de pro-
dutos de reciclagem.
 Alinhar a instalação num local plano e
horizontal, através dos parafusos de
ajuste no quadro base.
 Colocar o bocal do gás de escape so-
bre o telhado e, por dentro, fixar com os
parafusos incluídos no fornecimento.
 Conectar a mangueira de alta pressão
à instalação.
 Ligar a mangueira (tubo flexível) de alta
pressão à pistola pulverizadora manu-
al.
 Ligar a lança à pistola manual.
 Fixar correctamente todas as porcas de
capa.
Para a separação da rede da água potável
é necessário montar um separador de sis-
tema, tipo BA, categoria 4, entre a instala-
ção e a rede da água potável.
Adicionalmente é necessário respeitar as
prescrições locais em vigor.
Aviso
Sujidade na água de admissão pode dani-
ficar a instalação. A Kärcher recomenda a
utilização de um filtro de água (ver "Aces-
sórios“).
De modo a assegurar a protecção anticon-
gelante da instalação, a admissão da água
deve ser protegida contra congelamento
(p. ex. através de isolamento e aquecimen-
to auxiliar).
ṇ
Advertência
Perigo de danos na instalação em caso de
alimentação da instalação com água ina-
dequada. A instalação só pode ser alimen-
tada com água de qualidade potável.
Requisitos colocados à qualidade de água
crua:
Valores de conexão, ver "Dados técnicos".

Passar o tubo flexível de admissão, por
baixo, pela abertura da instalação e co-
nectá-lo.
ƽ Perigo
Perigo devido a tensão eléctrica!
A ligação à rede tem que ser efectuada por
um electricista experiente e os requisitos
IEC 60664-1 têm que ser cumpridos.
A instalação deve estar protegida por um
disjuntor para corrente de defeito, com
uma corrente de disparo menor ou igual a
30 mA.
Aviso
Na tubagem de admissão da instalação
deve ser instalado num local de fácil aces-
so um botão de DESACTIVAÇÃO de
EMERGÊNCIA, a partir do qual seja possí-
vel desligar toda a instalação.

Após a conexão da instalação verificar
o sentido de rotação da bomba de cir-
culação da água quente e da bomba de
circulação do aquecimento do local de
lavagem (opção).
Aviso

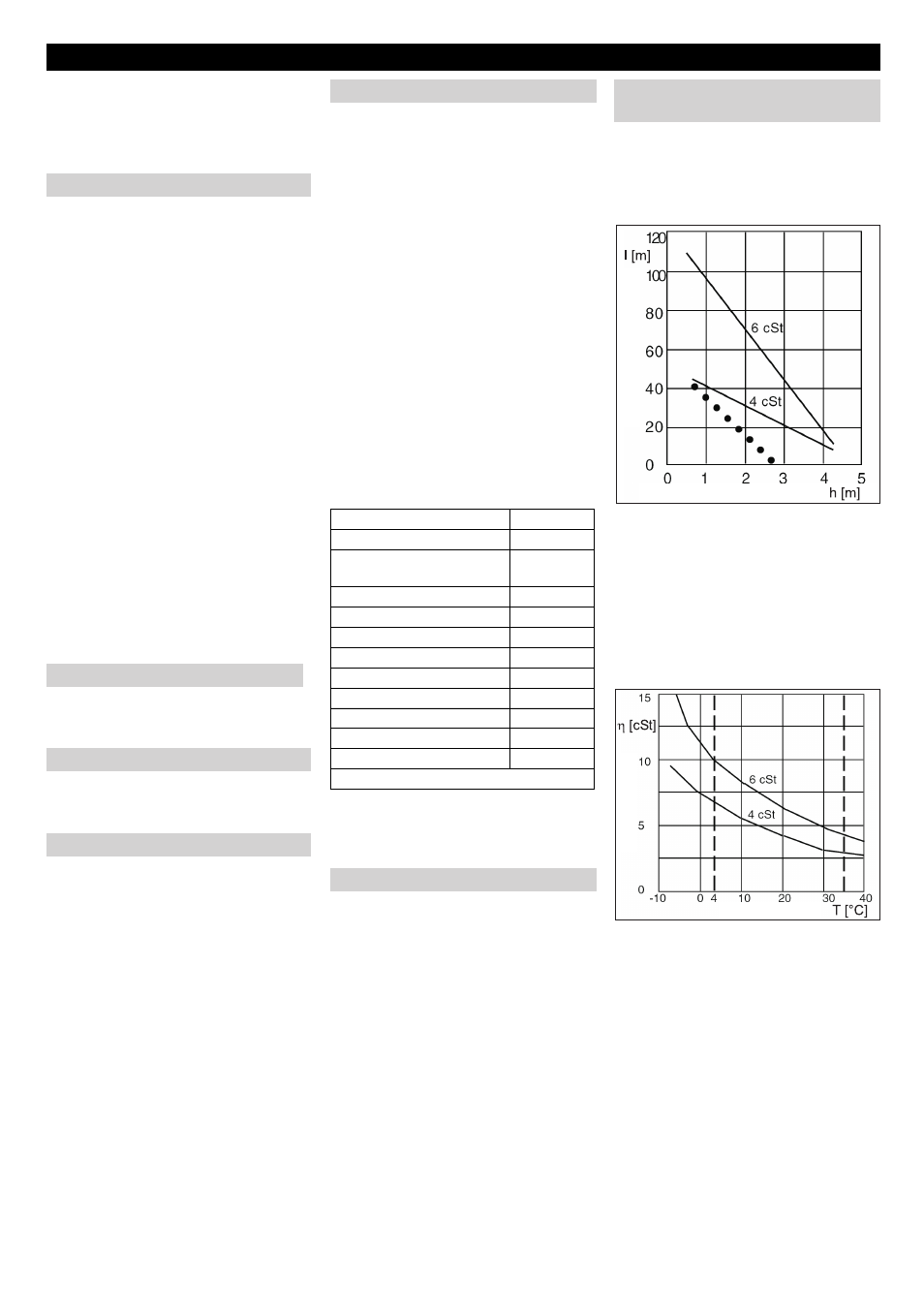

A máxima subpressão permitida na tuba-
gem do combustível (medida entre o filtro
do combustível e a bomba do combustível)
é de 0,4 bar.
A subpressão depende:
– do comprimento da tubagem
– da altura de aspiração
– das armaduras, derivações e ângulos
na tubagem de aspiração (linha de pon-
tos no diagrama)
– do corte transversal da tubagem (a par-
tir de +4°C o óleo de aquecimento ex-
pele parafina EL que se deposita nas
paredes interiores da tubagem)
– Viscosidade do óleo de aquecimento
(dependente da temperatura)
Medidas contra uma subpressão demasia-
do elevada são:
– Diâmetro interno mínimo da tubagem
de 6mm
– Tubagem curta e o mais recta possível
– Máxima viscosidade 4...6 cSt a 20°C
– Utilizar em casos extremos uma tuba-
gem de combustível separada com
bomba de transporte
– Pré-aquecer o óleo de aquecimento,
munir a tubagem de aspiração com
aquecimento auxiliar
– No caso de perigo de geada utilizar
óleo de aquecimento com aditivos (me-
lhoradores de fluxo) (óleo de aqueci-
mento para Inverno).
Instalar instalação (Apenas para técnicos autorizados)
Preparação do local de instalação
Desempacotar a instalação
Colocar e alinhar a instalação
Montar peças de montagem
Bocal do gás de escape
Ferramenta de limpeza
Ligação de água
Parâmetros Valor
Valor ph 6,5...9,5
Condutibilidade eléctrica max. 1000
μS/cm
Hidrocarbonetos < 0,01 mg/l
Cloreto < 250 mg/l
Cálcio < 200 mg/l
Dureza total < 28 °dH
Ferro < 0,2 mg/l
Manganésio < 0,05 mg/l
Cobre < 0,02 mg/l
Sulfato < 240 mg/l
Cloro activo < 0,1 mg/l
Livre de odores agressivos
Ligação eléctrica
Tubo flexível do combustível até ao
tanque do combustível externo
156 PT
