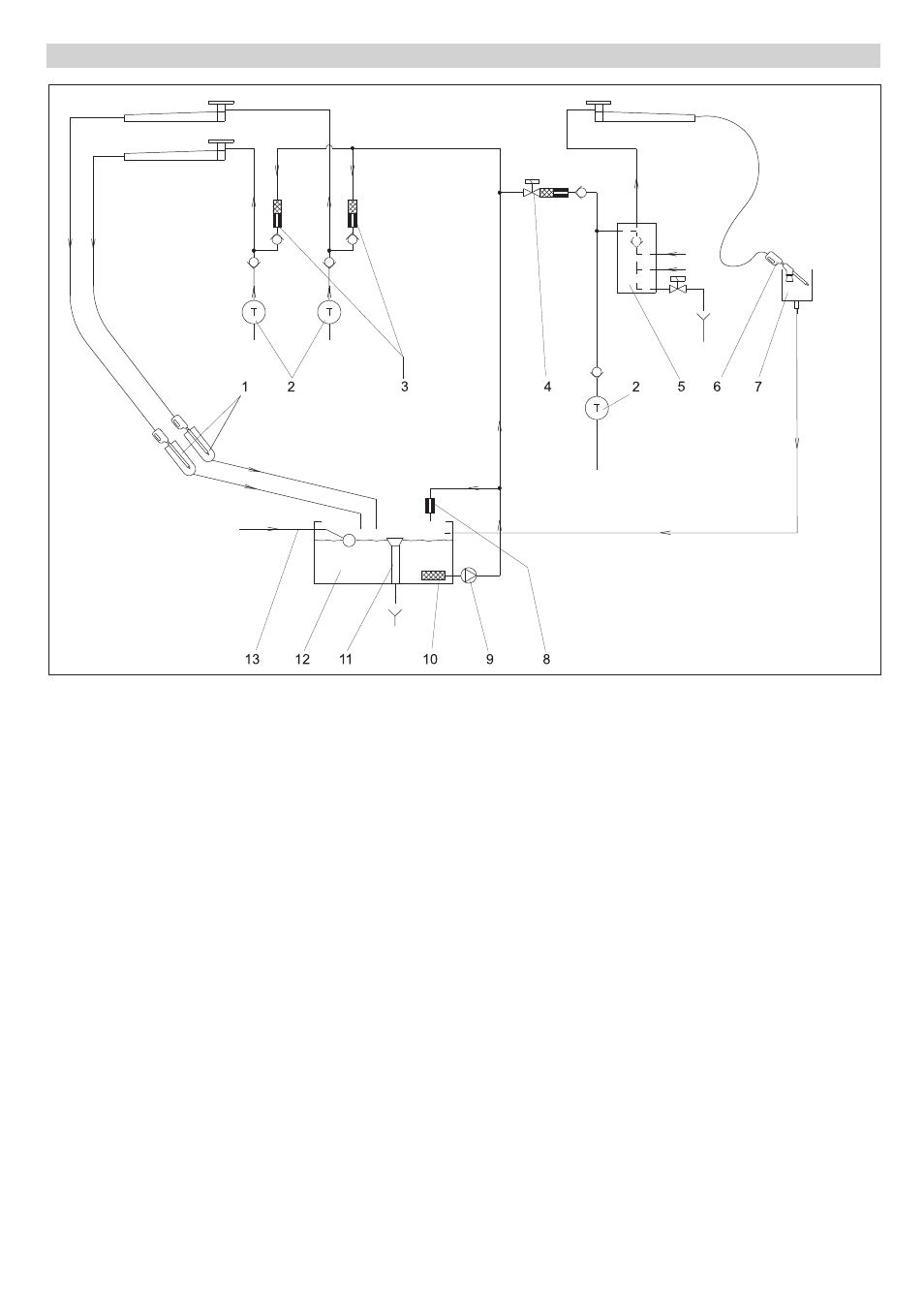

22
1 Ручной пистолет-распылитель (2 ис-
полнение инструмента)
2 Насос высокого давления
3 Обратный клапан с дросселем и ре-
шеткой
4 Магнитный клапан с обратным кла-
паном, дросселем и решеткой
5 Обратный клапан со смесительной
камерой "пена" и клапаном сброса
давления
6 Ручной пистолет-распылитель с мо-
ющей щеткой (1 исполнение инстру-
мента)
7 Приемный резервуар
8 Дроссель
9 Циркуляционный насос системы за-
щиты от замерзания
10 Фильтр
11 Переполнение
12 Резервуар системы защиты от за-
мерзания воды в контуре
13 Поплавковый клапан приемного от-
верстия для мягкой воды
Указание
При использовании инструмента 2-го
исполнения для работы с сухой пеной
шланги подачи пены с электроподогре-
вом используются для защиты от за-
мерзания.
При работе на местах мойки 3 и 4 под-
ается вода для защиты от замерза-
ния.
