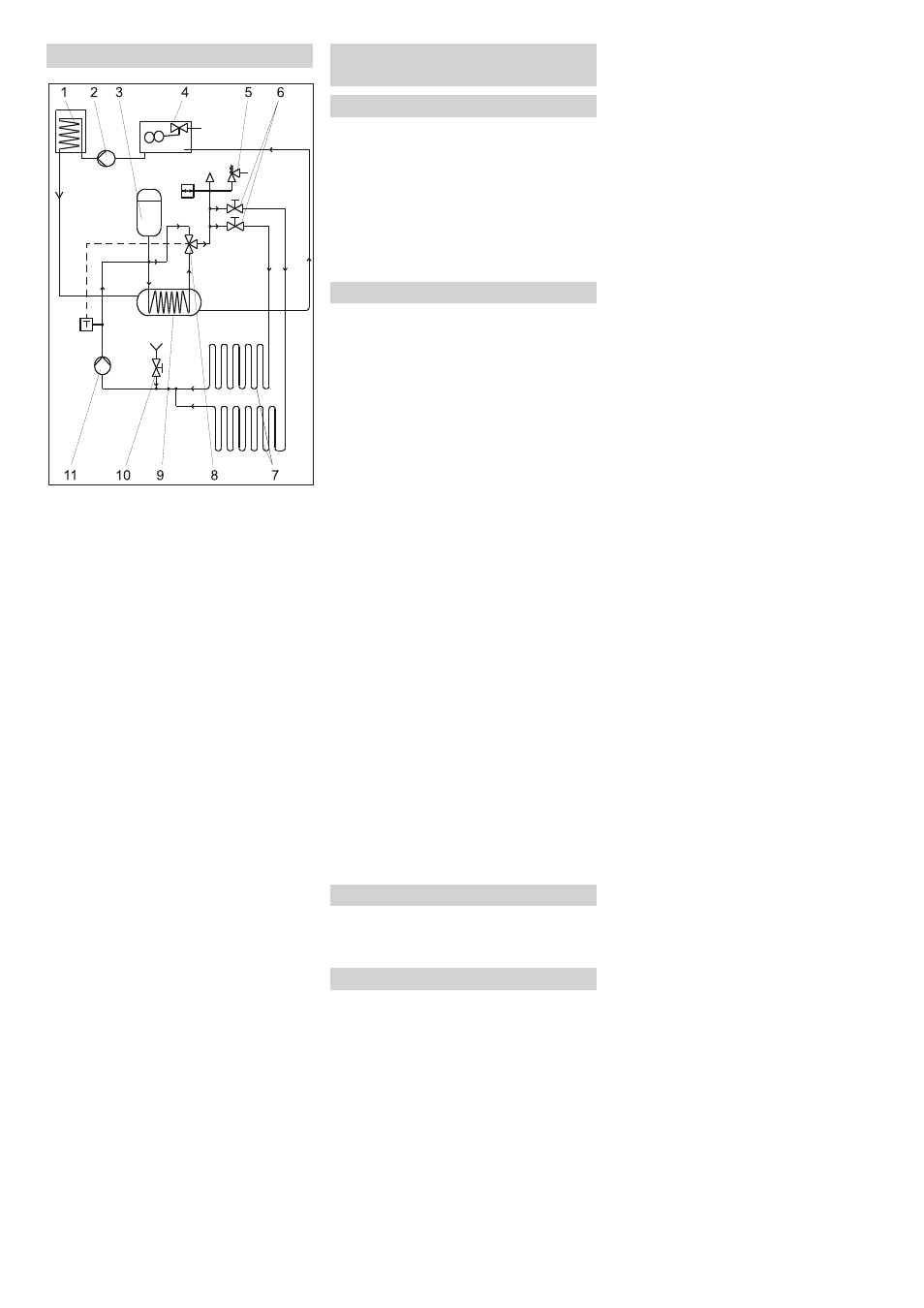

Tvättplats 3 och 4 visas inte.
1 Brännare med flödesuppvärmning
2 Cirkulationspump varmvatten
3 Utjämningskärl
4 Flottörbehållare varmvatten
5 Säkerhetsventil
6 Avstängningsventil framflödesledning
7 Rörledning tvättplattsuppvärmning
8 Termostatblandningsventil
9 Värmeväxlare
10 Avstängningsventil fyllnadsledning
11 Cirkulationspump tvättplatsuppvärm-
ning
– Öppnas vid överskridning av tillåtet
drifttryck, alltså även när spaken på
handsprutpistolen släpps loss, och le-
der vattnet i kretsloppet. Öppnas hand-
sprutan på nytt står högtrycksstrålen
genast till förfogande.
Överströmningsventilen har ställts in och
plomberats hos tillverkaren. Inställning en-
dast av kundservice.
– Säkerhetsventilen skyddar värmekrets-
loppet Tvättplatsuppvärmning (tillval)
mot övertryck.
– Reglerar framflödestemperaturen för
tvättplatsuppvärmningen (tillval) i av-
hängighet av återflödestemperaturen.
När brännaren inte tänder, eller om flam-
man slocknar under drift, så stänger flamö-
verakningen bränslemagnetventilen och
kopplar från brännarfläkten.
– Om avgastemperaturen överskrider till-
låtet värde, kopplar avgastermometern
från brännaren och låser.
– När genom uttagning av varmvatten
och efterflödande kallvatten vattentem-
peraturen sänks i flottörbehållaren med
varmvatten, kopplar temperatursensorn
på cirkulationspumpen för varmvatten
och från igen när maximal temperatur
har uppnåtts.
– Förhindrar att det bildas ånga i genom-
strömningsbehållaren.
– Efter att cirkulationspumpen för varm-
vatten har startat, kopplar flödesbryte-
ren på brännaren.
– Kopplar från brännaren vid för låg vat-
tennivp i flottörbehållaren med varmvat-
ten.
– Motorskyddsbrytaren avbryter ström-
kretsen om motorn överbelastas.
Om resthårdheten på det avhärdade vatt-
net överskrider ett gränsvärde beräknar
styrningen basutbytarflaskans restkapaci-
tet.
Senast under den följande natten startas
regenereringen av basutbytesflaskan.
Vid vattenbrist stoppas anläggningen för att
förhindra att pumpen torrkörs.
Kopplar från pumpen vid full buffertbehålla-
re permeat.
Kopplar till pump RO för produktion av per-
meat.
Avger en signal till anläggningen när buf-
fertbehållaren permeat är tom.
Tvättplatsuppvärmning (tillval) Övervaknings- och
säkerhetsanordningar
Överströmningsventil högtryckspump
Säkerhetsventil
Termostatblandningsventil
Flamövervakning
Avgastermostat
Temperaturregulator
Temperaturbrytare
Flödesbrytare
Vattenbristsäkring
Motorskyddsbrytare
Sensor hårt vatten
Tryckknapp vattenbrist RO
Nivåbrytare bufferbehållare full
Nivåbrytare pump RO på
Nivåbrytare buffertbehållare tom
