Места мойки 3 и 4 не отображаются.
1 Фильтр для тонкой очистки свежей
воды (80-100 мкм, опция)
2 Запорный клапан трубопровода по-
дачи свежей воды
3 Запорный клапан свежей воды для
смягчения
4 Запорный клапан для смягченной
воды
5 Емкость с солью
6 датчик жесткости.
7 Управляющая головка катионооб-
менника
8 Фланец катионообменника
9 Мембрана обратного осмоса RO
10 Расходомер пермеата
11 Распределительный блок
12 Дроссель
13 Бак с поплавком для холодной воды
14 Выключатель уровня «ПРОМЕЖУ-
ТОЧНЫЙ РЕЗЕРВУАР ЗАПОЛНЕН»
15 Выключатель уровня «ОБРАТНООС-
МОТИЧЕСКИЙ НАСОС ВКЛЮЧЕН»
16 Выключатель уровня «ПРОМЕЖУ-
ТОЧНЫЙ РЕЗЕРВУАР ПУСТ»
17 Запорный клапан резервуара с пер-
меатом
18 Промежуточный резервуар с перме-
атом
19 Пневматический выключатель «Не-
достаток воды обратного осмоса»
20 Манометр рабочего давления
21 Насос в системе обратного осмоса
22 Клапан отбора пробы смягченной
воды
23 Фильтр из
24 активированного угля
25 Фильтр сверхтонкой очистки
26 Клапан подачи солевого раствора в
емкости для соли
27 Магнитный клапан системы подачи
холодной воды
28 Магнитный клапан системы подачи
пермеата
29 Насос высокого давления
30 Перепускной клапан
31 Труба для пены (2 исполнение ин-
струмента)
32 Смесительная камера "пена" (2 ис-
полнение инструмента)
33 Ручной пистолет-распылитель (2 ис-
полнение инструмента)
34 Дозировочный насос
35 Ручной пистолет-распылитель с мо-
ющей щеткой (1 исполнение инстру-
мента)
36 Смесительная камера "пена" (1 ис-
полнение инструмента)
37 Магнитный клапан сброса давления
38 Манометрический выключатель воз-
духа
39 Компрессор
40 Всасывающий шланг моющего сред-
ства
41 Фильтр для чистящего средства,
приемный клапан
42 Магнитный клапан подачи теплой
воды

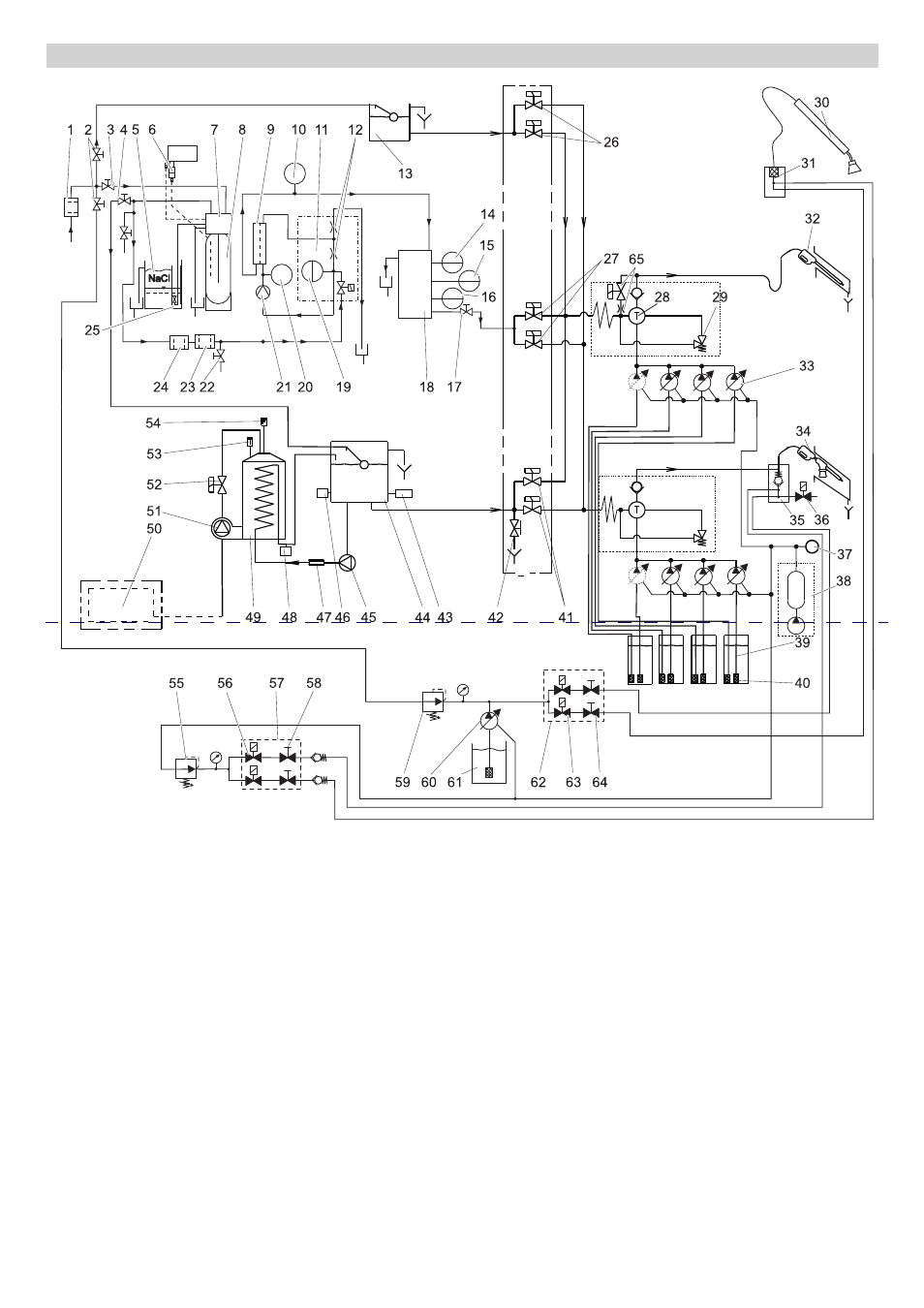

Поточная схема установки с сухой пеной
