16
Vaskeplass 3 og 4 ikke vist.
1 Finfilter rentvann (80-100 μm, valgmu-
lighet)
2 Stengeventil rentvann
3 Stengeventil rentvann for avkalking
4 Stengeventil mykt vann
5 Salttank
6 Hardhetssensor
7 Styrehoode baseutbytter
8 Baseutbytterflaske
9 RO-membran
10 Gjennomstrømningsmåler permeat
11 Fordelerblokk
12 Strupeventil
13 Flottørbeholder kaldtvann
14 Nivåbryter BUFFERTANK FULL
15 Nivåbryter PUMPE RO PÅ
16 Nivåbryter BUFFERTANK TOM
17 Stengeventil permeat-beholder
18 Buffertank Permeat
19 Trykkbryter vannmangel RO
20 Manometer arbeidstrykk
21 Pumpe RO
22 Uttaksventil mykt vann
23 Aktivkullfilter
24 Finfilter
25 Saltlakeventil i salttank
26 Magnetventil kaldtvann
27 Magnetventil permeat
28 Høytrykkspumpe
29 Overstrømsventil
30 Høytrykkspistol med vaskebørste
31 doseringspumpe
32 Trykkbryter luft
33 Kompressor
34 Sugeslange rengjøringsmiddel
35 Rengjøringsmiddelfilter, fotventil
36 Magnetventil varmtvann
37 Avtappingsventil
38 Lavvannssikring
39 Flottørbeholder varmtvann
40 Sirkulasjonspumpe varmtvann
41 Temperatursensor varmtvann
42 Strømningsovervåker
43 Temperatursensor brennerutgang
44 Brenner med gjennomløpsvarmer
45 Drivstofftank (Valgmulighet)
46 Brennervifte med drivstoffpumpe
47 Magnetventil drivstoff
48 Avgasstermostat
49 Flammeovervåkning
50 Bypassventil halvlast med strupeventil,
kun ved høytrykksmodul type 908
2-verktøy utforming (valgmulighet)
A Magnetventil høytrykk
B Magnetventil skum
C Høytrykkspistol med strålerør
D Vaskebørste
Funksjon

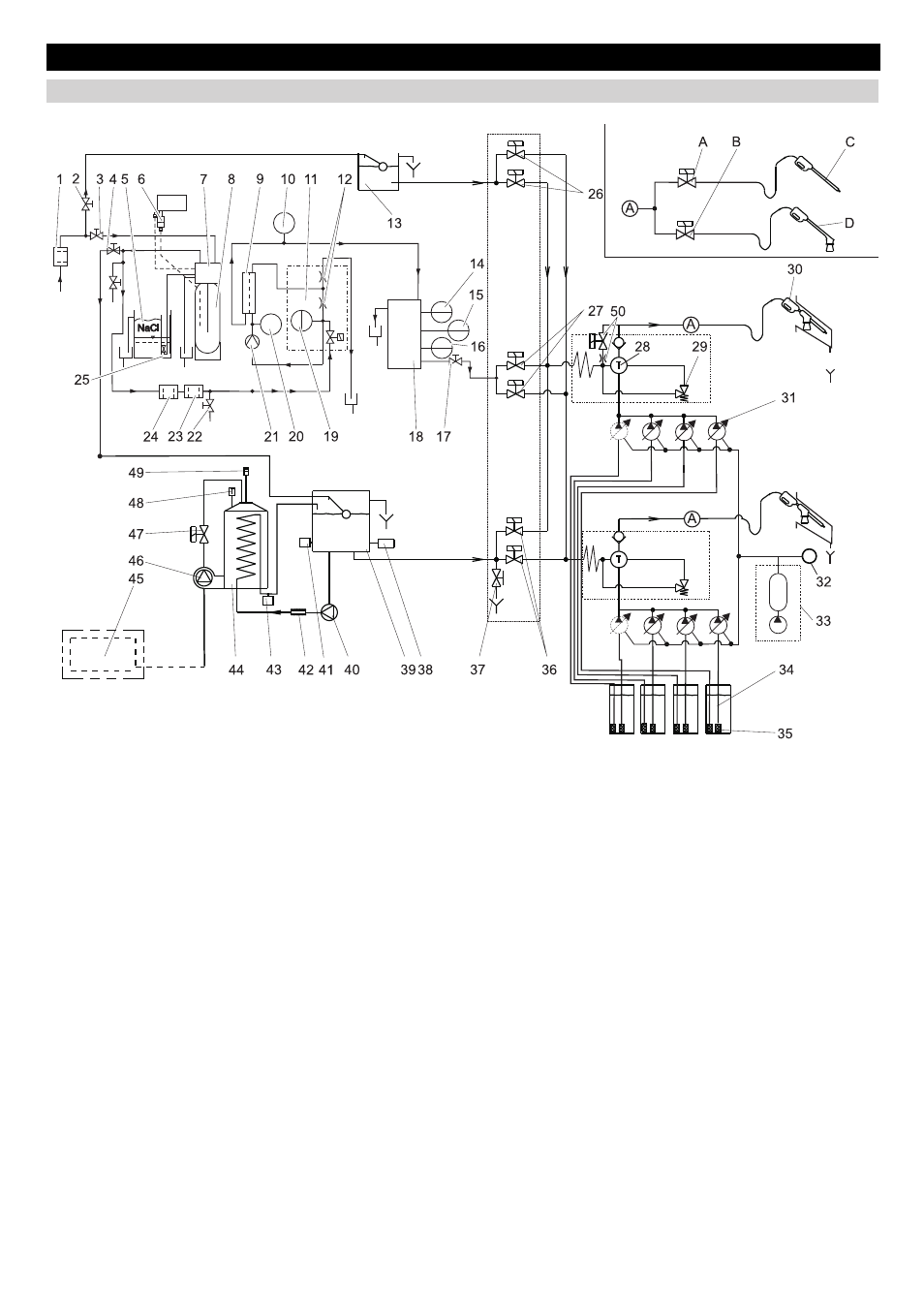

Flytskjema anlegg med våtskum
179
