- 6

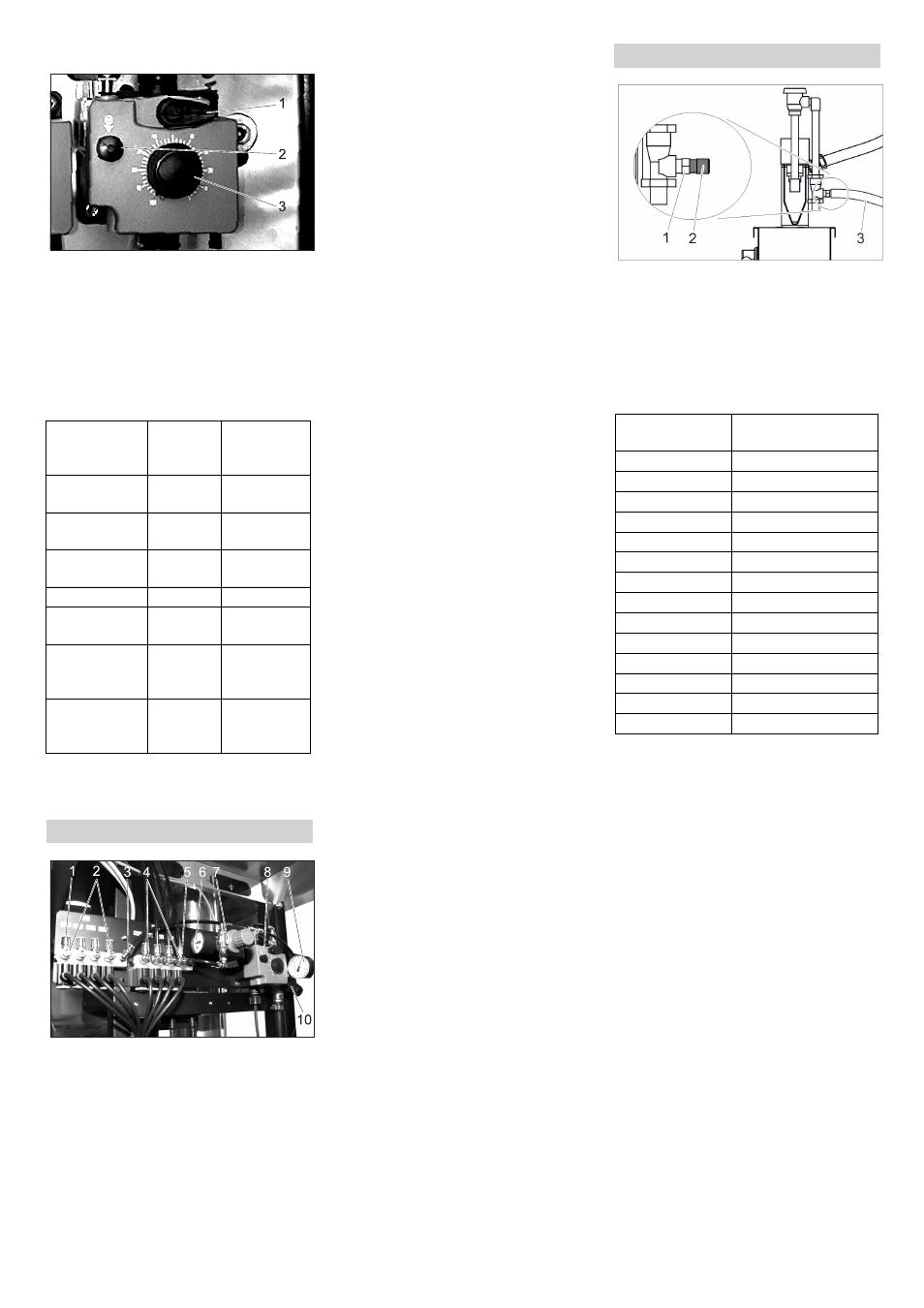

1 Dźwignia odpowietrzenia
2 Przycisk odpowietrzenia
3 Przycisk nastawczy dozowanej dawki
 Wyjąć przycisk nastawczy dozowanej
dawki.
 Naciskać i zwalniać przycisk odpowie-
trzania, a w trakcie tego przekręcić po-
krętło na żądaną wartość.
 Zwolnić przycisk odpowietrzenia.
 Nacisnąć przycisk nastawczy dozowa-
nej dawki.
1 Wylot wody/środka czyszczącego
2 Zawór dozujący wody/środka czysz-
czącego
3 Wlot wody/środka czyszczącego
4 Zawór dozujący powietrza
5 Wylot powietrza
6 Manometr sprężonego powietrza
7 Reduktor ciśnienia powietrza
8 Pompa dozująca
9 Manometr do wody
10 Reduktor ciśnienia wody
 Doprowadzenie świeżej wody.
 Program myjący „Mycie pianowe“ prze-
prowadzić na jakimś stanowisku myją-
cym.
 Ustawić reduktor ciśnienia wody na
0,25 MPa (2,5 bar).
 Ustawić pompę dozującą stacji mycia
pianowego na 20%.
Sposób postępowania, patrz „Ustawia-
nie pompy dozującej“.
 Doprowadzenie świeżej wody.
 Zdjąć wąż przy wylocie bloku rozdziela-
cza wody/chemii i zastąpić wężem o
długości 400 mm (wąż PCW 6/4).
 Przeprowadzić program myjący „Mycie
pianowe“ na tym stanowisku myjącym.
 Ustawić strumień cieczy z węża przez
regulację zaworu dozującego wody/
środka chemicznego na 300 ml/min
(zmierzyć cylindrem pomiarowym).
 Zakończyć program myjący „Mycie pia-
nowe“.
 Usunąć wąż i podłączyć ponownie wąż
do stanowiska myjącego.
 Powtórzyć ustawienie zaworów dozują-
cych wodę/środek chemiczny dla pozo-
stałych stanowisk myjących.
 Ustawić reduktor ciśnienia powietrza na
0,25 MPa (2,5 bar).
 Użyć narzędzia serwisowego 6.901-
074.0 między wylotem bloku powietrza
i wężem do stanowiska myjącego.
 Przeprowadzić program myjący „Mycie
pianowe“ na tym stanowisku myjącym.
 Ustawić zawór dozujący powietrze w
taki sposób, by manometr narzędzia
serwisowego wskazywał 0,15 MPa (1,5
bara).
 Zakończyć program myjący „Mycie pia-
nowe“.
 Usunąć narzędzie serwisowe i ponow-
nie podłączyć wąż do stanowiska myją-
cego przy bloku rozdzielacza
powietrza.
 Powtórzyć ustawienie zaworów dozują-
cych powietrze dla pozostałych stano-
wisk myjących.
Wskazówka
Po dokonaniu ustawień podstawowych
konsystencję piany można zmienić już tyl-
ko przez regulację zaworów dozujących
powietrze.
1 Wlot środka czyszczącego
2 Wkład dyszy
3 Wężyk do zasysania środka czyszczą-
cego
 Zdjąć wężyk do zasysania.
 Wybrać wkład dyszy do żądanego sto-
sunku w mieszance:
Ustawienie dla RM 801, 10:1. Do RM 801
wybrać niebieską dyszę.

Wkład dyszy włożyć do oporu do wlotu
środka czyszczącego.
 Nałożyć wąż ssący.
 Ustawić reduktor ciśnienia powietrza na
3 bar.
Uwaga
Niebezpieczeństwo uszkodzenia przez
kwaśne środki czyszczące. Do czyszcze-
nia felg można używać tylko alkalicznych
środków czyszczących.
Wskazówka:
Po dokonaniu ustawień podstawowych
schemat spryskiwania można zmienić już
tylko przez regulację reduktora ciśnienia
powietrza.
Równomierne rozprowadzenie na felgach
jest łatwiejsze, gdy do koncentratu środka
do czyszczenia felg dodaje się odpowiedni
barwnik.
Ustawienie podstawowe
Środek
czyszczą-
cy Ustawienie
pokrętła (%)
Mycie wyso-
kociśnieniowe RM 806 50
Mokra piana
(Opcja) RM 806 50
Sucha piana
(opcja) RM 812 50
Gorący wosk RM 820 50
Pielęgnacja
Top RM 821 50
Usuwanie za-
nieczyszczeń
(opcja) RM 806 50
Środki do usu-
wania owadów
(opcja) RM 803 50
Panel z suchą pianą
Ustawienie podstawowe Woda
Ustawienie podstawowe wody/środka
chemicznego
Ustawienie podstawowe Powietrze
Środek do czyszczenia felg (opcja)
Kolor dyszy Woda / środek czysz-
czący
brak dyszy 1:1
szary 1,2:1
czarny 2:1
beżowy 4:1
czerwony 6:1
biały 9:1
niebieski 10:1
jasny brąz 13:1
zielony 21:1
pomarańczowy 26:1
brązowy 30:1
żółty 38:1
fioletowy 50:1
różowy 100:1
Ustawienie podstawowe wody/środka
chemicznego
Ustawienie podstawowe Powietrze
487 PL
