- 46
Wskazówka
Montaż instalacji może być dokonany jedy-
nie przez
– Monterów serwisu firmy KÄRCHER
– Osoby autoryzowane przez firmę KÄR-
CHER
ṇ
Ostrzeżenie
Należy się upewnić, by w pobliżu wlotów
powietrza nie było emisji spalin.
Ważne jest, by zapewnić wystarczającą
wentylację i właściwie odprowadzać spali-
ny.
Aby przeprowadzić w poprawny sposób
montaż instalacji, należy spełnić następują-
ce wymagania:
– Poziomy, wyrównany fundament we-
dług osobnego rysunku (wcześniej uzy-
skany w firmie KÄRCHER).
– Przyłącze elektryczne, patrz "Dane
techniczne".
– Przyłącze wody, patrz „Dane technicz-
ne“.
– W trybie pracy zimowej wystarczająca
izolacja / ogrzewanie dopływu wody i
paliwa.
– Szyb ściekowy i zobojętnianie ścieków
zgodne z przepisami.
– Wystarczające oświetlenie na stanowi-
sku myjącym, w celu zapewnienia bez-
piecznej pracy klientów myjni.
Wypakować instalację, a materiały z opa-
kowania odprowadzić do recyrkulacji.
 Zamontować urządzenie za pomocą
śrub nastawczych do ramie podstawo-
wej na wyrównanym, poziomym miej-
scu montażowym.
 Króciec wylotowy spalin umieścić na
dachu, u góry od zewnątrz i przymoco-
wać go od wewnątrz przy pomocy do-
starczonych śrub.
 Podłączyć wąż wysokociśnieniowy do
urządzenia.
 Połączyć wąż wysokociśnieniowy z
ręcznym pistoletem natryskowym.
 Połączyć rurę stalową z ręcznym pisto-
letem natryskowym.
 Wszystkie nakrętki złączkowe mocno
docisnąć.
W celu odłączenia od sieci wody pitnej na-
leży między urządzeniem a siecią wody pit-
nej zamontować oddzielaczy systemowy
typu BA, kategorii 4. Dodatkowo należy
przestrzegać miejscowych przepisów.
Wskazówka
Zanieczyszczenia w wodzie dopływowej
mogą uszkodzić urządzenie. Kärcher zale-
ca stosowanie filtra wodnego (patrz „Akce-
soria“).
Aby zapewnić ochronę przeciwmrozową
urządzenia, dopływ wody musi być zabez-
pieczony przed działaniem mrozu (np. po-
przez izolację lub ogrzewanie
towarzyszące).
ṇ Ostrzeżenie
Niebezpieczeństwo uszkodzenia urządze-
nia w przypadku zasilania nieodpowiednią
wodą. Do zasilania urządzenia można sto-
sować wyłącznie wodę z jakością wody pit-
nej.
Wymagania dotyczące jakości wody suro-
wej:
Dane przyłączy, patrz "Dane techniczne".

Przeprowadzić i podłączyć wąż zasila-
jący od dołu przez otwór instalacji.
ƽ
Niebezpieczeństwo
Niebezpieczeństwo porażenia prądem
elektrycznym!
Podłączenie do sieci musi zostać wykona-
ne przez doświadczonego elektryka i mu-
szą zostać spełnione wymagania normy
IEC 60664-1.
Urządzenie trzeba zabezpieczyć przy uży-
ciu wyłącznika ochronnego prądowego z
prądem wyzwalającym mniejszych albo
równym 30 mA.
Wskazówka
Na przewodzie zasilającym urządzenia
musi być zainstalowany w dobrze dostęp-
nym miejscu specjalnie oznaczony WY-
ŁĄCZNIK AWARYJNY, za pomocą którego
można wyłączyć całe urządzenie.

Po podłączeniu myjni należy sprawdzić
kierunek obrotów pompy obiegowej cie-
płej wody i pompy obiegowej ogrzewa-
nia stanowiska myjącego (opcja).
Wskazówka

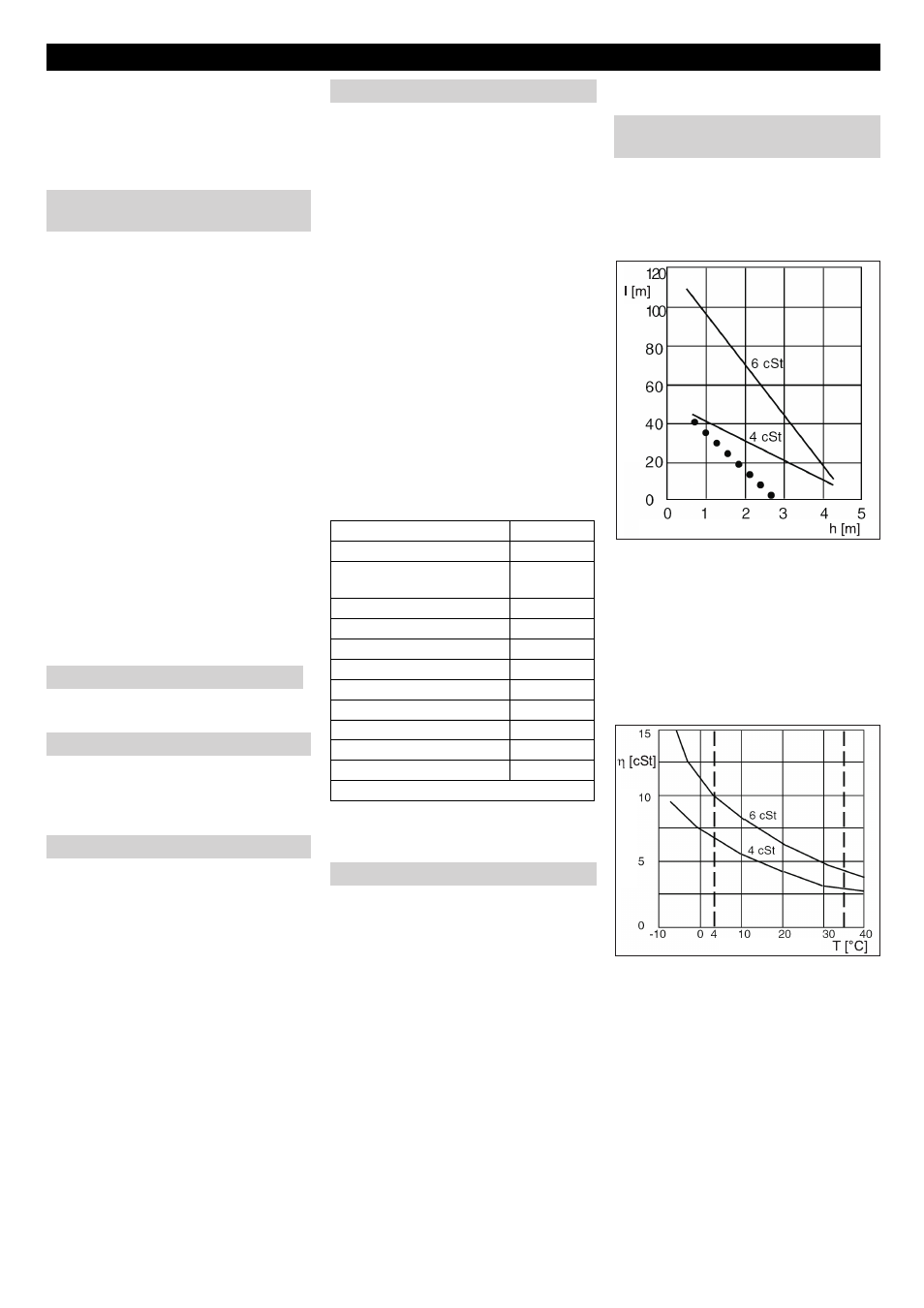

Maksymalne dopuszczalne podciśnienie w
przewodzie paliwowym (mierzone między
filtrem paliwa a pompą paliwa) wynosi 0,4
bar.
Podciśnienie zależy od takich elementów
jak:
– Długość rur
– Wysokość zasysania
– Armatury, rozgałęziacze i kąty w insta-
lacji zasysającej (wypunktowana linia
na wykresie)
– Przekrój rur (od +4°C olej opałowy wy-
dziela parafinę EL, która osadza się na
wewnętrznej stronie rur)
– Lepkość oleju opałowego (zależna od
temperatury)
Środki zapobiegające wysokiemu podciś-
nieniu to:
– Minimalna średnica wewnętrzna rur 6
mm
– Krótkie, w miarę możliwości proste
przewody rurowe
– Maksymalna lepkość 4-6 cSt przy tem-
peraturze 20°C
– W skrajnych przypadkach należy zało-
żyć oddzielny przewód paliwowy z
pompą tłoczącą
– Ogrzać olej opałowy, przewód ssący
zaopatrzyć w ogrzewanie towarzyszą-
ce
Instalacja urządzenia (Tylko dla wykwalifikowanych pracowników)
Przygotowanie stanowiska do usta-
wienia
Rozpakowanie instalacji
Ustawienie i montaż instalacji
Montaż elementów instalacji
Króciec wylotowy spalin
Narzędzia czyszczące
Przyłącze wody
Parametry Wartość
Poziom pH 6,5...9,5
Przewodność elektryczna max. 1000
μS/cm
Węglowodory < 0,01 mg/l
Chlorek < 250 mg/l
Wapń < 200 mg/l
Twardość łączna < 28 °dH
Żelazo < 0,2 mg/l
Mangan < 0,05 mg/l
Miedź < 0,02 mg/l
Siarczan < 240 mg/l
Chlor aktywny < 0,1 mg/l
bez przykrego zapachu
Podłączenie do sieci
Przewód paliwowy do zewnętrzne-
go zbiorniku paliwa
527 PL
