- 45
Tudnivaló
A berendezés felállítását csak a következő
személyek végezhetik el:
– KÄRCHER Ügyfélszolgálat szerelői
– KÄRCHER által jóváhagyott személyek
ṇ
Figyelem!
Biztosítani kell, hogy a levegő bemenetek
közelében ne keletkezzen szennygáz kibo-
csátás.
Fontos, hogy biztosított legyen a megfelelő
szellőzés és, hogy a szennygázt szabály-
szerűen távolítsák el.
A berendezés megfelelő felállítása érdeké-
ben az alábbi feltételek szükségesek:
– Vízszintes, sík alap a külön rajz alapján
(KÄRCHER-től megrendelni).
– Elektromos csatlakozás, lásd "Műszaki
adatok".
– víz csatlakozás, lásd „Műszaki adatok“.
– Téli üzem esetén megfelelő szigetelés /
a víz- és tüzelőanyag vezetékek fűtése.
– Szennyvízakna és rendeltetésszerű
szennyvíz ártalmatlanítás.
– Megfelelő világítás a mosóhelyen, hogy
az ügyfelek számára a biztonságos
munka lehetséges legyen.
Csomagolja ki a berendezést és a csaoma-
golóanyagokat juttassa el újrahasznosítás-
ra.
 A berendezést sík és vízszintes felállí-
tási helyen az állítócsavarok segítségé-
vel az alapvázon beigazítani.
 Helyezze a szennygázcsonkokat kívül-
ről a burkolatra és belülről a mellékelt
csavarokkal rögzítse.
 A nagynyomású tömlőt csatlakoztassa
a berendezéshez.
 Kösse össze a nagynyomású tömlőt a
kézi szórópisztollyal.
 Kösse össze a kézi szórópisztolyt a su-
gárcsővel.
 Az összes hollandianyát kézzel erősen
húzza meg.
Az ivóvízellátásról való leválasztáshoz egy
BA típusú, 4-es kategóriájú rendszer elvá-
lasztót kell a berendezés és az ivóvízháló-
zat közé behelyezni. Továbbá figyelembe
kell venni az érvényes helyi előírásokat.
Tudnivaló
A vízellátás szennyeződései a berendezést
megrongálhatják. A Kärcher javasolja egy
vízszűrő használatát (lásd "Tartozékok").
A berendezés fagyállóságának biztosításá-
ra a vízbevezetésnek fagyállónak kell len-
nie (pl. szigetelés és kísérő fűtés által).
ṇ Figyelem!
Rongálódásveszély a berendezés számá-
ra nem megfelelő vízzel történő ellátás
esetén. A berendezés csak ivóvíz minősé-
gű vízzel működtethető.
A nyersvíz minőségi követelményei:
A csatlakozási értékeket lásd a „Műszaki
adatoknál“.

Vezesse át a bevezető tömlőt alulról a
berendezés nyílásán és csatlakoztas-
sa.
ƽ
Balesetveszély
Áramütés veszélye!
A hálózati csatlakozást egy gyakorlott vil-
lanyszerelőnek kell elvégeznie, és meg kell
felelnie az IEC 60664-1 követelményeinek.
A berendezést egy 30 mA-nél kisebb vagy
egyenlő kioldóáramos hibaáram védőkap-
csolóval kell biztosítani.
Tudnivaló
A berendezés ellátóvezetékében, jól hoz-
záférhető helyen, megjelölt VÉSZ-KI kap-
csolót kell felszerelni, amellyel a teljes
berendezést le lehet kapcsolni.

A berendezés csatlakoztatása után a
meleg víz keringető szivattyújának és a
mosóhely fűtés keringető szivattyújá-
nak (opcionális) forgási irányát ellen-
őrizni.
Tudnivaló

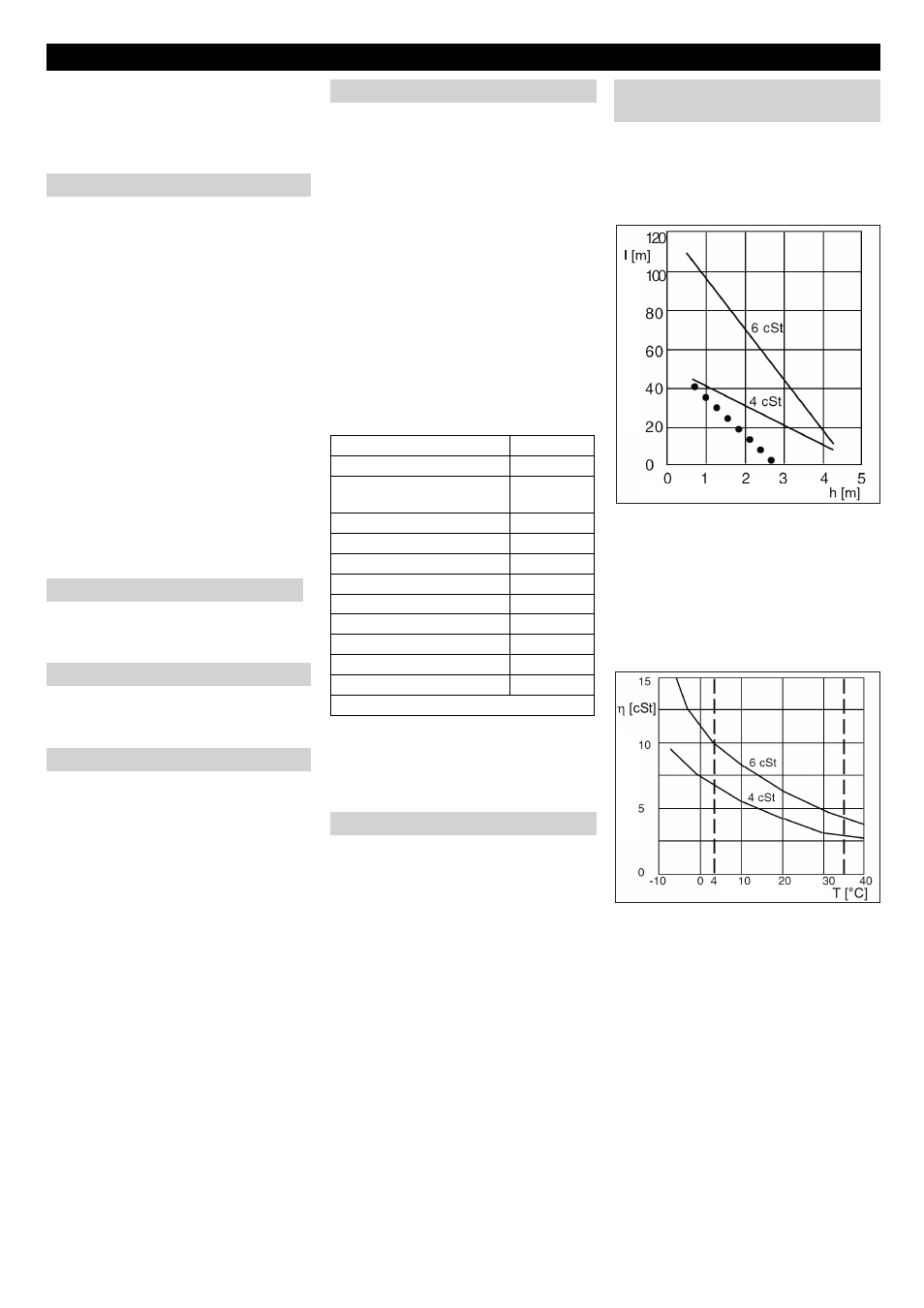

A maximális megengedett vákuum a tüze-
lőanyag vezetékben (a tüzelőanyag-szűrő
és a tüzelőanyag szivattyú között mérve)
0,4 bar.
A vákuum a következőktől függ:
– Csővezeték hosszúsága
– Felszívási magasság
– A szívóvezetékben található csaptele-
pek, elágazások és hajlások (pontozott
vonal az ábrán)
– Csővezeték átmérője (+4 °C az EL fűtő-
olaj parafint választ ki, amely a cső bel-
ső oldalán lerakódik)
– Fűtőolaj viszkozitása (hőmérséklet füg-
gő)
Túl magas vákuum elleni intézkedések:
– minimális belső csőátmérő 6 mm
– rövid, lehetőleg egyenes csővezetékek
– maximális viszkozitás 4...6 cSt 20 °C
esetén
– extrém esetekben használjon külön tü-
zelőanyag vezetéket továbbító szivat-
tyúval
– fűtőolajat előre melegíteni, szívóveze-
téket kísérőfűtéssel ellátni
– fagyveszély esetén a fűtőolajat adalék-
kal (viszkozitásjavító) használja (téli fű-
tőolaj)
Berendezés telepítése (Csak szakembereknek)
A felállítási hely előkészítése
A berendezés kicsomagolása
A berendezés átadása és felállítása
Kiegészítő készletek felszerelése
Szennygázcsonk
Tisztítószerszám
Víz csatlakozás
Paraméterek Érték
pH-érték 6,5...9,5
Elektromos vezetőképes-
ség max. 1000
μS/cm
Szénhidrogének < 0,01 mg/l
Klorid < 250 mg/l
Kalcium < 200 mg/l
Összkeménység < 28 °dH
Vas < 0,2 mg/l
Mangán < 0,05 mg/l
Réz < 0,02 mg/l
Szulfát < 240 mg/l
Aktív klór < 0,1 mg/l
kellemetlen szagoktól mentes
Elektromos csatlakozás
Tüzelőanyag vezeték a tüzelőanyag
tartályhoz
474 HU
