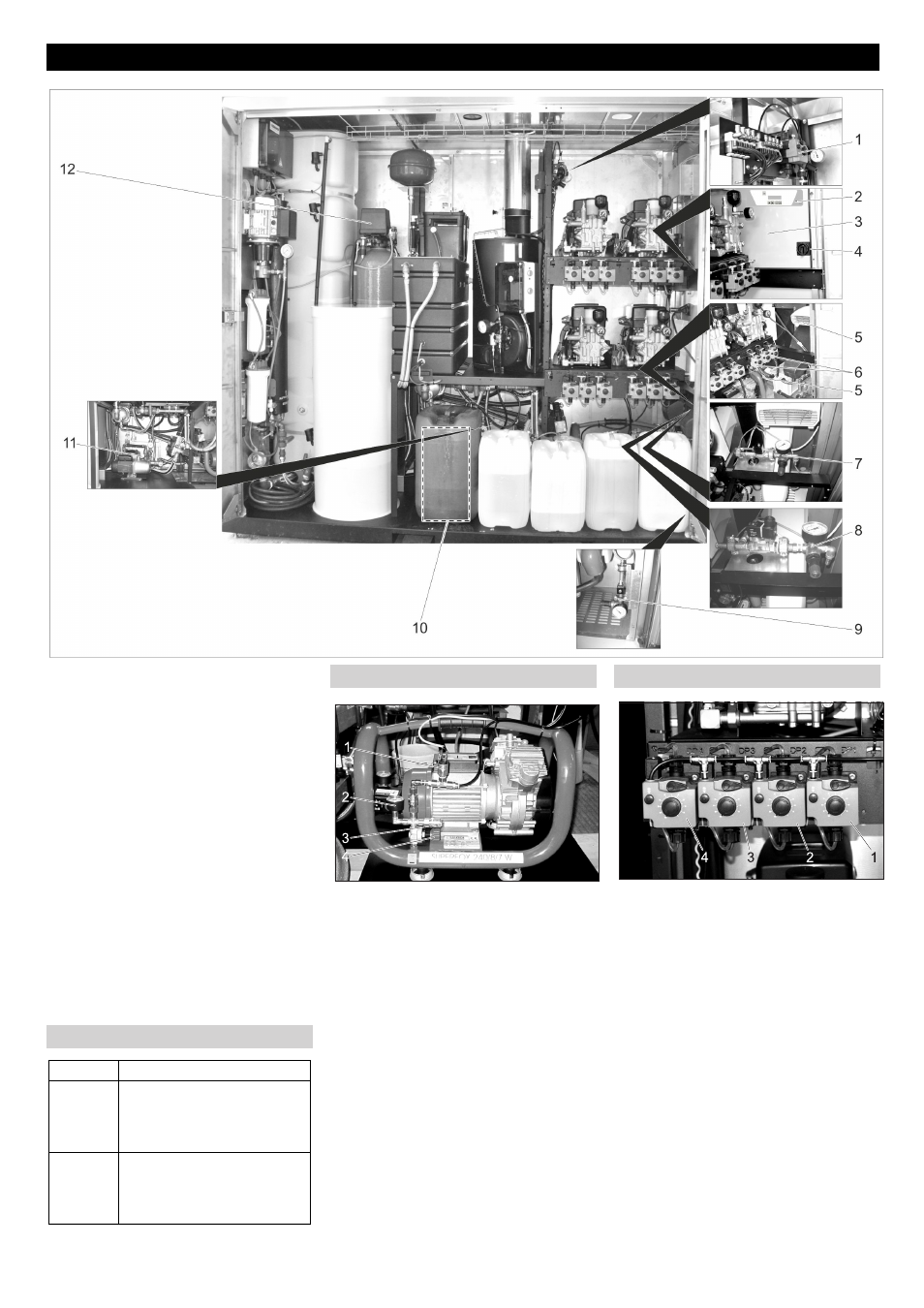

1 Σταθμός ξηρού αφρού
2 Οθόνη συστήματος ελέγχου
3 Κιβώτιο οργάνων χειρισμού
4 Κύριος διακόπτης
5 Αερόθερμο
6 Δοσομετρικές αντλίες
7 Αντιπαγετική προστασία με διαφυγόν
ύδωρ (προαιρετικό), σημείο εγκατάστα-
σης 1
8 Έκτακτη αντιπαγετική προστασία (προ-
αιρετικό)
9 Αντιπαγετική προστασία με διαφυγόν
ύδωρ (προαιρετικό), σημείο εγκατάστα-
σης 2
10 Σημείο τοποθέτησης καθαριστήρα ζα-
ντών (προαιρετικό) ή μικρογαλακτώμα-
τος (προαιρετικό)
11 Εναλλάκτης θερμότητας θέρμανσης
χώρου πλύσης
12 Κεφαλή του εναλλάκτη βάσεων
1 Πιεζοδιακόπτης αέρα
2 Μανόμετρο
3 Σύνδεση πεπιεσμένου αέρα για εργασί-
ες σέρβις
4 Μειωτήρας πίεσης
 Ρυθμίστε το μειωτήρα πίεσης στα
0,4...0,5 MPa (4...5 bar).
1 Δοσομετρική αντλία πλύσης υψηλής πί-
εσης (DP 1)
2 Δοσομετρική αντλία καυτού κεριού (DP
2)
3 Δοσομετρική αντλία Άριστης φροντίδας
(DP 3)
4 Δοσομετρική αντλία προαιρετική (DP
4), για πρόσθετα προγράμματα
Με τις δοσομετρικές αντλίες ρυθμίζεται η
δοσολογία των απορρυπαντικών στο νερό,
σύμφωνα με το πρόγραμμα πλύσης και τον
εξοπλισμό της εγκατάστασης.
Υπόδειξη
Η ποσότητα δοσολογίας ρυθμίζεται στα ιδα-
νικά επίπεδα από τον υπεύθυνο συναρμο-
λόγησης της εγκατάστασης. Κατά κανόνα
δεν απαιτείται αργότερα νέα ρύθμιση.
Τυχόν μικρορρυθμίσεις πραγματοποιού-
νται στο σύστημα ελέγχου (βλ. Ρυθμίσεις/
Ρυθμίσεις
Γενικός διακόπτης
Θέση
1
Η μονάδα βρίσκεται σε λει-
τουργία.
Η αντιπαγετική προστασία
(προαιρετικό) είναι ενεργή.
0 Ολόκληρη η μονάδα βρίσκεται
εκτός λειτουργίας (και οι δια-
τάξεις αντιπαγετικής προστα-
σίας).
Ρύθμιση συμπιεστή Ρύθμιση δοσομετρικής αντλίας
