- 6
Провести точную регулировку с помо-
щью системы управления (см. "На-
стройки/система управления").
Основные настройки дозирующих насо-
сов не изменяются.

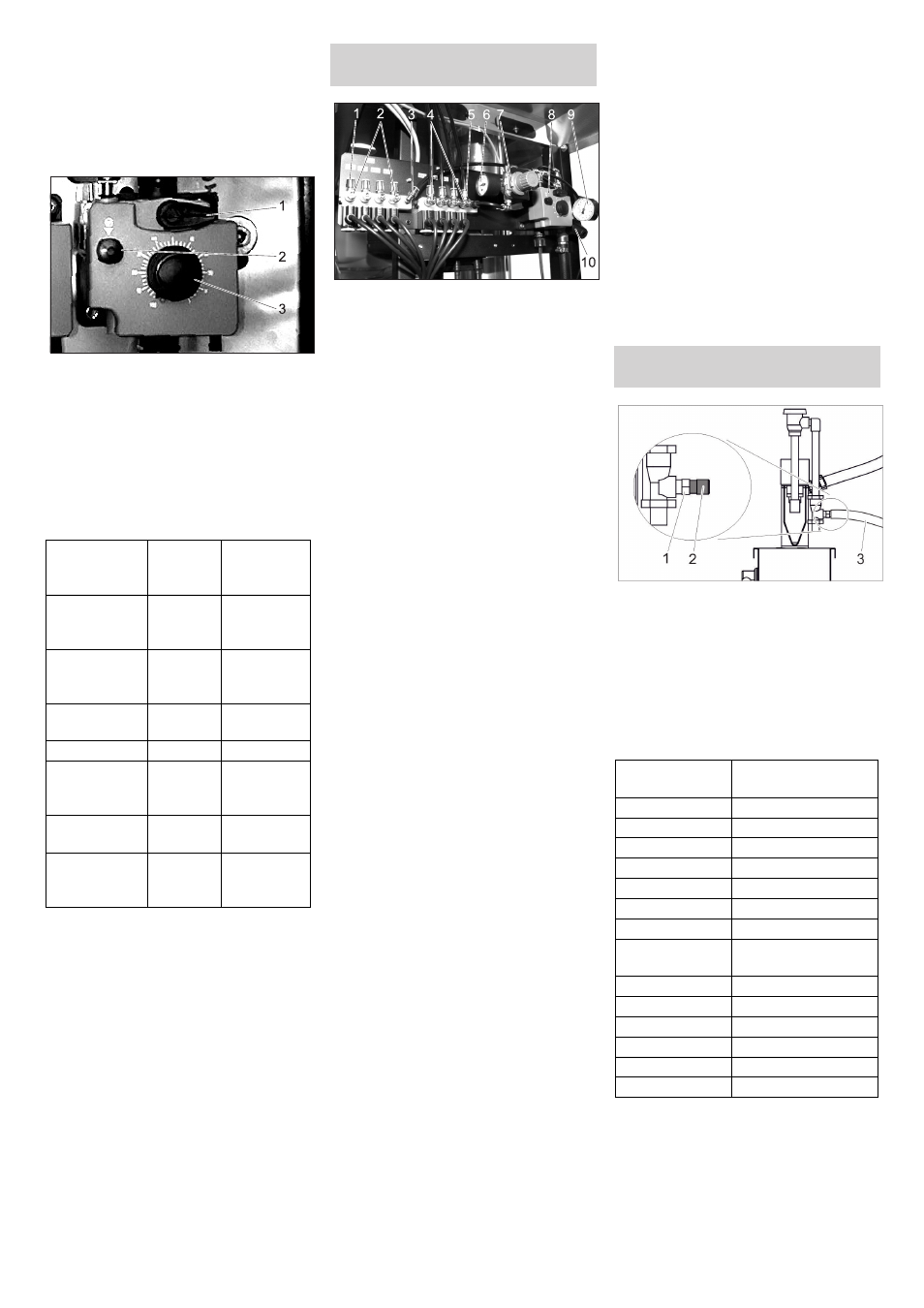

1 Рычаг вентиляции
2 Кнопка вентиляции
3 Ручка настройки дозируемого коли-
чества
 Вытянуть ручку настройки дозируе-
мого количества.
 Нажать и отпустить кнопку вентиля-
ции, одновременно установив регу-
лятор на желаемое значение.
 Отпустить кнопку вентиляции.
 Вдавить ручку настройки дозируемо-
го количества.
1 Выход воды/чистящего средства
2 Клапан дозировки воды/чистящего
средства
3 Вход воды/чистящего средства
4 Дозирующий клапан "воздух"
5 Выход "воздух"
6 Манометр для сжатого воздуха
7 Редуктор давления воздуха
8 Дозировочный насос
9 Манометр для воды
10 Редуктор давления воды
 Открыть линию подачи свежей воды.
 Выполнить на месте мойки програм-
му мойки "Пеномойка".
 Установить редуктор давления воды
в положение 0,25 MПa (2,5 бар)
 Дозировочный насос устройства пе-
нообразования установить на 20%.
Последовательность действий см. в
разделе "Настройка дозировочного
насоса".
 Открыть линию подачи свежей воды.
 Снять шланг на выходе распредели-
тельного блока "вода/химическое
средство" и заменить его на кусок
шланга длиной приблизительно 400
мм (ПВХ шланг 6/4).
 Выполнить на данном месте мойки
программу мойки "Пеномойка".
 Установить скорость потока жидко-
сти из куска шланга путем регулиров-
ки дозировочного клапана "вода/
чистящее средство" равную 300 мл/
мин. (измерить с помощью измери-
тельного цилиндра).
 Закончить программу мойки "Пено-
мойка".
 Удалить кусок шланга и снова уста-
новить шланг на место.
 Произвести регулировку дозировоч-
ных клапанов "вода/химическое
средство" на других местах мойки.
 Установить редуктор давления воз-
духа в положение 0,25 MПa (2,5 бар).
 Вставить сервисный инструмент
6.901-074.0 между выходом воздуха
и шлангом на месте мойки.
 Выполнить на данном месте мойки
программу мойки "Пеномойка".
 Установить дозировочный клапан та-
ким образом, чтобы манометр серви-
сного инструмента показывал 0,15
MПa (1,5 бар).
 Закончить программу мойки "Пено-
мойка".
 Удалить сервисный инструмент и
снова установить шланг на распре-
делительный блок "воздух".
 Произвести регулировку дозировоч-
ных клапанов "воздух" для оставших-
ся мест мойки.
Указание
Консистенция пены после проведения
основной настройки должна изменить-
ся только после регулировки дозиро-
вочного клапана "воздух".
1 Входное отверстие для моющего
раствора
2 Узел подключения насадок
3 Всасывающий шланг для моющего
средства
 Снять всасывающий шланг.
 Выбрать набор форсунок для полу-
чения желаемого соотношения при
смешивании:
Установка для RM 801, 10:1. Для RM 801
выбирайте синюю форсунку.

Вставить до упора набор форсунок
во входное отверстие для моющего
средства.
 Надеть всасывающий шланг.
Основная настройка
Моющее
средство Положение
регулятора
(%)
Мойка под
высоким
давлением RM 806 50
Влажная
пена
(опция) RM 806 50
Сухая пена
(опция) RM 812 50
Горячий воск RM 820 50
Высококаче-
ственный
уход RM 821 50
Удаление гря-
зи (опция) RM 806 50
Удаление на-
секомых (оп-
ция) RM 803 50
Устройство для подготовки сухой
пены
Основная настройка, вода
Основная настройка "вода/химиче-
ское средство"
Основная настройка, воздух
Устройство для мойки колесных
дисков (опция)
Цвет форсунки Вода/моющее сред-
ство
без форсунки 1:1
серый 1,2:1
черный 2:1
бежевый 4:1
красный 6:1
белый 9:1
синий 10:1
светло-коричне-
вый 13:1
зеленый 21:1
оранжевый 26:1
коричневый 30:1
желтый 38:1
фиолетовый 50:1
розовый 100:1
Основная настройка "вода/химиче-
ское средство"
