16
Tvättplats 3 och 4 visas inte.
1 Finfilter färskvatten (80-100 μm, tillval)
2 Avstängningsventil färskvatten
3 Avstängningsventil färskvatten för av-
härdning
4 Avstängningsventil avhärdat vatten
5 Salttank
6 Hårdhetssensor
7 Styrhuvud basutbytare
8 Basutbytarflaska
9 RO-membran
10 Flödesmätare permeat
11 Fördelarblock
12 Drossel
13 Flottörbehållare kallvatten
14 Nivåbrytare BUFFERTBEHÅLLARE
FULL
15 Nivåbrytare PUMP RO PÅ
16 Nivåbrytare BUFFERTBEHÅLLARE
TOM
17 Avstängningsventil permeat-behållare
18 Buffertbehållare permeat
19 Tryckknapp vattenbrist RO
20 Manometer arbetstryck
21 Pump RO
22 Upptagningsventil avhärdat vatten
23 Aktivkolfilter
24 Finfilter
25 Saltventil i salttank
26 Magnetventil kallvatten
27 Magnetventil permeat
28 Högtryckspump
29 Överströmningsventil
30 Handspruta med tvättborste
31 Doseringspump
32 Tryckbrytare luft
33 Kompressor
34 Sugslang rengöringsmedel
35 Rengöringsmedelsfilter, fotventil
36 Magnetventil varmvatten
37 Avtappningsventil
38 Vattenbristsäkring
39 Flottörbehållare varmvatten
40 Cirkulationspump varmvatten
41 Temperatursensor varmvatten
42 Flödesbrytare
43 Temperatursensor brännarutgång
44 Brännare med flödesuppvärmning
45 Bränsletank (tillval)
46 Brännarfläkt med bränslepump
47 Magnetventil bränsle
48 Avgastermostat
49 Flamövervakning
50 Bypassventil halvlast med drossel, en-
dast hos högtryckmodul Typ 908
2-verktygs utförande (tillval)
A Magnetventil högtryck
B Magnetventil skum
C Handsprutmunstycke med stålrör
D Tvättborste
Funktion

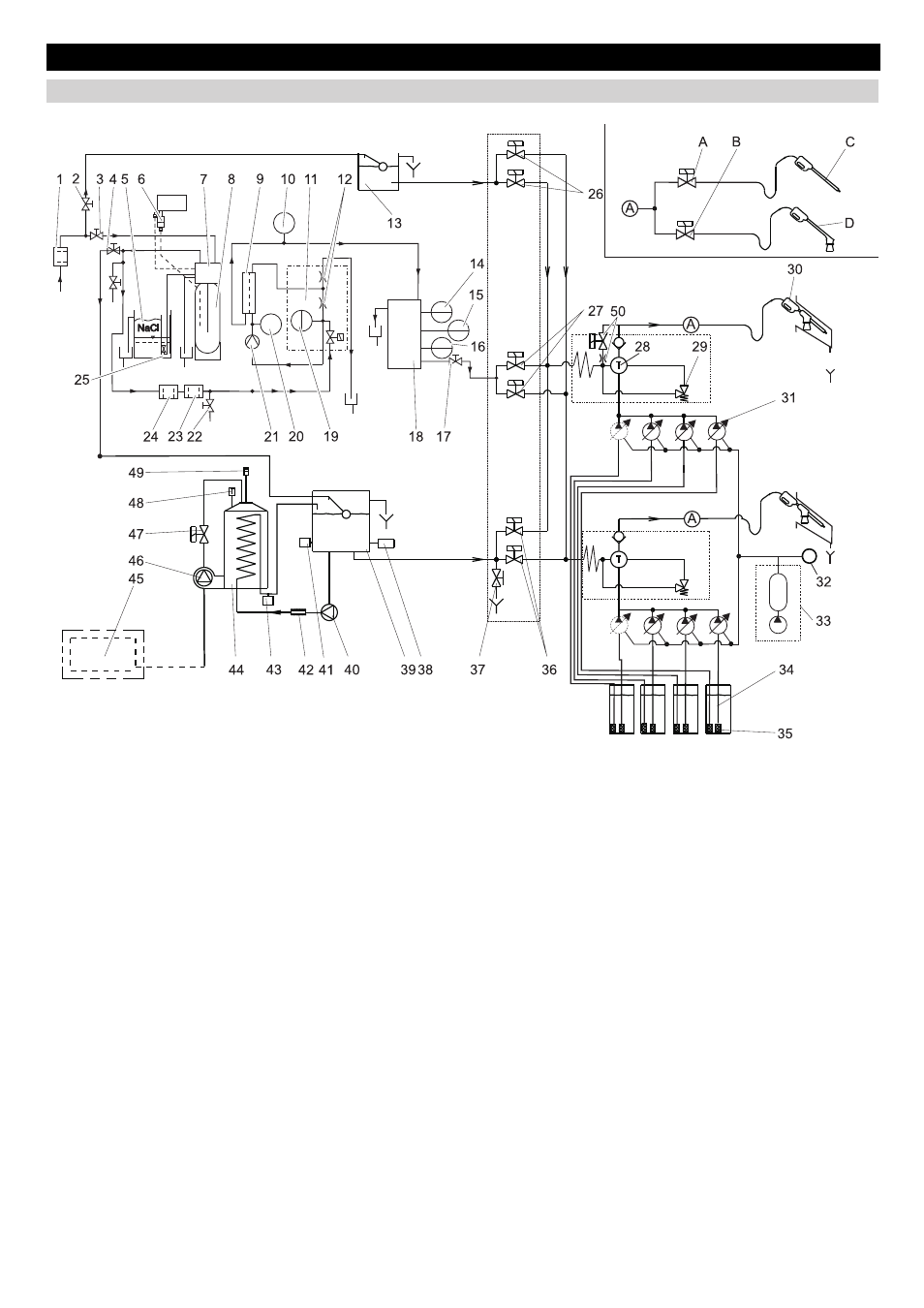

Flödesschema anläggning med våtskum
228
