18
Wasplaats 3 en 4 niet weergegeven.
1 Fijnfilter schoon water (80-100 μm, op-
tie)
2 Afsluitventiel schoon water
3 Afsluitventiel schoon water ter onthar-
ding
4 Afsluitventiel onthard water
5 Zouttank
6 Hardheidssensor
7 Stuurkop base-uitwisselaar
8 Base-uitwisselaarfles
9 RO-membranen
10 Debietmeter permeaat
11 Verdelerblok
12 Begrenzer
13 Koudwaterreservoir
14 Niveauschakelaar BUFFERRESER-
VOIR VOL
15 Niveauschakelaar POMP RO IN
16 Niveauschakelaar BUFFERRESER-
VOIR LEEG
17 Afsluitventiel permeaatreservoir
18 Bufferreservoir permeaat
19 Drukschakelaar watergebrek RO
20 Manometer bedrijfsdruk
21 Pomp RO
22 Afnameventiel onthard water
23 Actiefkoolstoffilter
24 Micronfilter
25 Zoutwaterventiel in zouttank
26 Magneetklep koud water
27 Magneetventiel permeaat
28 Hogedrukpomp
29 Overstroomklep
30 Schuimspuitlans (2-Uitvoering gereed-
schap)
31 Mengkamer schuim (2-werktuig-uitvoe-
ring)
32 Handspuitpistool (2-uitvoering gereed-
schap)
33 Doseerpomp
34 Handspuitpistool met wasborstel (1-uit-
voering gereedschap)
35 Mengkamer schuim (1-werktuig-uitvoe-
ring)
36 Magneetventiel drukontlasting
37 Drukschakelaar Lucht
38 Compressor
39 Zuigslang reinigingsmiddel
40 Reinigingsmiddelfilter, voetklep
41 Magneetklep warm water
42 Aflaatventiel
43 Watertekortbeveiliging
44 Warmwaterreservoir
45 Warmwatercirculatiepomp
46 Temperatuursensor warm water
47 Debietbewaker
48 Temperatuursensor branderuitgang
49 Brander met doorloopgeiser
50 Brandstoftank (optie)
51 Branderventilator met brandstofpomp
52 Magneetklep brandstof
53 Uitlaatgasthermostaat
54 Vlambewaking
55 Drukverlager Lucht
56 Magneetventiel
57 Verdelerblok lucht
58 Doseerventiel lucht
59 Drukverlager Water
60 Doseerpomp
61 Chemisch reservoir
62 Verdeler Water/ reinigingsmiddel
63 Magneetventiel water / chemie
64 Doseerventiel water / chemie
65 Bypass-ventiel halvelast met smoorele-
ment, enkel bij hogedrukmodule type
908

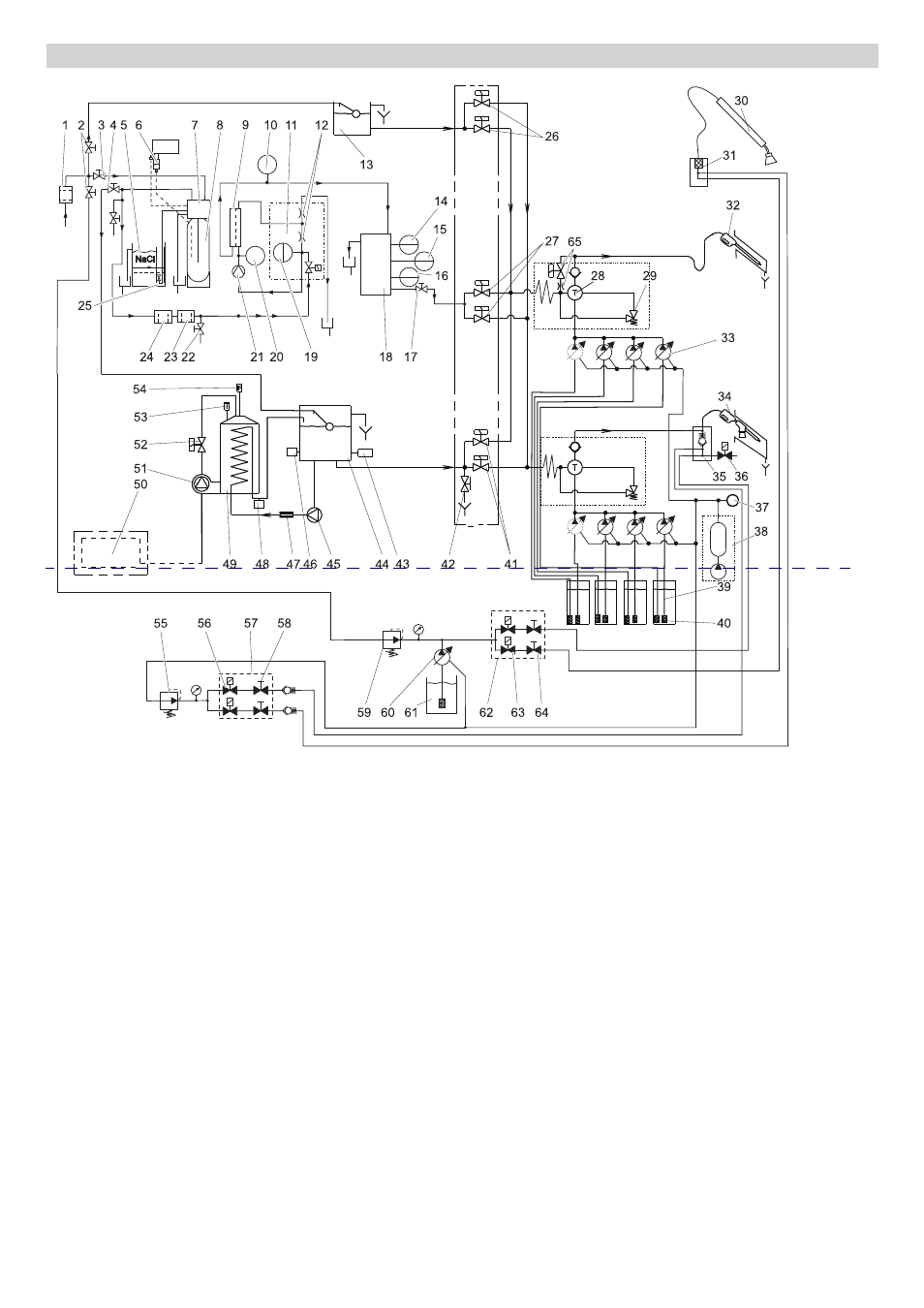

Stroomschema installatie met droggschuim
75
NL
