- 6

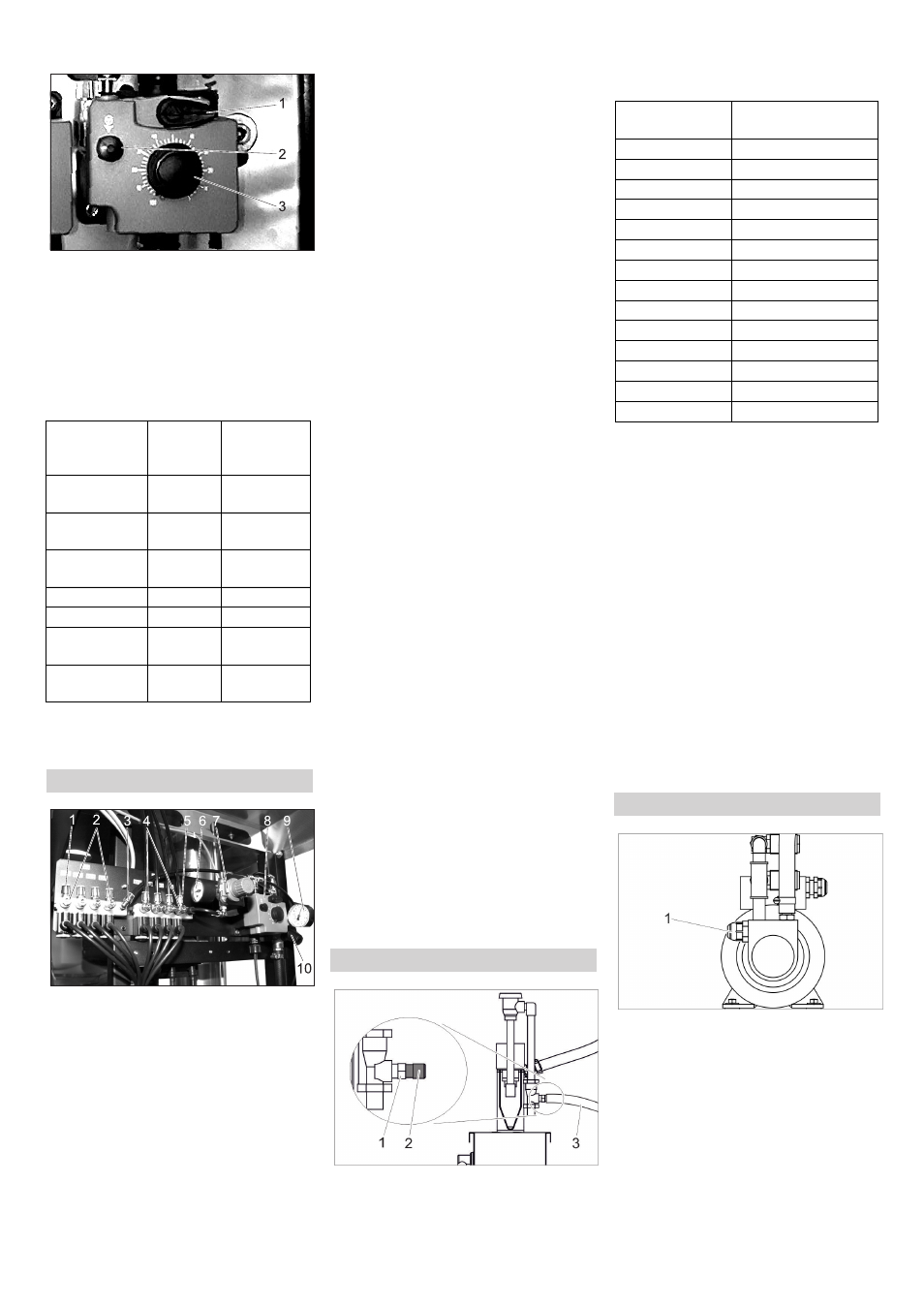

1 Luftningsspak
2 Luftningsknapp
3 Inställningsknapp doseringsmängd
 Dra ut inställningsknappen för dose-
ringsmängd.
 Tryck in och släpp avluftningsknappen
växelvis och vrid samtidigt inställnings-
knappen till önskat värde.
 Släpp luftningsknappen.
 Tryck in inställningsknappen för dose-
ringsmängd.
1 Utgång vatten/rengöringsmedel
2 Doseringsventil vatten/rengöringsme-
del
3 Ingång vatten/rengöringsmedel
4 Doseringsventil luft
5 Utgång luft
6 Manometer tryckluft
7 Tryckregulator luft
8 Doseringspump
9 Manometer vatten
10 Tryckregulator vatten
 Öppna tillförseln av färskvatten.
 Genomför tvättprogram "Skumtvätt" på
en tvättplats.
 Ställ in tryckregulator vatten till 0,25
MPa (2,5 bar).
 Ställ in doseringspump skumstation på
20 %.
Se "Ställa in doseringspump" för tillvä-
gagångssätt.
 Öppna tillförseln av färskvatten.
 Ta loss slangen på utgången av för-
delarblocket vatten/kemi och ersätt
med en ca 400 mm lång slangbit (PVC-
slang 6/4).
 Utför tvättprogram "Skumtvätt" för den-
na tvättplats.
 Ställ in vätskeströmmen ur slangbiten
genom att ställa om doseringsventilen
vatten/rengöringsmedel till 300ml/min
(mät med mätcylinder).
 Avsluta tvättprogram "Skumtvätt".
 Ta bort slangbiten och sätt tillbaka
slangen till tvättplatsen igen.
 Upprepa inställningen av doserings-
ventilerna vatten/kemi för de övriga
tvättplatserna.
 Ställ in tryckminskning luft till 0,25 MPa
(2,5 bar).
 Sätt in service-verktyg 6.901-074.0
mellan utgång luft och slangen till tvätt-
platsen.
 Utför tvättprogram "Skumtvätt" för den-
na tvättplats.
 Ställ in doseringsventilen Luft så att ser-
vice-verktygets manometer visar 0,15
MPa (1,5 bar).
 Avsluta tvättprogram "Skumtvätt".
 Ta bort service-verktyget och anslut
slangen till tvättplasten till fördelar-
blocket Luft igen.
 Upprepa inställningen av doserings-
ventilen luft för de övriga tvättplatserna.
Observera
Efter att grundinställningarna har utförts
ska skummets konsistens endast förändras
genom att ändra inställningen på dose-
ringsventilen Luft.
1 Ingång rengöringslösning
2 Munstycksinsats
3 Sugslang för rengöringsmedel
 Ta loss slugslangen.
 Välj munstyckesinsats för önskat bland-
ningsförhållande:
Inställning för RM 801, 10:1. Välj blått mun-
stycke för RM 801.

Skjut in munstyckesinsatsen helt i in-
gången rengöringsmedel.
 Sätt fast sugslang.
 Ställ in tryckregulator luft på 3 bar.
Varning
Risk för skador på grund av surt rengörin-
smedel. För fälgrengöring får endast alka-
liskt rengöringsmedel användas.
Observera:
Efter att grundinställningen har gjorts bör
sprutningsområdet endast förändras ge-
nom att man justerar tryckregulatorn för
luft.
En jämn applicering på fälgarna underlät-
tas om man tillsätter ett lämpligt färgämne
till fälgrengöringskoncentratet.
1 Justerskruv
 Justera vid behov mikroemulsionens
tryck genom att vrida på inställnings-
skruven.
Grundinställning
Rengö-
ringsme-
del Läge inställ-
ningsknapp
(%)
Högtrycks-
tvätt RM 806 50
Våtskum
(Alternativ) RM 806 50
Torrskum (Al-
ternativ) RM 812 50
Hetvax RM 820 50
Ytbehandling RM 821 50
Smutsborttag-
ning (tillval) RM 806 50
Insektsborttag-
ning (tillval) RM 803 50
Torrskumstation
Grundinställning vatten
Grundinställning vatten/kemi
Grundinställning luft
Fälgrengörare (tillval)
Färg på mun-
stycke Vatten / rengörings-
medel
inget munstycke 1:1
grå
1,2:1
svart 2:1
beige 4:1
röd 6:1
vit 9:1
blå 10:1
ljusbrun 13:1
grön 21:1
orange 26:1
brun 30:1
gul 38:1
violett 50:1
rosa 100:1
Grundinställning vatten/kemi
Grundinställning luft
Mikroemulsion (tillval)
218 SV
