17
Postazione di lavaggio 3 e 4 non illustrata.
1 Filtro fine acqua non trattata (80-
100 μm, opzione)
2 Valvola di chiusura acqua pulita
3 Valvola di chiusura dell'acqua pulita per
la decalcificazione.
4 Valvola di chiusura dell'acqua addolcita
5 Serbatoio del sale
6 Rilevatore della durezza
7 Testata di comando scambiatore basi-
co
8 Contenitore dello scambiatore basico
9 membrana RO
10 Flussometro acqua permeata
11 Blocco distributore
12 Valvola a farfalla
13 Contenitore con galleggiante acqua
fredda
14 Interruttore di livello relativo al SERBA-
TOIO TAMPONE PIENO
15 Interruttore di livello POMPA RO ON
16 Interruttore di livello SERBATOIO TAM-
PONE VUOTO
17 valvole di chiusura contenitore acqua
permeata
18 Contenitore per tampone "acqua per-
meata"
19 Pressostato mancanza acqua RO
20 Manometro pressione di lavoro
21 Pompa RO
22 Valvola di prelievo acqua addolcita
23 Filtro a carbone attivo
24 Microfiltro
25 Valvola per l'acqua salina nel serbatoio
del sale
26 Elettrovalvola acqua fredda
27 Elettrovalvola acqua permeata
28 Pompe alta pressione
29 Valvola di troppopieno
30 Pistola a spruzzo con spazzola di la-
vaggio
31 Pompa dosatrice
32 Pressostato aria
33 Compressore
34 Tubo flessibile di aspirazione detergen-
te
35 Filtro detergente, valvola di fondo
36 Elettrovalvola acqua calda
37 Valvola di scarico
38 Protezione mancanza acqua
39 Contenitore con galleggiante acqua
calda
40 Pompa di circolazione acqua calda
41 Sensore di temperatura acqua calda
42 Dispositivo di controllo portata
43 Sensore di temperatura uscita del bru-
ciatore
44 Bruciatore con scaldaacqua rapido
45 Serbatoio del combustibile (opzione)
46 Ventilatore bruciatore con pompa del
combustibile
47 Elettrovalvola combustibile
48 Termostato dei gas di scarico
49 Dispositivo di controllo fiamma
50 Valvola bipasso semicarico con valvola
a farfallla, solo per modulo alta pressio-
ne tipo 908
Esecuzione a 2 dispositivi (opzione)
A Elettrovalvola alta pressione
B Elettrovalvola schiuma
C Pistola a spruzzo con lancia
D Spazzola di lavaggio
Funzione

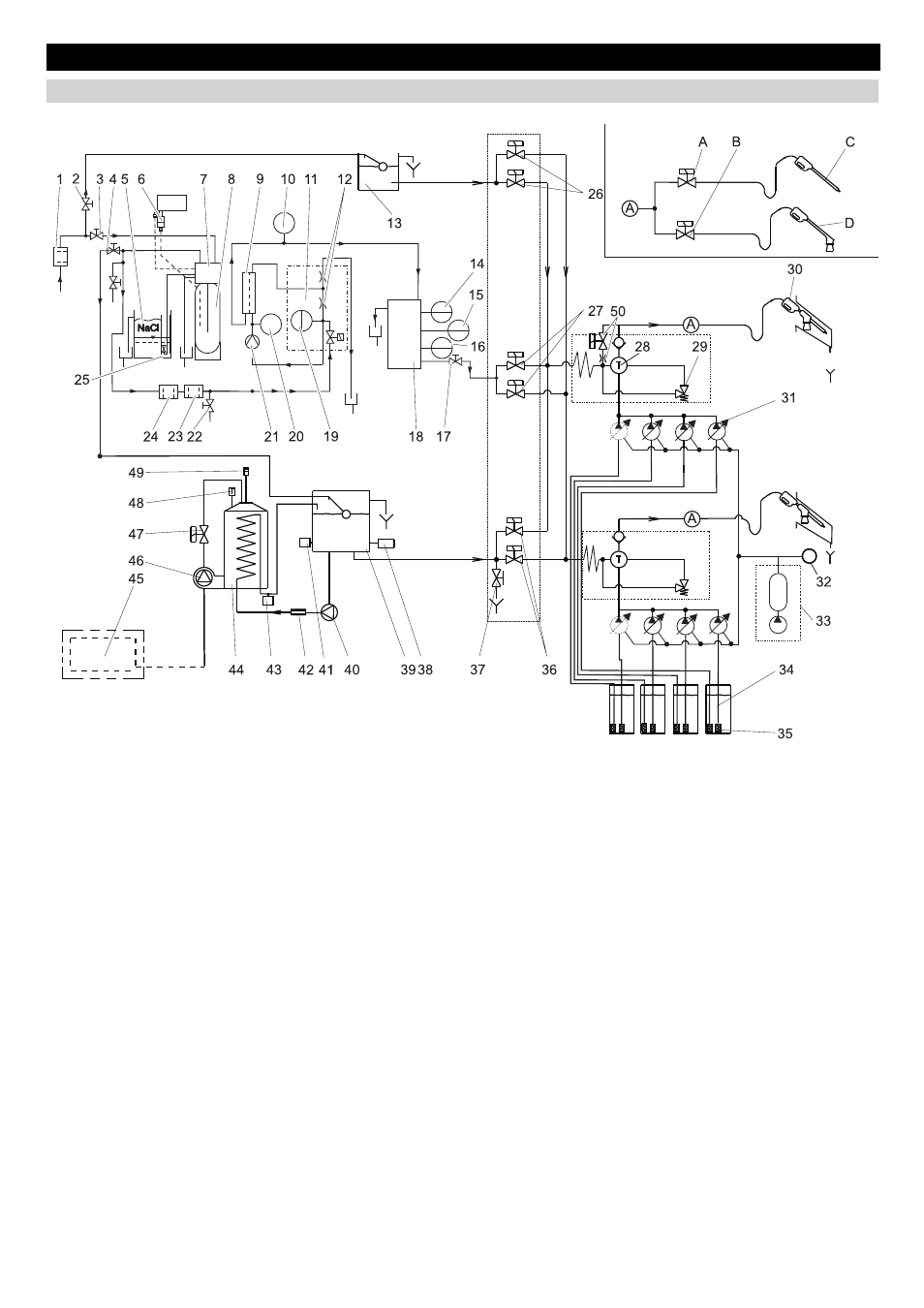

Schema di flusso dell'impianto con schiuma umida
19
IT
