- 43
Observera
Anläggningen får endast ställas på plats av
– KÄRCHER Kundtjänst montörer.
– KÄRCHER auktoriserade personer
ṇ
Varning
Se till att inga avgasutsläpp uppstår i när-
heten av luftintag.
Det är viktigt att man sörjer för tillräcklig
ventilation och att avgaser avlägsnas på ett
riktigt rätt.
För att bygga upp anläggningen korrekt är
följande förutsättningar nödvändiga:
– Vågrätt, plant fundament enligt särskild
ritning (erhålls hos KÄRCHER).
– Elanslutning, se "Tekniska data".
– Vattenanslutning, se "Tekniska data".
– Vid vinterdrift tillräcklig isolering/upp-
värmning av vatten- och bränsletilled-
ning.
– Avloppsschakt och korrekt onhänderta-
gande av avloppsvatten.
– Tillräcklig belysning på tvättplatsen så
att säkert arbete kan säkerställas för
kunden.
Packa upp anläggningen och lämna för-
packningsmaterialet till återvinning.
 Rikta upp anläggningen på en plan och
vågrät uppställningsplats med ställskru-
var på grundramen.
 Placera övre avgasstöd på taket från ut-
sidan och fäst från insidan med bifoga-
de skruvar.
 Anslut högtrycksslangen till anlägg-
ningen.
 Koppla ihop högtrycksslangen med
handsprutpistolen.
 Anslut strålrör till handsprutan.
 Drag åt alla mantelmuttrar ordentligt.
För frånskiljning från dricksvattennätet
måste en systemfrånskiljare av Typ BA,
Kategori 4 byggas in mellan anläggningen
och dricksvattennätet. Dessutom måste lo-
kalt gällande föreskrifter beaktas.
Observera
Smuts i inloppsvattnet kan skada anlägg-
ningen. Kärcher rekommenderar att ett vat-
tenfilter används (se "Tillbehör").
För att säkerställa anläggningens frostsä-
kerhet måste inkommande vatten vara
frostskyddat (ex. genom isolering och extra
uppvärmning).
ṇ
Varning
Risk för skada på anläggningen vid an-
vändning av olämpligt vatten. Endast vat-
ten av dricksvattenkvalitet får användas i
driften av anläggningen.
Krav på kvalitet på råvatten:
Anslutningsvärden, se "Tekniska Data".

Drag in inflödesslang underifrån, ge-
nom anläggningsöppningen, och an-
slut.
ƽ
Fara
Risk för elektrisk stöt!
Nätanslutningen måste utföras av en erfa-
ren elektriker och måste uppfylla kraven i
IEC 60664-1.
Anläggningen måste säkras med en jord-
felsbrytare, med utlösningsspänning som
ligger under eller på 30 mA.
Observera
I anläggningens tilledning måste på ett lätt-
åtkomligt ställe en märkt NÖDSTOPP-bry-
tare installeras med vilken hela
anläggningen kan kopplas från.

Kontrollera rotationsriktningen på cirku-
lationspumpen varmvatten och cirkula-
tionspumpen för tvättplatsuppvärmning
(tillval) efter anslutning av anläggning-
en.
Observera

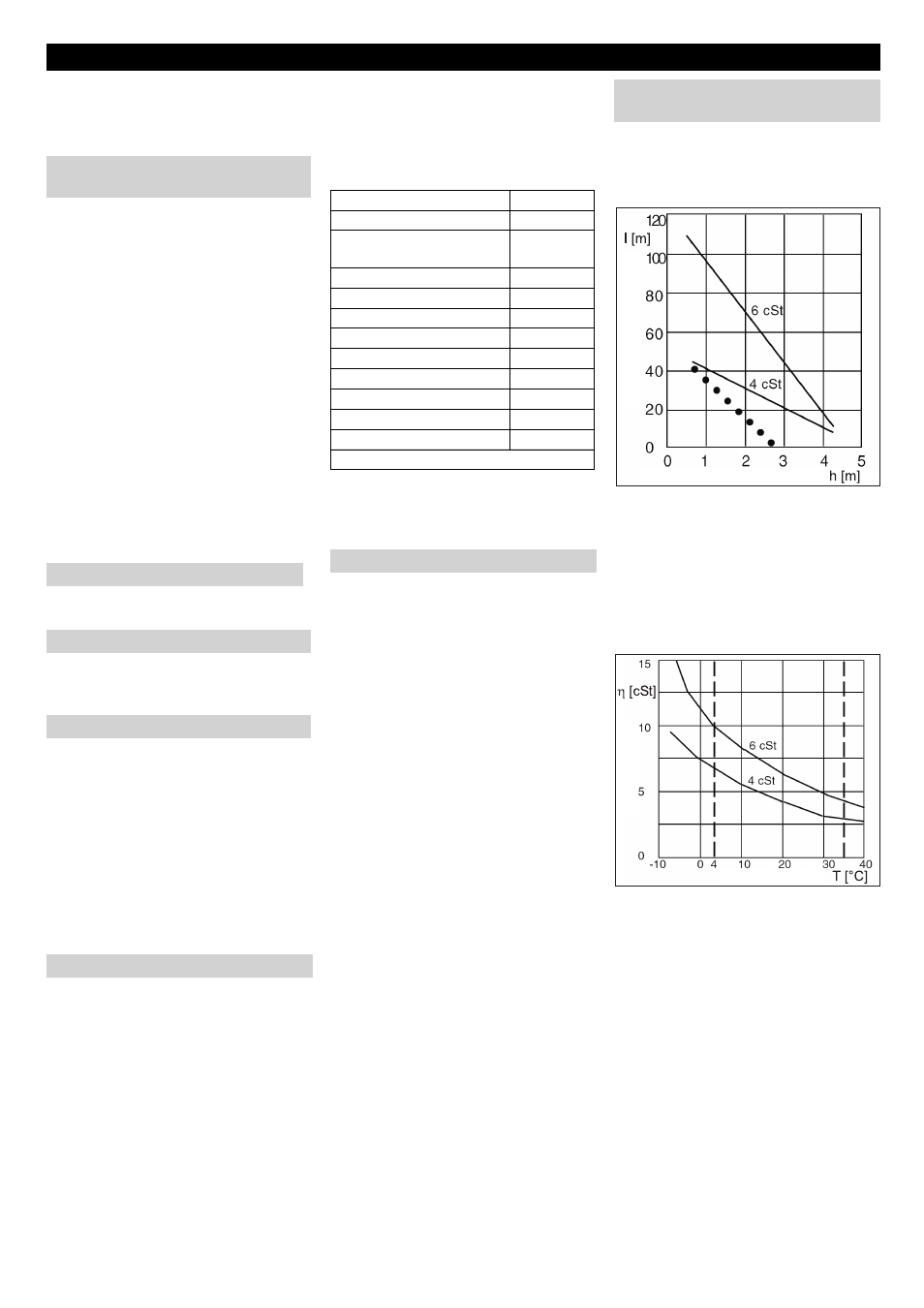

Maximalt tillåtet undertryck i bränsleled-
ningen (uppmätt mellan bränslefilter och
bränslepump) är 0,4 bar.
Undertrycket är avhängigt av:
– Rörledningslängden
– Uppsugningshöjd
– Armaturer, förgreningar och vinklar i
sugledningen (punkterad linje i dia-
grammet)
– Rörledningstvärsnitt (fr.o.m. +4 °C av-
skiljer värmeolja paraffin som avlagrar
sig på rörets innervägg)
– Värmeoljans viskositet (temperaturav-
hängig)
Åtgärder mot för högt undertryck är:
– Minimal rör-innerdiameter 6 mm
– Korta, om möjligt raka rörledningar
– Maximal viskositet 4...6 cSt vid 20°C
– Använd i extremfall separat bränsleled-
ning med befordringspump
– Förvärm värmeoljan, förse sugledning-
en med extra uppvärmning
– Vid risk för frost ska värmeoljan tillsät-
tas additiver (flytförbättrare) för vinter-
drift.
Installering av anläggningen (endast för fackkrafter)
Förberedning av
uppställningsplatsen
Packa upp anläggningen
Rikta och ställ upp anläggningen
Montera anläggningskomponenter
Avgasstöd
Rengöringsverktyg
Vattenanslutning
Parameter värde
pH-värde 6,5...9,5
elektrisk ledningsförmåga max. 1000
μS/cm
Kolväten < 0,01 mg/l
Klor < 250 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH
Järn < 0,2 mg/l
Mangan < 0,05 mg/l
Koppar < 0,02 mg/l
Sulfat < 240 mg/l
Aktivt klor < 0,1 mg/l
fritt från illaluktande dofter
Elanslutning
Bränsleledning till extern
bränsletank
255 SV
