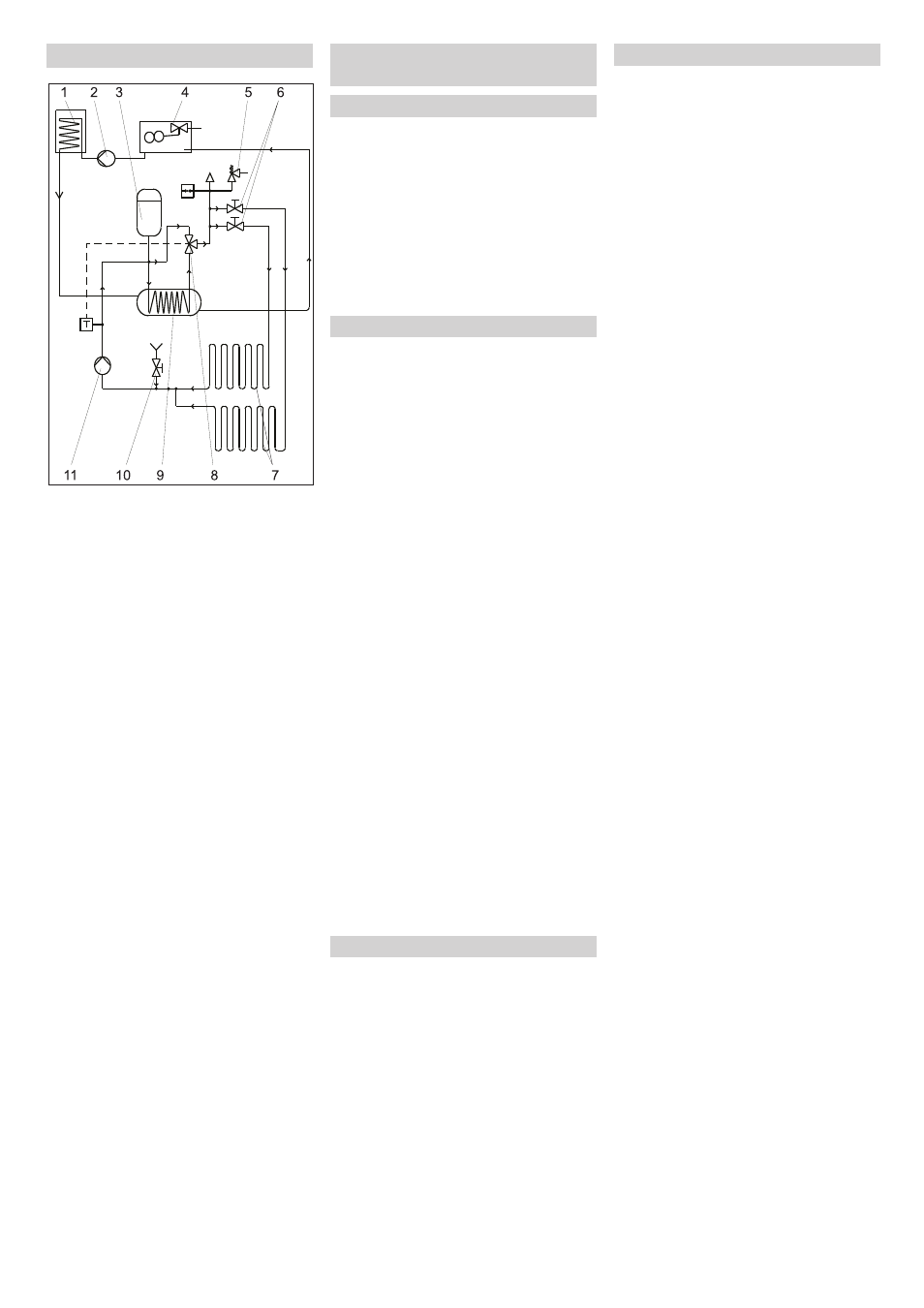

Wasplaats 3 en 4 niet weergegeven.
1 Brander met doorloopgeiser
2 Warmwatercirculatiepomp
3 Expansievat
4 Warmwaterreservoir
5 Veiligheidsventiel
6 Afsluitventiel voorloopleiding
7 Buisleiding wasplaatsverwarming
8 Thermostaatmengventiel
9 Warmtewisselaar
10 Afsluitventiel vulleiding
11 Circulatiepomp wasplaatsverwarming
– Gaat open wanneer de toegelaten be-
drijfsdruk wordt overschreden en ook
wanneer de hendel van het handspuit-
pistool wordt losgelaten, en brengt het
water in de kringloop. Wanneer het
handspuitpistool opnieuw wordt ge-
opend is de hogedrukstraal meteen
weer beschikbaar.
De overstroomklep is in de fabriek inge-
steld en verzegeld. Instelling uitsluitend
door de klantendienst.
– De veiligheidsklep beveiligt het warm-
watercircuit van de wasplaatsverwar-
ming (optie) tegen overdruk.
– Regelt de eindtemperatuur voor de
wasplaatsverwarming (optie) afhanke-
lijk van de inlaattemperatuur.
Wanneer de brander niet start of de vlam bij
werking dooft, sluit de vlambewaking het
brandstofventiel en wordt de branderventi-
lator uitgeschakeld.
– Wanneer de rookgastemperatuur de
toegelaten waarde overschrijdt, scha-
kelt de rookgasthermostaat de brander
uit en vergrendelt die.
– Wanneer door afname van warm water
en daaropvolgend binnenstromen van
koud water de watertemperatuur in het
vlotterreservoir warm water zakt, scha-
kelt de temperatuursensor de circulatie-
pomp warm water in en bij het bereikeb
van de max. temperatuur opnieuw uit.
– Voorkomt dampvorming in de door-
stroomgeiser.
– Nadat de warmwatercirculatiepomp is
gestart, schakelt de stroombewaker de
brander in.
– Zet de brander uit wanneer het water-
peil in het warmwaterreservoir te laag
is.
– De motorveiligheidsschakelaar onder-
breekt het stroomcircuit als de motor
overbelast is.
Als de resthardheid van het ontharde water
boven een drempel komt, berekent de be-
sturing de restcapaciteit van de base-uit-
wisselaarfles.
Ten laatste gedurende de volgende nacht
wordt de regeneratie van de fles van de
basewisselaar gestart.
Bij watertekort wordt de installatie gestopt
om te voorkomen dat de pomp droog
draait.
Schakelt bij vol bufferreservoir permeaat
de pomp uit.
Schakelt de RO-pomp in om permeaat te
produceren.
Geeft aan de installatie een signaal wan-
neer het bufferreservoir permeaat leeg is.
Verwarming van de wasplaats (optie Bewakings- en
veiligheidsvoorzieningen
Overstroomklep hogedrukpomp
Veiligheidsklep
Thermostaatmengventiel
Vlambewaking
Rookgasthermostaat
Temperatuurregelaar
Temperatuurbegrenzer
Stroombewakerr
Watertekortbeveiliging
Motorveiligheidsschakelaar
Sensor hard water
Drukschakelaar watertekort RO
Niveauschakelaar bufferreservoir vol
Niveauschakelaar pomp RO aan
Niveauschakelaar bufferreservoir leeg
